Ремонт
36 3A2535C
Сетка фильтра впуска
жидкости
Впускные фильтры отфильтровывают частицы,
которые могут засорить впускные обратные
клапаны насоса. Ежедневно проверяйте сетки в
рамках процедуры запуска и очищайте при
необходимости.
Изоцианат может кристаллизироваться в результате
поглощения влаги или замораживания. При
использовании беспримесных химических реагентов,
а также при надлежащем соблюдении процедур по
хранению, перевозке и применению загрязнение
сетки со стороны А будет минимальным.
ПРИМЕЧАНИЕ. Очищайте фильтровальную сетку со
стороны А только во время запуска. Это
минимизирует впитывание влаги непосредственным
вымыванием водной струей изоцианатного осадка в
начале дозировочных работ.
1. Закройте клапан впуска жидкости на впуске
насоса и выключите соответствующий питающий
насос. Это предотвратит перекачивание рабочей
среды во время очистки сетки.
2. Установите бак под основание фильтра для
сбора слива после извлечения заглушки (С)
фильтра.
3. Снимите сетку (А) с коллектора фильтра грубой
очистки. Тщательно промойте под напором сетку
совместимым растворителем и встряхните для
удаления влаги. Проконтролируйте сетку. Должно
быть закупорено не более 25% ячеек. Если
закупорено свыше 25% ячеек, замените сетку.
Осмотрите прокладку (В) и замените при
необходимости.
4. Убедитесь в том, что трубная заглушка (D)
плотно завинчена в заглушку (С) фильтра
грубой очистки. Установите заглушку фильтра
грубой очистки с сеткой (А) и прокладкой (В) на
место и затяните. Не перетягивайте. Прокладка
должна служить уплотнением.
5. Откройте клапан впуска жидкости, убедитесь в
отсутствии утечек и дочиста протрите
оборудование. Приступите к эксплуатации.
Дисплей температуры
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") . Отсоедините
шнур питания.
2. Снимите давление, стр.13.
3. См. раздел Reactor A-25 — монтажная
электрическая схема, стр. 51.
4. Наденьте токопроводящий браслет.
5. Отсоедините главный кабель дисплея (106) в
нижнем левом углу блока дисплея, см. Р
ИС . 15.
6. Выкрутите винты (116) и снимите крышку (105);
см. Р
ИС . 15.
7. Отсоедините коннектор кабеля от задней
панели дисплея (102). См. Р
ИС . 15.
8. Отсоедините плоский кабель или кабели (R) на
задней панели дисплея; см. Р
ИС . 15.
9. Снимите гайки (103) и панель (101).
10. Разберите дисплей (см. Р ИС . 15).
11. Замените плату (102a) или мембранный
переключатель (102b), если необходимо.
12. Соберите оборудование в обратном порядке
(см. Р ИС . 15). Нанесите в указанных точках
герметик средней прочности для резьбы.
Убедитесь, что провод заземления (G) кабеля
дисплея закреплен между втулкой кабеля и
крышкой (105) винтами (107).

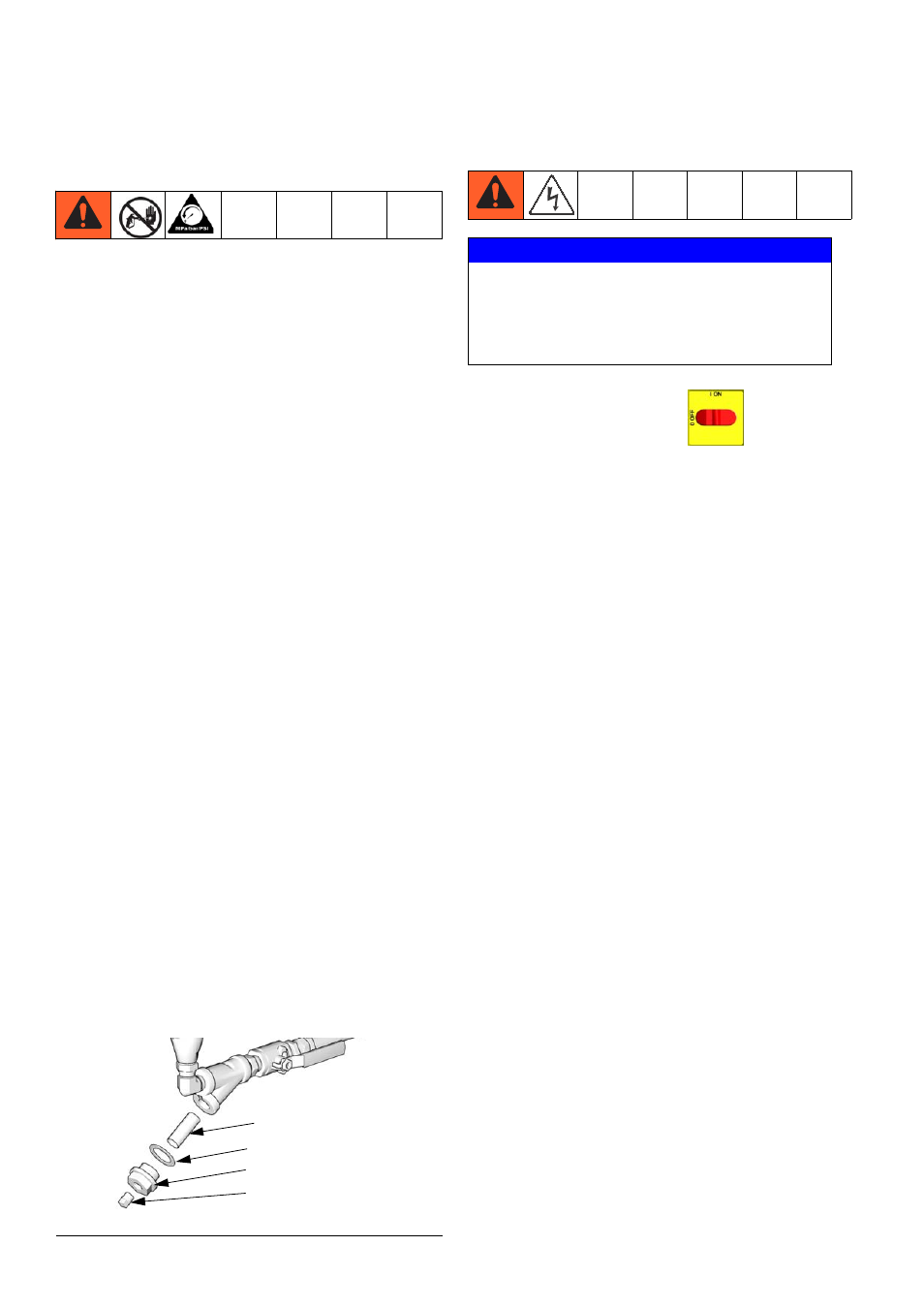

Р ИС . 14. Фильтр грубой очистки на входе жидкости
A
B
C
D
Ti10974a
ПРЕДУПРЕЖДЕНИЕ
Перед работой с платой наденьте
токопроводящий браслет, чтобы избежать
статических разрядов, способных повредить
узел. Выполняйте инструкции, прилагаемые к
браслету.
