Ремонт
3A2535C 25
Рециркуляция и блок для
снятия избыточного давления
Клапаны можно обслуживать вместе с блоком на
машине (изображение деталей см. на стр. 46). Для
тщательности очистки снимите узел блока
указанным ниже способом.
1. Отсоедините две трубки для жидкости,
подсоединенные к задней части
рециркуляционного блока (3).
2. Ослабьте и снимите два винта (10) в задней
части рециркуляционного блока.
3. См. раздел Жидкостный коллектор на стр. 46.
Почистите и осмотрите все детали, убедитесь в
отсутствии повреждений. Убедитесь, что седло
(8a) и прокладка (8b) установлены внутри
каждого картриджа клапана (8).
4. Перед сборкой намотайте ленту из ПТФЭ для
уплотнения трубных соединений на все
резьбовые соединения трубы.
5. Соберите в обратном порядке, соблюдая все
указания на стр. 46.
Впускной воздушный фильтр
и водоотделитель (с
автоматическим сливом)
Снятие элемента воздушного фильтра
1. Закройте впускной воздушный клапан (302) на
фильтре (301).
2. Взявшись за металлический пружинный
держатель, поверните черную крышку против
часовой стрелки, чтобы ее снять.
3. Вручную открутите прозрачную сливную
крышку.
4. Открутите черный держатель элемента
воздушного фильтра, чтобы снять элемент.
5. Проверьте состояние элемента фильтра.
Почистите или замените.
Установка элемента воздушного
фильтра
1. Вставьте прочищенный или замененный фильтр
(114228).
2. Вкрутите рукой держатель фильтра на свое
место.
3. Накрутите рукой прозрачную сливную крышку
до упора.
4. Обратно установите черную крышку и
поверните. Убедитесь, что она
зафиксировалась на своем месте.

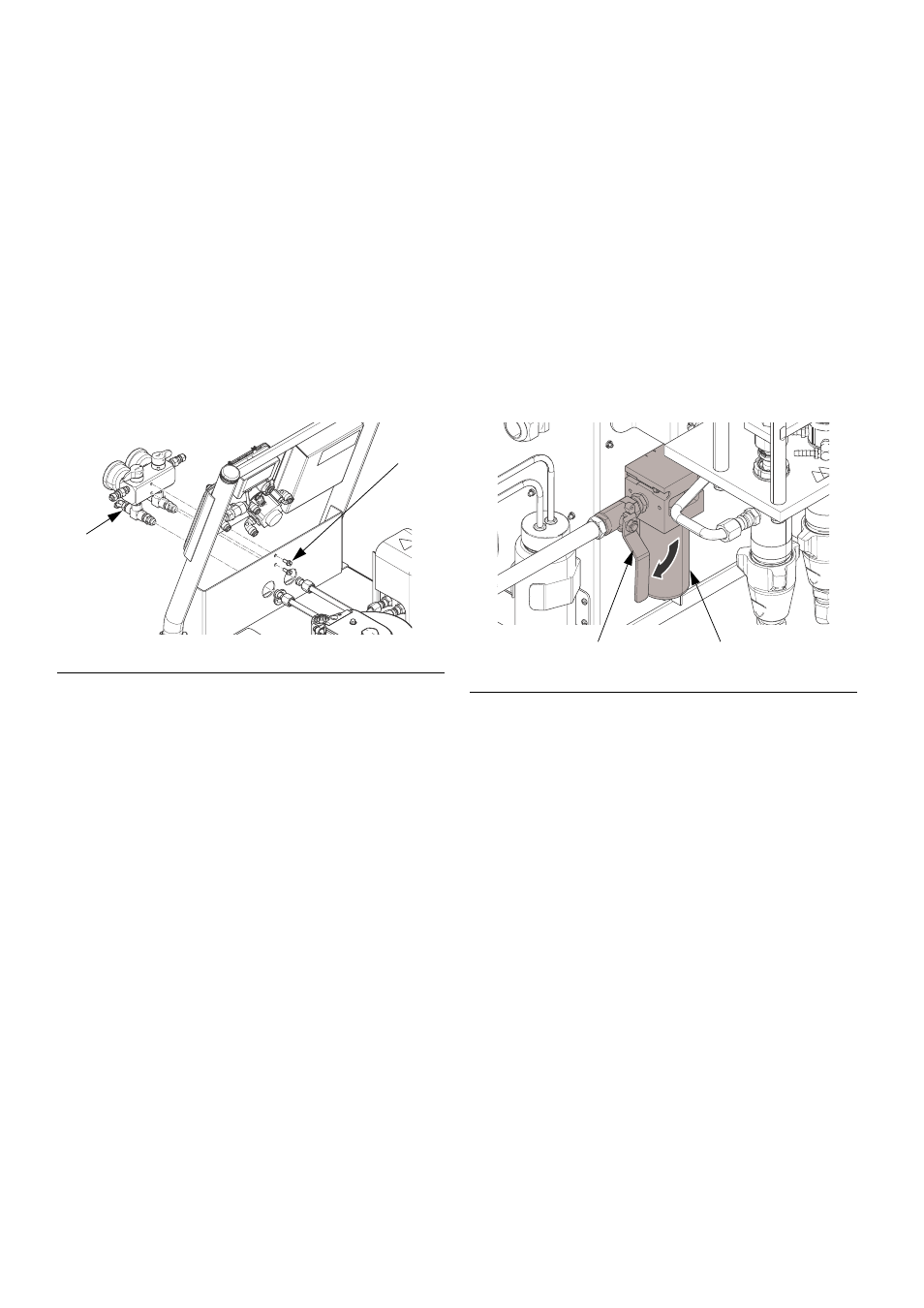

Р ИС . 4
10
3
ti17995a
Р ИС . 5
302 301
ti17996a
