Ремонт
3A2535C
31
Реле перегрева
1.
Переведите главный выключатель питания в
положение OFF ("Выкл.")
. Отсоедините
шнур питания.
2.
Снимите давление, стр.13.
3.
Дайте нагревателям остыть.
4.
Снимите с нагревателя кожух.
5.
Отсоедините один токоподводящий провод от
реле перегрева (359), Р
. 8. Проверьте реле с
помощью омметра. Сопротивление должно
составлять приблизительно 0 Ом.
6.
Если реле не прошло проверку, то отсоедините
провода и выкрутите винты. Утилизируйте
поврежденное реле. Нанесите термопасту
110009, установите новое реле в том же месте
на корпусе (351) и закрепите винтами (311).
Подсоедините обратно провода.
ПРИМЕЧАНИЕ. Если требуется заменить провода,
отсоедините модуль контроля температуры. См.
таблицу 2 на стр. 26 и Р
Шланг с подогревом
Запасные части к шлангу перечислены в
инструкции по эксплуатации шланга с подогревом.
Проверка соединителей шланга
1.
Переведите главный выключатель питания в
положение OFF ("Выкл.")
. Отсоедините
шнур питания.
2.
Снимите давление, стр.13.
ПРИМЕЧАНИЕ. Гибкий шланг должен быть
подсоединен.
3. Отсоедините разъем шланга (D) îò Reactor,
4.
С помощью омметра проверьте целостность
электрической цепи между двумя выводами
разъема шланга (D). Цепь не должна быть
разорвана.
5.
Если шланг не проходит испытание, проверьте
каждую секцию шланга и гибкий шланг, чтобы
найти место неисправности.
Проверка кабелей датчиков FTS
1.
Переведите главный выключатель питания в
положение OFF ("Выкл.")
. Отсоедините
шнур питания.
2.
Снимите давление, стр.13.
3.
Отключите кабель (F) датчика температуры
жидкости от Reactor (см. Р
. 9).
4.
Проведите проверку омметром между
штырьками разъема кабеля.
5.
Если кабель не проходит испытание, то
повторите проверку на датчике FTS, стр. 32.
Прочтите раздел Предупреждения, стр. 4.
Перед началом ремонта дождитесь, пока
нагреватель не остынет.
Р
ИС

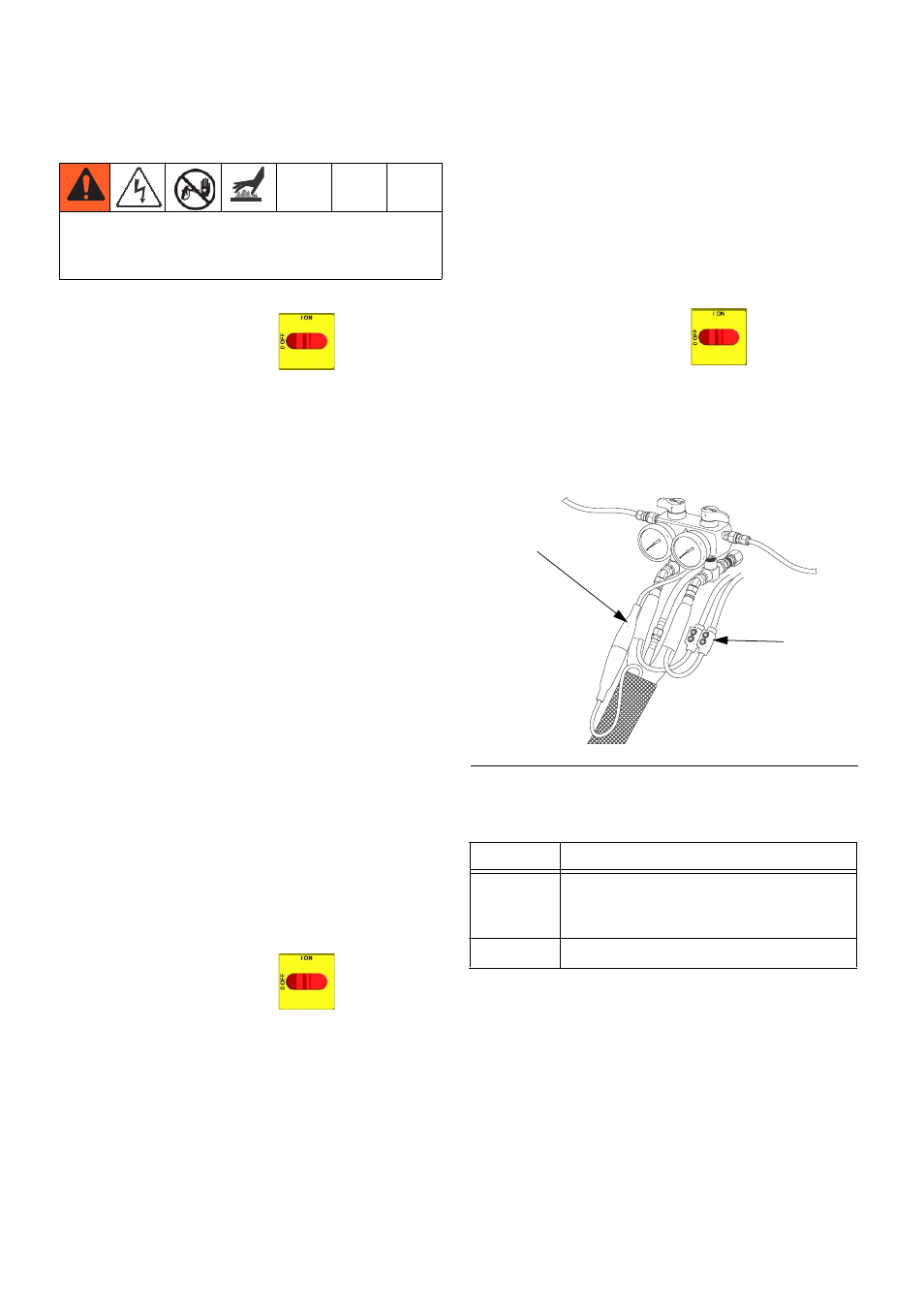

. 9. Шланг с подогревом
Контакты
Результат
1—2
примерно 35 Ом на 50 футов (15,2 м)
шланга, плюс примерно 10 Ом на
датчик температуры жидкости
1—3
бесконечно большое
