Ремонт
3A2535C 33
Проверка первичной цепи
трансформатора
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") .
2. Определите местонахождение двух тонких
(10 AWG) проводов, выходящих из
трансформатора. Проследите ход этих
проводов назад к контактору и
автоматическому выключателю (911).
Воспользуйтесь омметром для проверки
целостности электрической цепи между двумя
проводами; здесь не должно быть обрыва.
Проверка вторичной цепи
трансформатора
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") .
2. Определите местонахождение двух толстых
(6 AWG) проводов, выходящих из
трансформатора. Проследите ход этих
проводов назад до большого зеленого разъема
под модулем управления шлангом и
автоматического выключателя (909).
Воспользуйтесь омметром для проверки
целостности электрической цепи между двумя
проводами; здесь не должно быть обрыва.
Если Вы не уверены в том, какой провод в
зеленой вилке под модулем шланга соединен с
трансформатором, необходимо проверить оба
провода. Один из проводов должен быть
соединен с другим проводом трансформатора в
прерывателе (909), а второй не должен быть
соединен с этим проводом.
3. Для проверки напряжения трансформатора
включите подогрев зоны шланга. Измерьте
напряжение, подаваемое с 178CB-2 íà HPOD-1;
см. раздел Reactor A-25 — монтажная
электрическая схема, стр. 51.
* Для сетевого напряжения 230 В переменного тока.
Замена трансформатора
1. Переведите главный выключатель питания в
положение OFF ("Выкл.") . Отсоедините
шнур питания.
2. Откройте шкаф дозатора Reactor.
3. Снимите болты, крепящие трансформатор к
полу шкафа. Сдвиньте трансформатор вперед.
4. Отсоедините провода трансформатора; см.
раздел Reactor A-25 — монтажная
электрическая схема, стр. 51.
5. Извлеките трансформатор из шкафа.
6. Установите новый трансформатор в обратном
порядке.

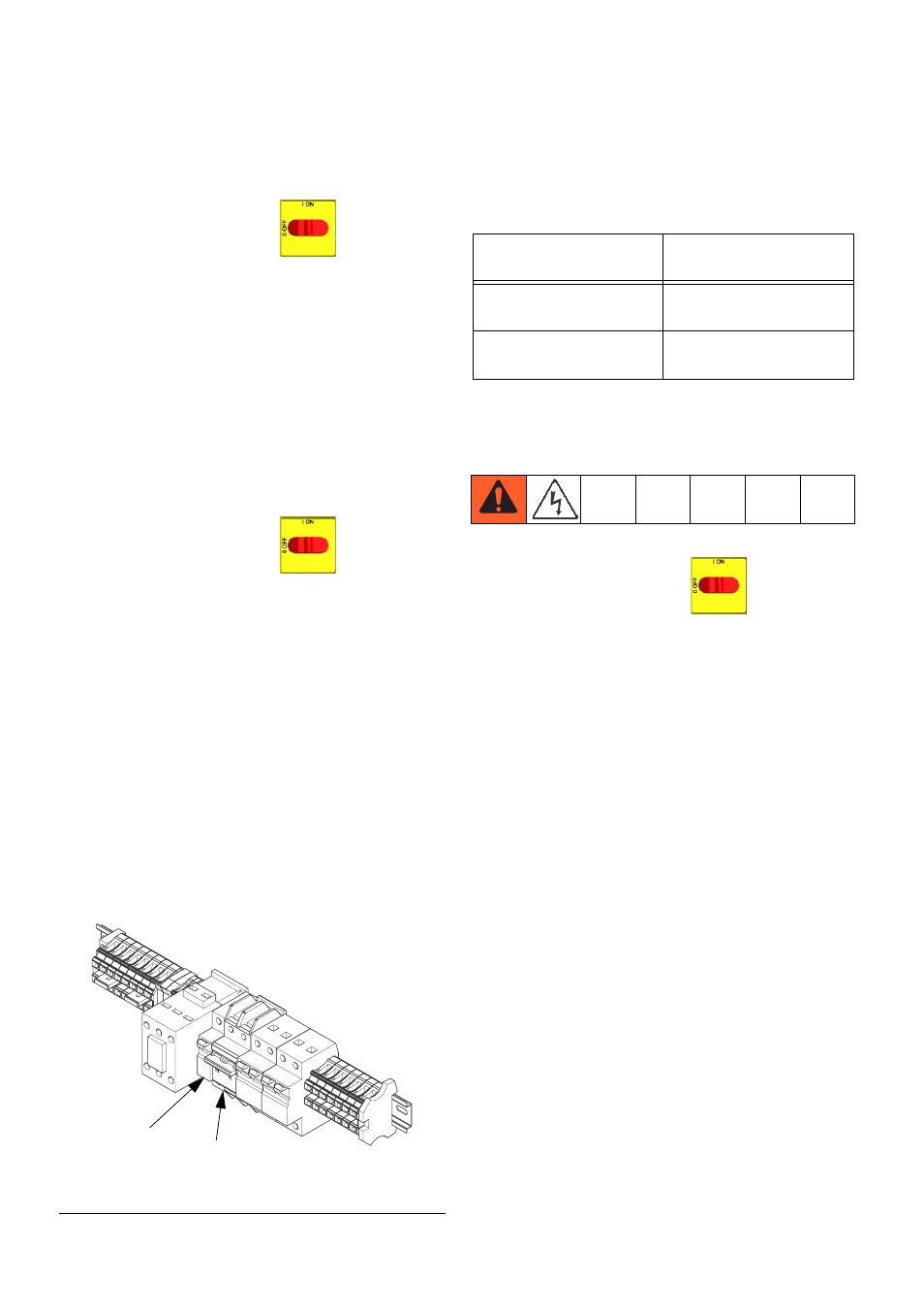

Р ИС . 11. Блок автоматических выключателей
909
ti17999a
911
Модель Вторичное
напряжение
310 футов 90 В, переменного
тока*
210 футов 62 В, переменного
тока*
