Детали
46 3A2535C

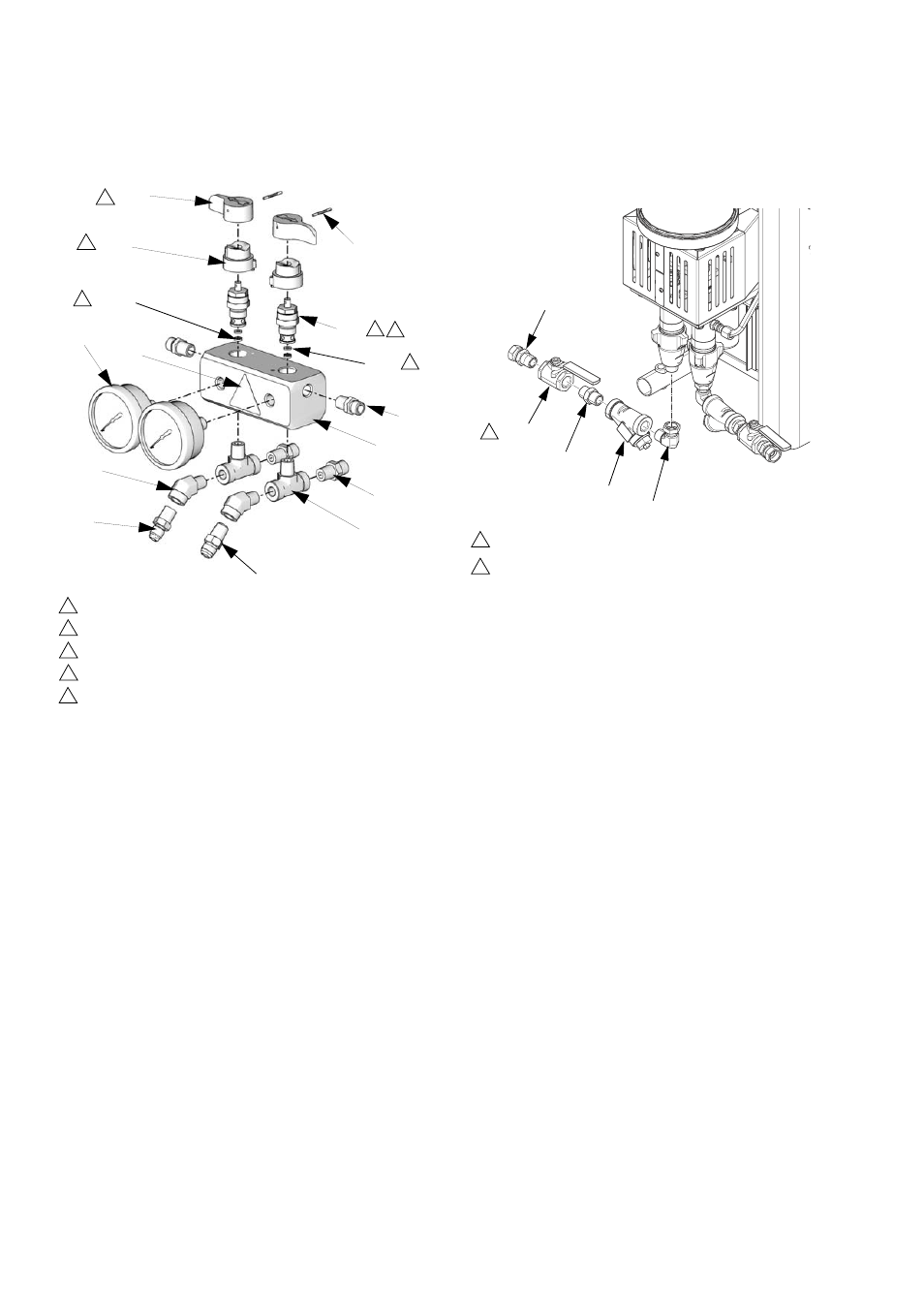

Жидкостный коллектор
 Запасные наклейки с символами опасности и
предупреждениями, этикетки и карточки
предоставляются бесплатно.
Комплект впускного отверстия
для жидкости, 262695
Поз. Деталь Описание Кол-во.
201 24K993 КОЛЛЕКТОР, рециркуляция 1
202 108638 ФИТИНГ, труба, Т-образный
элемент 2
203 162453 ФИТИНГ, (1/4 npsm x 1/4 npt) 2
204 113641 МАНОМЕТР, давление, жидкость,
SST 2
205 111600 ШТИФТ насеч¸нный 2
206 119789 ФИТИНГ, коленчатый, проходной,
45 град. 2
207 116704 ПЕРЕХОДНИК, 3/8 JIC x 1/4 npt 1
208 239914 КЛАПАН, слива; включает 208а,
208b 2
208a --- СЕДЛО 2
208b --- ПРОКЛАДКА 2
209 119998 ПЕРЕХОДНИК, 5/16 JIC x 1/4 npt 1
210 116702 ФИТИНГ, соединительный, 1/4 npt
õ 3/8 JIC 2
212 187625 РУЧКА, клапана, слива 2
213 189285 ЭТИКЕТКА, предостережение 1
214 224807 КОРОБКА, клапанная 2
201
204
209
213
212
214
206
202
210
208
205
203
Нанесите герметик и затяните с усилием 250 1
Используйте синий фиксатор резьбы для резьбы 2
Деталь позиции 208. 3
Нанесите смазочный материал на сопряженные 4
Нанесите трубный герметик на все трубные резьбы. 5
4
2
ti8459a
4
1
207
208a
208b
3
3
Поз. Деталь Описание Кол-во.
251 160327 ШТУЦЕР, переходной, 90°;
3/4 npt(m) x 3/4-14 npt(f) 2
252 101078 ФИЛЬТР ТИПА Y; сетка 20 м 2
253 C20487 НИППЕЛЬ, 3/4 npt 2
254 109077 КЛАПАН, шаровой; 3/4 npt (fbe) 2
255 118459 ШТУЦЕР, поворотный;
3/4-14 npt(m)x 3/4-14 npt(f) 2
256 180199 ЭЛЕМЕНТ, сетка 20 2
ti18027a
251
253
252
254
255
Соберите шаровые клапаны в ориентации как показано.
Нанесите анаэробный полиакрилатный герметик для труб
на все резьбовые соединения.
1
2
1
