Ремонт
26
3A2535C
Модуль контроля
температуры
Таблица 2. Соединения модуля контроля
температуры
Соединитель
Описание
ДАННЫЕ (A)
Передача данных
ДАТЧИК (B)
ШТЫРЬ
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ ШЛАНГА P;
датчик температуры жидкости
(фиолетовый)
12
11
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ ШЛАНГА R;
датчик температуры жидкости
(красный)
10
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ ШЛАНГА S;
датчик температуры жидкости
(серебристый неизолированный
провод)
9
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЯ
B, Y; термопара (желтая)
8
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЯ
B, R; термопара (красная)
7
Hе используется
6
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЯ
A, Y; термопара (желтая)
5
МОДУЛЬ КОНТРОЛЯ
ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЯ
A, R; термопара (красная)
4, 3
ПЕРЕГРЕВ B; реле перегрева B
2, 1
ПЕРЕГРЕВ B; реле перегрева А
ДИСПЛЕЙ (C)
Дисплей
СВЯЗЬ (D)
Связь с силовыми платами
ПРОГРАММА (E)
Разработка программного
обеспечения
НАЧАЛЬНАЯ ЗАГРУЗКА
(F)
Начальный загрузчик
программного обеспечения
ПИТАНИЕ/РЕЛЕ (G)
Вход питания печатной платы и
выход управления контактора
Таблица 3. Соединения модуля контроля
температуры
Соединитель
Описание
СВЯЗЬ (H)
Связь с платой управления
ПИТАНИЕ (J)
Питание на нагреватель
Р
ИС

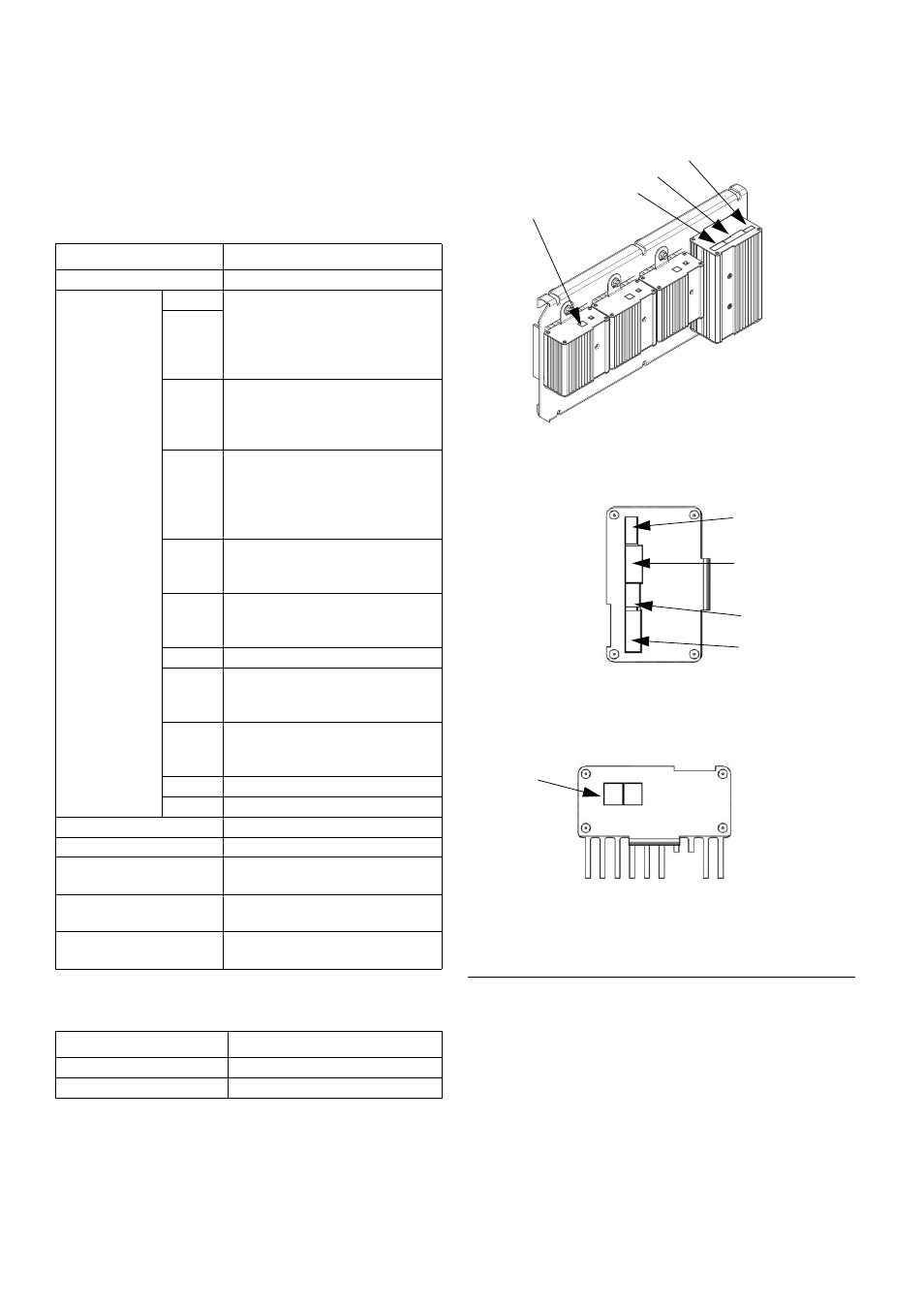

. 6. Соединители модуля контроля
температуры
A
B
C
Нижняя часть силовых модулей
Правая сторона
модуля управления нагревателями
D
E
F
G
ti17997a
ti9843a1
ti9843a4
H
J
