Инструкция по эксплуатации Graco Reactor A25_repair
Страница 42

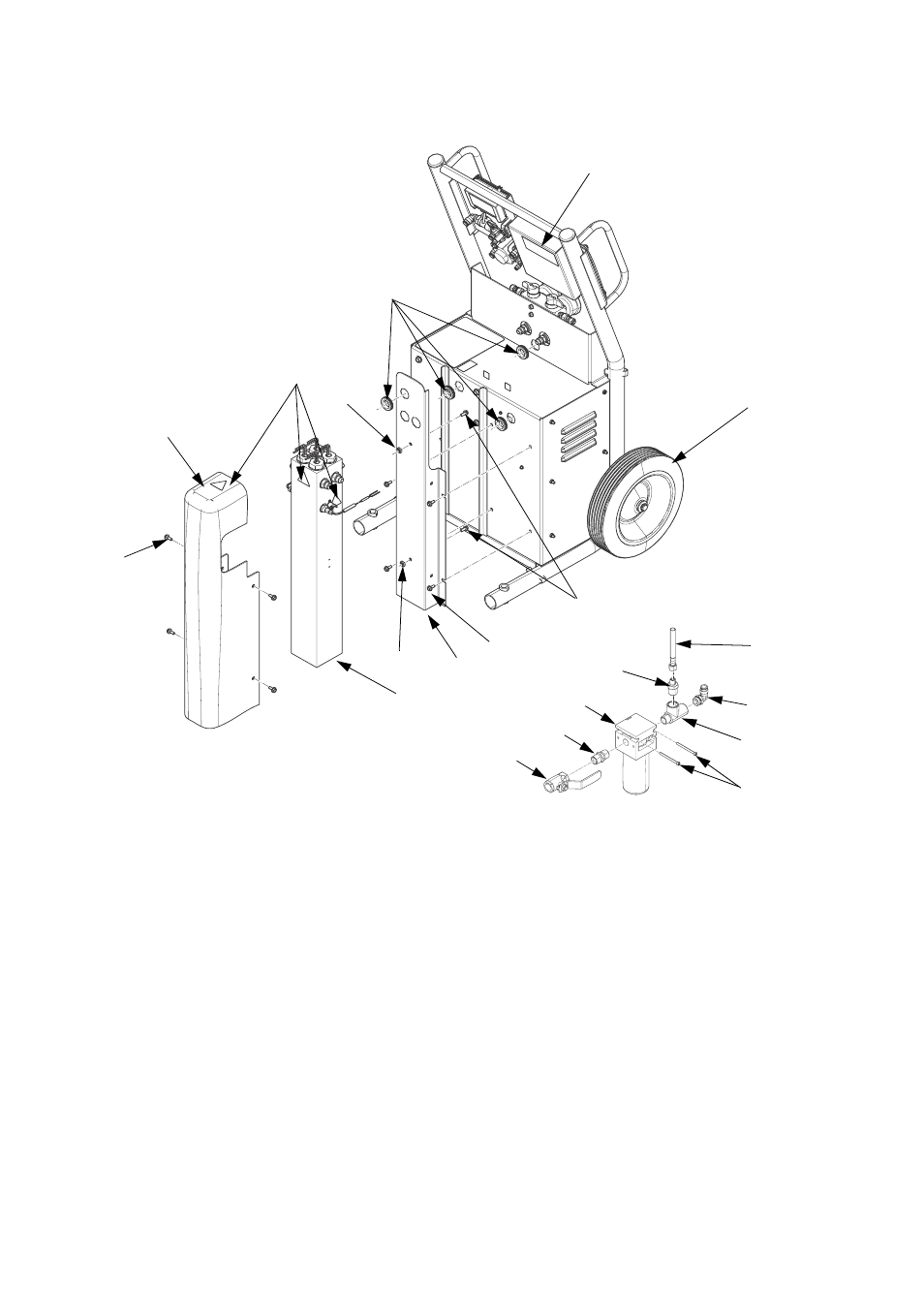

Детали
42
3A2535C
262572, Bare Reactor A-25
262614, Reactor A-25 ñ DataTrak и колесами
34
13 (x4)
60
5
33
13 (x4)
12
49
49
83
30
29
28
80
27
31
32
ti18025a
ti18007a
98
37
10
Поз
Деталь
Описание
Кол-во.
1
---
ТЕЛЕЖКА
1
2
262573
НАСОС; см. стр. 48
1
3
262577
КОЛЛЕКТОР, разгрузочный;
см. стр. 46
1
4
---
ПАНЕЛЬ, управления,
нагревателем;
см. стр. 45
1
5
24J788
НАГРЕВАТЕЛЬ, системы,
(6,0 кВт, 230 В); см. стр. 47
1
6
262575
ПАНЕЛЬ, управления; см. стр. 44 1
7
262576
МОДУЛЬ прерывателя; см.
стр. 50
1
8
24M177
ТРАНСФОРМАТОР, 2790 ВА,
230/62
1
9
111799
ВИНТ, крепежный, с
шестигранной головкой; M8 x
1,25
8
10
108296
ВИНТ, маш., шайб., шестигран.
гол.; 1/4-20 UNC-2A
4
11
125621
ВИНТ, маш. с шетигран. шайб.
гол.; M6 x 1
6
12
16G917
СКОБА, нагреватель
1
13
114182
ВИНТ, маш., с шестигранной
фланцевой головкой; M6 x 1
13
14
117623
ГАЙКА, колпачковая; 3/8-16
4
15
106084
ВИНТ, крепежный,
цилиндрическая скругленная
головка; M5 x 0.8
2
16
117682
ВКЛАДЫШ, разгрузка натяжения 1
