Датчик температуры
жидкости (FTS)
Проверка/снятие
1.
Переведите главный выключатель питания в
положение OFF ("Выкл.")
. Отсоедините
шнур питания.
2.
Снимите давление, стр.13.
3.
Снимите ленту и защитную оболочку с FTS.
Отсоедините кабель шланга (F). Проведите
проверку омметром между штырьками разъема
кабеля.
4.
Если FTS не прошел одну из проверок,
замените FTS.
5.
Отсоедините воздушные шланги (C, L) и
электрические разъемы (D).
6.
Отсоедините FTS от гибкого шланга (W) и
шлангов жидкости (A, B).
7.
Отсоедините провод заземления (K) от винта
заземления на нижней части FTS.
8.
Извлеките зонд FTS (H) из шланга со стороны
компонента A (ISO).
Установка
Датчик температуры жидкости (FTS) входит в
комплект поставки. Установите датчик FTS между
главным шлангом и гибким шлангом. Инструкции
смотрите в руководстве 309572 для шлангов с
подогревом.
Контакты
Результат
1—2
приблизительно 10 Ом
1—3
бесконечно большое
3 и винт заземления
FTS
0 Ом
1 и фитинг FTS
компонента A (ISO)
бесконечно большое
Р
ИС

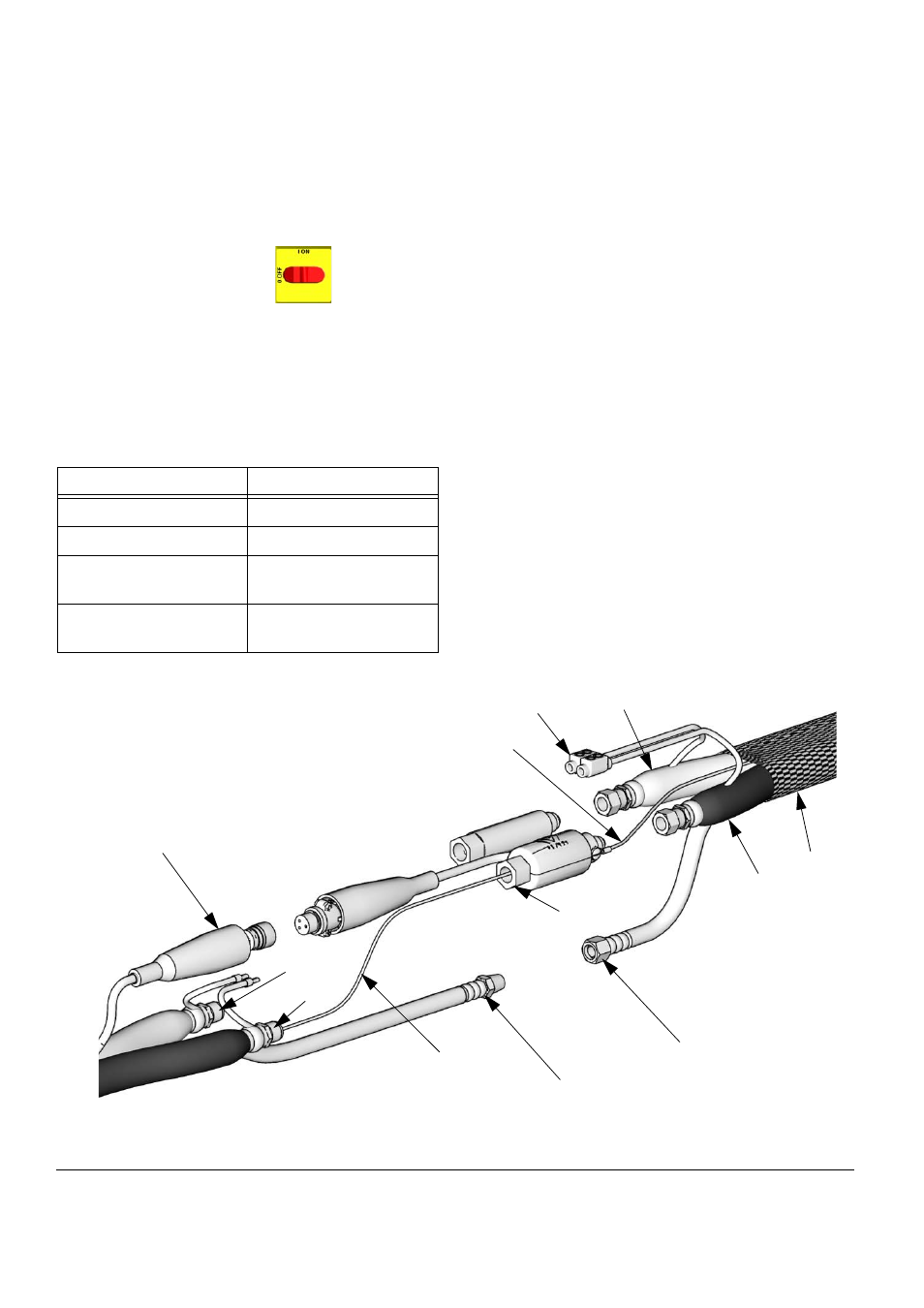

. 10. Датчик температуры жидкости и шланги с подогревом
A
B
H
C
L
ISO
A
W
B
D
K
ti9581c
