Ремонт
24 3A2535C
Снимите пневмодвигатель
1. Напрессуйте на трубные фитинги обжимные
кольца и стяните трубопроводы (65) для
отсоединения воздушных линий.
2. Отсоедините коммуникационный кабель
DataTrak, если таковой установлен.
3. Поместите ключ на адаптер (315), а второй — на
контргайку (313). Снимите контргайку (313).
4. Снимите четыре гайки (310) со стяжных
стержней (309).
5. Ослабьте два винта (314) за кронштейном
пневмодвигателя. Аккуратно поднимите
пневмодвигатель и стяжные стержни с каркаса
дозатора и плиты (301).
6. Уложите пневмодвигатель на ровную чистую
рабочую поверхность. Поместите ключ на
соединительные поверхности стяжных
стержней (309) и рукой придерживайте один из
стержней, чтобы пневмодвигатель (308) не
двигался. Снимите стяжные стержни с
пневмодвигателя.
7. Ключом придерживайте стержень поршня и
снимите адаптер (315) с помощью другого
ключа. См. Р
ИС . 1.
8. Инструкции по ремонту см. в руководстве к
пневмодвигателю.
Установка пневмодвигателя
1. Нанесите на адаптер (315) средний синий
резьбовой герметик. Ключом придерживайте
стержень поршня и установите адаптер (315) с
помощью другого ключа. Затяните с моментом
32—38 футофунтов (43—51 Н•м). См. Р
ИС . 1.
2. Установите стяжные стержни (309) на дно
пневмодвигателя (308). См. Р
ИС . 3.
3. Установите стяжные стержни на плиту (301).
Винты (314) должны подходить к отверстиям
кройнштейна (311). Установите винты (314).
См. Р
ИС . 2.
4. Затяните гайку (313) с моментом
32—38 футофунтов (43—51 Н•м).
5. Равномерно и понемногу затяните четыре гайки
стержня (310) с моментом 27—32 футофунта
(37—43 Н•м). См. Р
ИС . 2.

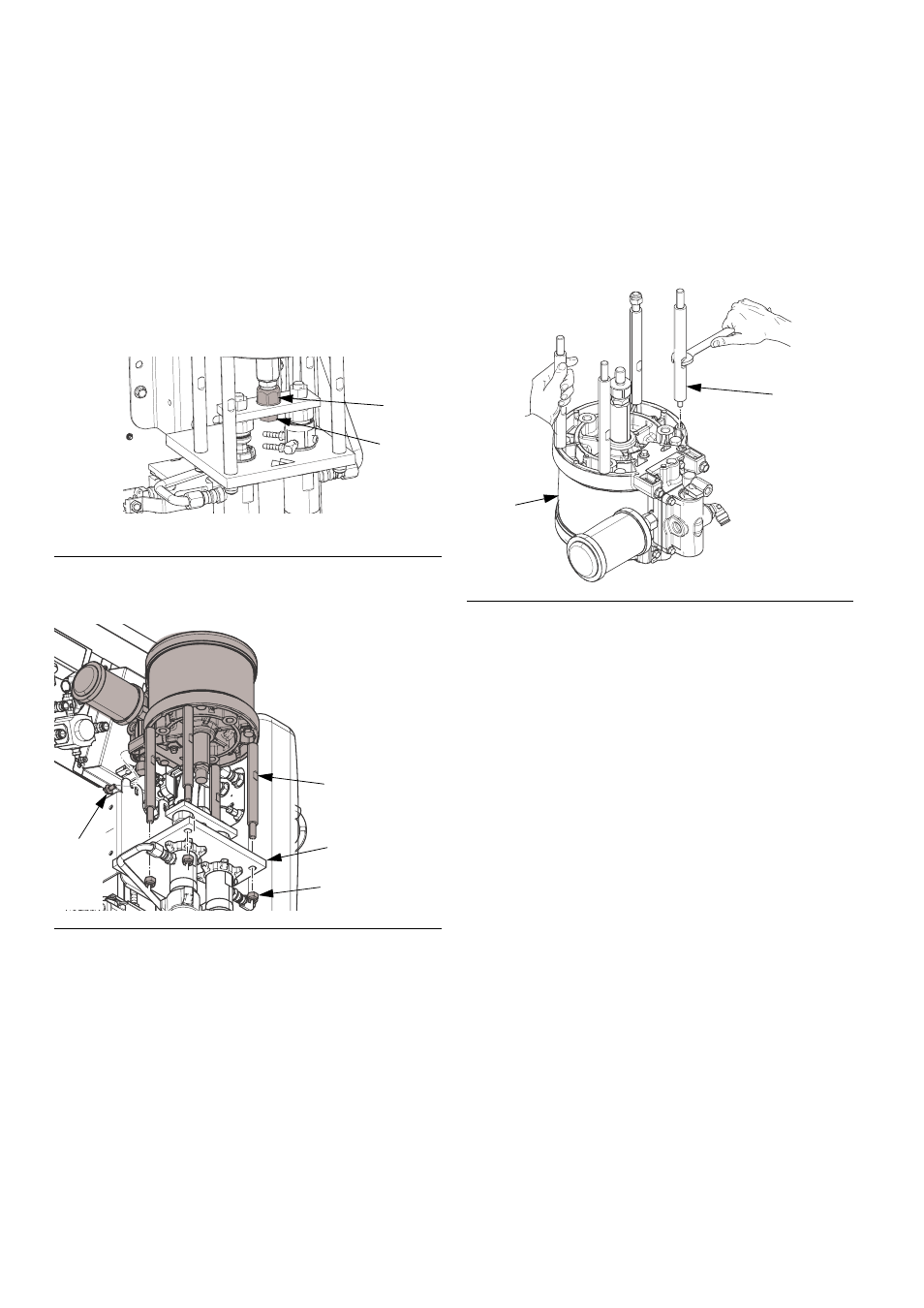

Р ИС . 1
Р ИС . 2
313
315
ti17992a
310
309
301 314
ti17993a
Р ИС . 3
309
308
ti17994a
