Детали
44
3A2535C

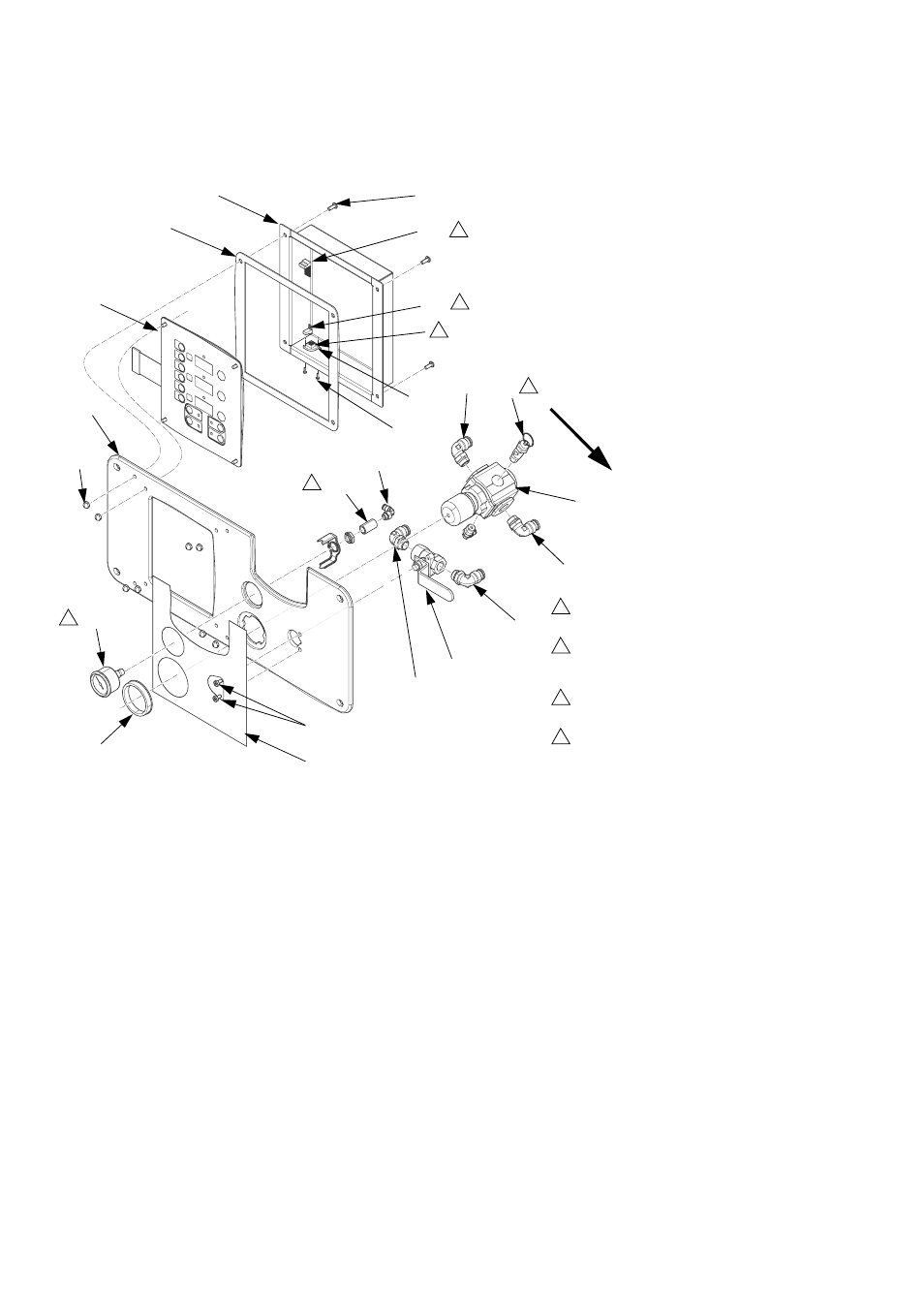

Панель управления, 262575
По
то
к
ti18002a
113
111
113
113
113
114
Нанесите герметик на всю трубную резьбу на
неповоротных соединениях.
Присоедините заземляющий провод от пучка
(116) между коннектором на пучке (106) и
крышкой дисплея (105).
Подсоедините пучок (106) к J13 на плате
(102).
Подсоедините пучок (119) к J1 на плате (102).
1
2
3
4
121
108
112
115
109
110
103
107
106
119
106
116
105
104
102
118
101
1
1
1
4
3
2
Поз.
Деталь
Описание
Кол-во.
101
16G912
ПАНЕЛЬ, дисплея
1
102
24G883
ДИСПЛЕЙ температуры; вкл.
детали 102a-102c
1
102a 24G882
ПЛАТА, схемная
1
102b 246478
ВЫКЛЮЧАТЕЛЬ, мембраны
1
102c 112324
ВИНТ
4
103
117523
ГАЙКА, крышка (¹ 10)
8
104
16G958
ПРОКЛАДКА, крышки дисплея
1
105
16G913
КРЫШКА, дисплея
1
106
16J432
ПУЧОК, проводов, дисплея
1
107
---
ВИНТ, крепежный, с
крестообразным шлицем
2
108
116257
МАНОМЕТР, давление
1
109
100451
СОЕДИНЕНИЕ; 1/8 npt
1
110
114151
ФИТИНГ, коленчатый, с
наружной резьбой, шарнирное
соединение
1
111
15T536
РЕГУЛЯТОР, пневматический;
3/8 npt
1
112
16F810
ГАЙКА, регулятора, стальная
1
113
114114
ФИТИНГ, коленчатый, с
наружной резьбой, шарнирное
соединение
4
114
114362
КЛАПАН, шаровой, воздушный
1
115
110637
ВИНТ, крепежный, с плоской
головкой
2
116
331342
ВИНТ, винт 10-24 x1/2 дюйма
ph pn hd
4
117
114469
ФИТИНГ, коленчатый, с нар. р.,
шарнирное соединение
1
118
116643
КЛАПАН, сброс воздуха, 90
фунтов на кв. дюйм (620,5 кПа)
1
119
16J431
ПУЧОК, перемычки, дисплея
нагревателя
1
121
16K525
ЭТИКЕТКА, контроль
1
