84 • 3. Подробные сведения о работе с системой Система регулировки углов установки колес серии 511

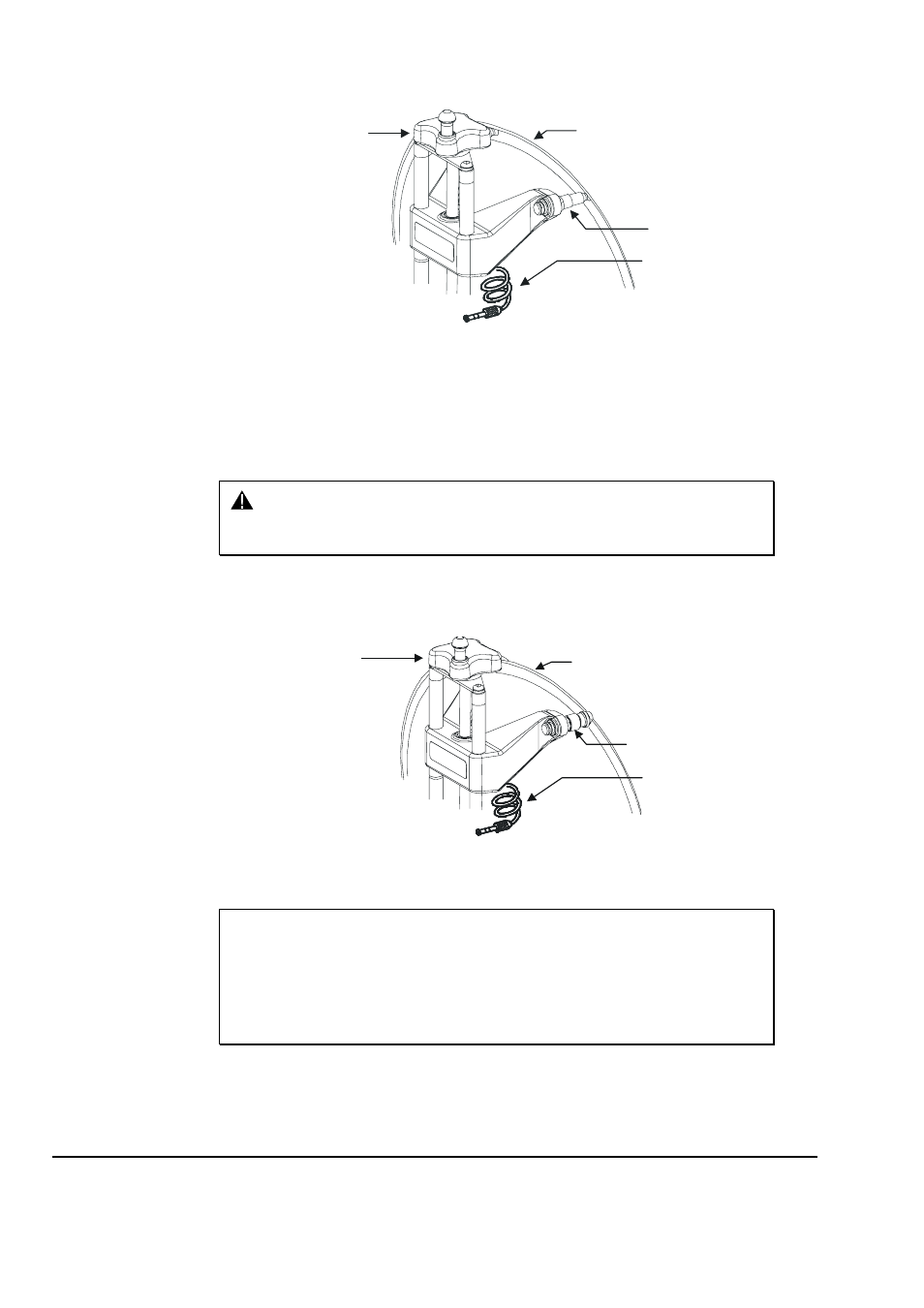

РУЧКА
РЕГУЛИРОВКИ
АДАПТЕРА
ОБОД КОЛЕСА
ЗАЩИТНЫЙ
КАБЕЛЬ
Расположите два верхних направляющих пальца адаптера на уровне закраины
обода в верхней части колеса и проверьте, чтобы все четыре пальца вошли в
зацепление с закраиной обода.
Вращая ручку регулировки адаптера, плотно зажмите адаптер в колесе.
Подсоедините защитный кабель датчика к стержню воздушного клапана.
Проверьте надежность установки, слегка потянув за колесный адаптер.
ВНИМАНИЕ: Не используйте направляющие пальцы на ободах с
покрытием из электроосажденного сплава или с
прозрачным покрытием.
Колеса без закраины обода
Расположите колесный адаптер так, чтобы два его верхних внешних направляющих
пальца вошли в зацепление с внешней поверхностью края обода колеса.
ОБОД КОЛЕСА
ВЫСТУПАЮЩАЯ
ГИЛЬЗА
ЗАЩИТНЫЙ
КАБЕЛЬ
РУЧКА
РЕГУЛИРОВКИ
АДАПТЕРА
Расположите два нижних внешних направляющих пальца адаптера на внешней
стороне верхнего края обода и проверьте, чтобы все четыре пальца вошли в
зацепление с внешней поверхностью края обода.
ПРИМЕЧАНИЕ: Если профиль обода или шины не позволяет использовать
направляющие пальцы адаптера для зацепления с ободом,
установите на пальцы выступающие гильзы. Если
выступающие гильзы нужны для одного переднего колеса,
их нужно использовать на обоих передних колесах. Если
выступающие гильзы нужны для одного заднего колеса, их
нужно использовать на обоих задних колесах.
Вращая ручку регулировки адаптера, плотно зажмите адаптер в колесе.
Подсоедините защитный кабель датчика к стержню воздушного клапана.
Проверьте надежность установки, слегка потянув за колесный адаптер.
