Система регулировки углов установки колес серии 511 3. Подробные сведения о работе с системой • 53
Отображение спецификаций на диаграммах
Обычно на диаграммах отображаются знаки «+» и «-», которыми обозначается
полярность регулировки. Нажатием клавиши «Показывать спецификации на
диаграммах» можно включить отображение пределов регулировки на каждом конце
диаграмм. При использовании формата «регулировка в ноль» этими пределами
будут допуски. При использовании формата «регулировка до заданного значения»
этими пределами будут спецификации +/- допуски. Для возврата к формату «+ и –»
нажмите клавишу «Скрыть спецификации на диаграммах». Ниже приведен пример

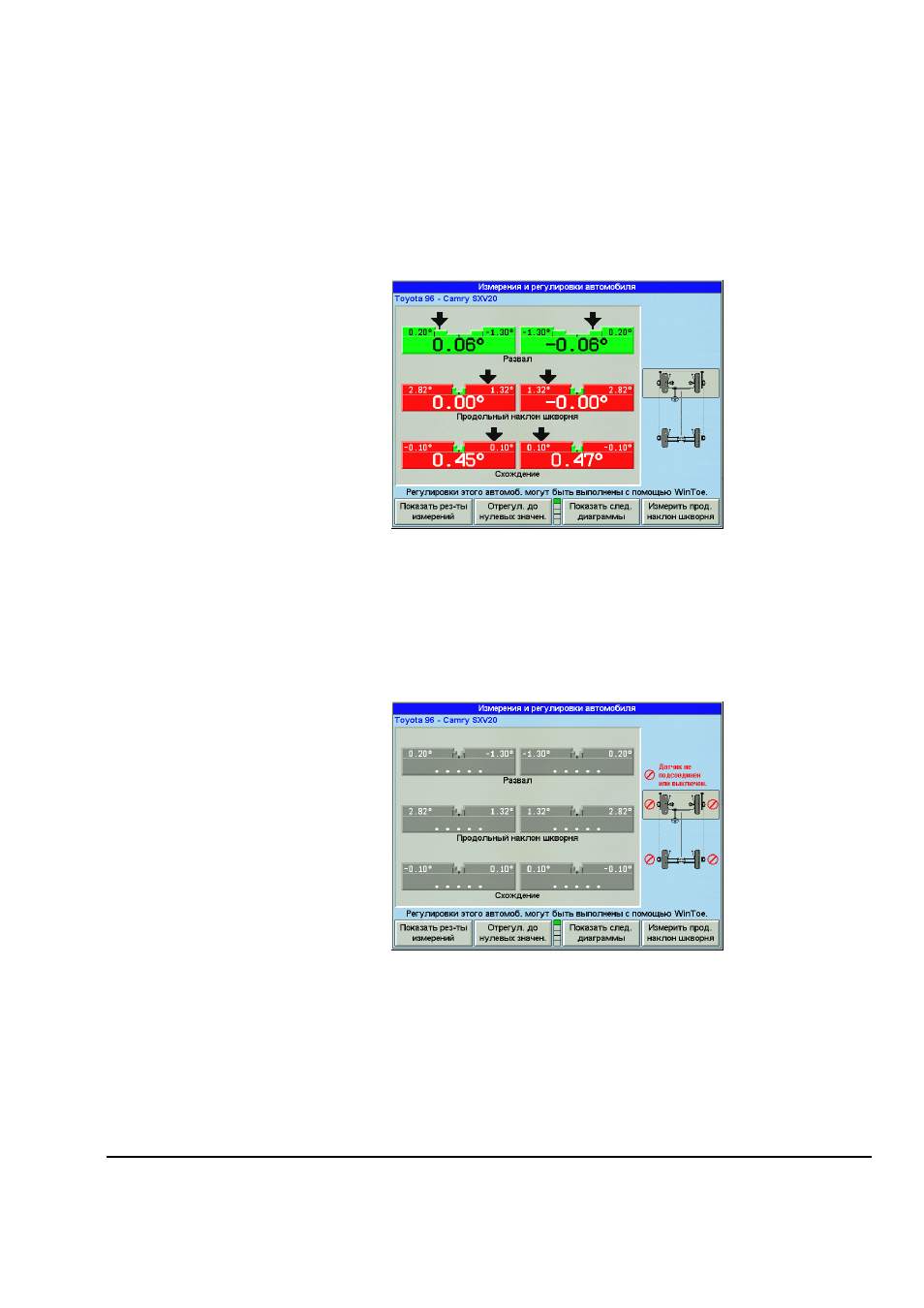

отображения диаграмм на экране:
Вы можете настроить систему так, чтобы спецификации на диаграммах
отображались по умолчанию. Более подробную информацию см. в разделе
«Настройка системы регулировки».
Отображение состояния датчиков
На экране «Измерения и регулировки автомобиля» и некоторых всплывающих
экранах отображается «Индикатор состояния датчиков». Он представлен в виде
графической схемы автомобиля с установленными на колеса датчиками. Ниже
приведен пример экрана с индикатором состояния датчиков:
Этот индикатор появляется на экране, когда:
главный или всплывающий экран активно использует датчики для
измерений или регулировки
Индикатор показывает:
к какой оси автомобиля относится текущий экран
самую главную проблему всего набора датчиков
самую главную проблему каждого отдельного датчика
