102
• 5. Дополнительная информация
Система регулировки углов установки колес серии 511
Сдвиг люльки в сторону положительного развала позволит выровнять
развал и поперечный наклон.
Приведенный выше пример иллюстрирует сочетание значений развала и
поперечного наклона, которые могут указывать на необходимость изменения
положения люльки в сборе. Положение люльки следует проверять, следуя
инструкциям производителя в отношении центровки. На этом примере сдвиг люльки
в сборе в сторону положительного развала уменьшит разницу между развалом и
поперечным наклоном.
Как положение люльки влияет на углы продольного наклона и смещения?
Поскольку передняя люлька в сборе определяет положение нижнего рычага
управления, неправильное положение люльки «из угла в угол» негативно повлияет
на углы продольного наклона и смещения передних колес. Когда люлька в сборе
сдвигается вперед с одной стороны и назад с другой стороны, один нижний рычаг
управления выворачивается назад, что уменьшает продольный наклон и
увеличивает смещение. При этом другой нижний рычаг управления двигается
вперед, что увеличивает продольный наклон и увеличивает смещение.
Неправильное положение «из угла в угол» задней люльки в сборе повлияет на
индивидуальное схождение и угол тяги задних колес.

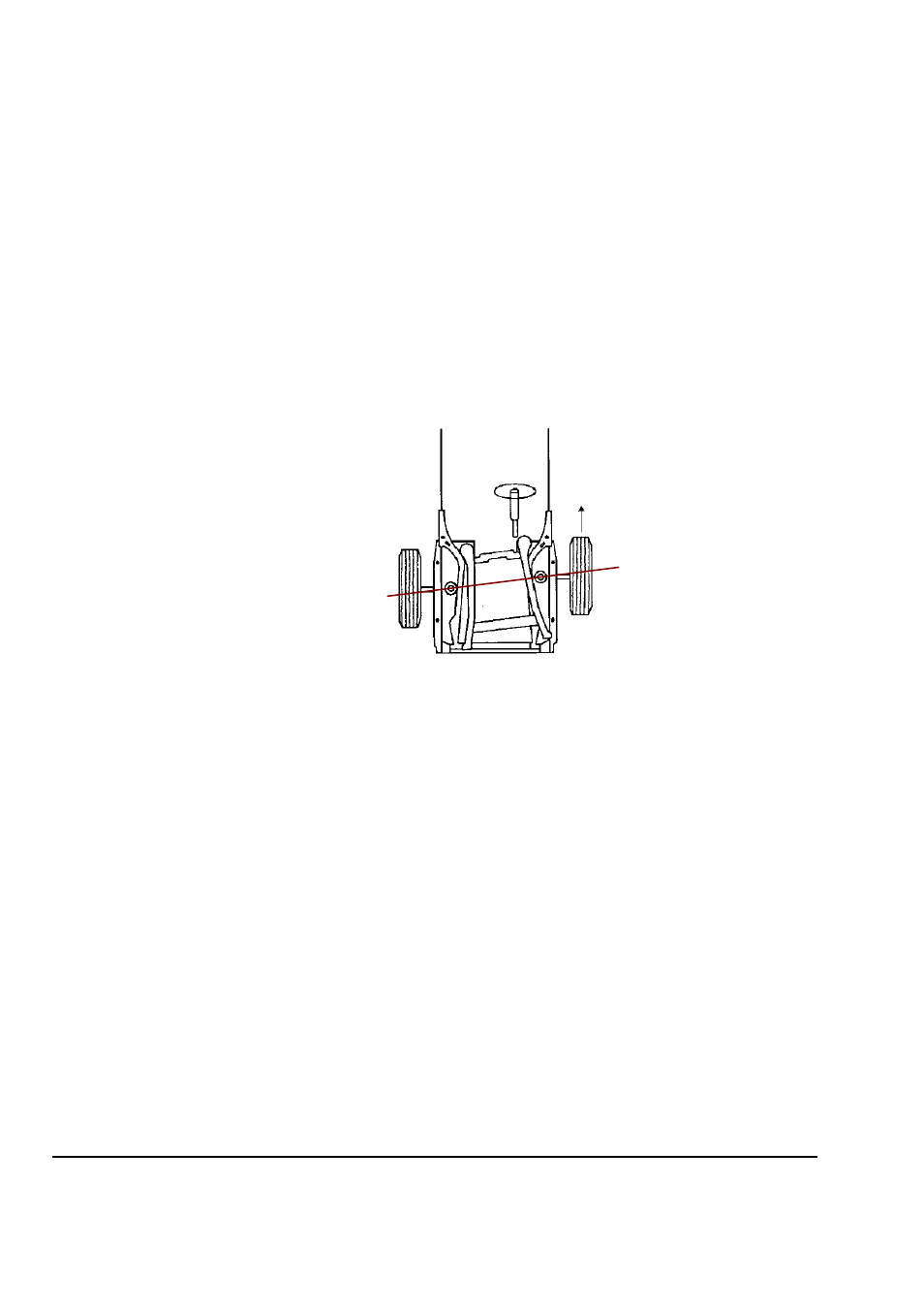

Приведенный ниже пример иллюстрирует, что происходит, когда люлька смещается
вперед с одной стороны и назад с другой стороны.
ПРИМЕР:
продольный наклон левого колеса
= 2
°
продольный наклон правого колеса
= 4
°
смещение
=
-0.80
желаемый продольный наклон
= 3
°
Люлька сместилась назад влево, в результате чего левый нижний рычаг управления
сместился назад и произошло уменьшение продольного наклона левого колеса.
Также из-за этого увеличилось отрицательное смещение.
Люлька сместилась вперед по правой стороне, в результате чего правый нижний
рычаг управления сместился вперед и произошло увеличение продольного наклона.
Также из-за этого увеличилось отрицательное смещение.
Приведенный выше пример иллюстрирует сочетание значений продольного
наклона и смещения, которые могут указывать на необходимость изменения
положения люльки в сборе. Положение люльки следует проверять, следуя
инструкциям производителя в отношении центровки. В данном случае сдвиг люльки
в центральное положение уменьшит смещение и уменьшит разницу между
продольным наклоном левого и правого колеса, что увеличит степень соответствия
этих значений нормативным спецификациям.
