108 • 6. Словарь технических терминов Система регулировки углов установки колес серии 511

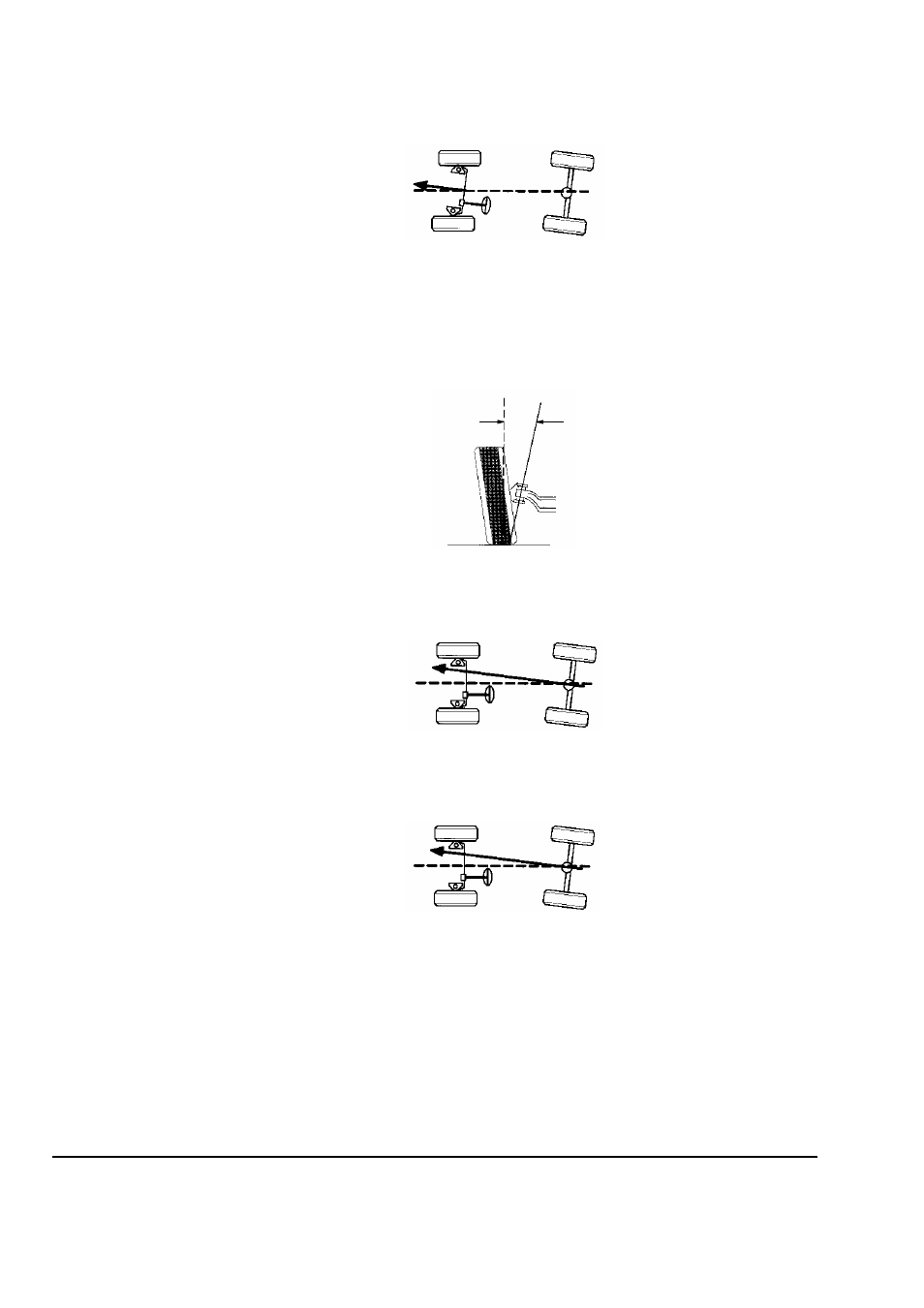

Смещение
Смещение представляет собой угол, если смотреть сверху, между геометрической
осью и линией, проведенной перпендикулярно передней оси. Смещение
положительно, когда правое колесо находится позади левого колеса. Смещение
отрицательно, когда левое колесо находится позади правого колеса. Состояние
смещения не повлияет на способность системы точно измерить и с ее помощью
отрегулировать углы установки колес автомобиля.
Угол поперечного наклона
Угол поперечного наклона представляет собой угол, если смотреть спереди, между
поворотной осью и вертикалью. Это угол измеряется и отображается в градусах.
Угол тяги
Угол тяги представляет собой угол, если смотреть сверху, между геометрической
осью и линией тяги задней оси. Этот угол измеряется и отображается в градусах.
Линия тяги
Линия тяги представляет собой биссектрису угла общего схождения оси. Это линия,
вдоль которой перемещается задняя ось во время движения автомобиля по
прямой.
