Система регулировки углов установки колес серии 511 3. Подробные сведения о работе с системой • 69
Пометьте верх на шайбе.
Удалите все сегменты и вырезы, закрывающие отверстия для крепежных
болтов и других частей автомобиля.
Установите шайбу, направив нанесенную на нее отметку верхней точки
вверх.
Аккуратно затяните крепежные болты, соблюдая необходимый момент
затяжки.
Такие шайбы практически никогда не обеспечивают идеальную регулировку развала
и схождения, а зачастую и требуют компромисса между точностью регулировки того

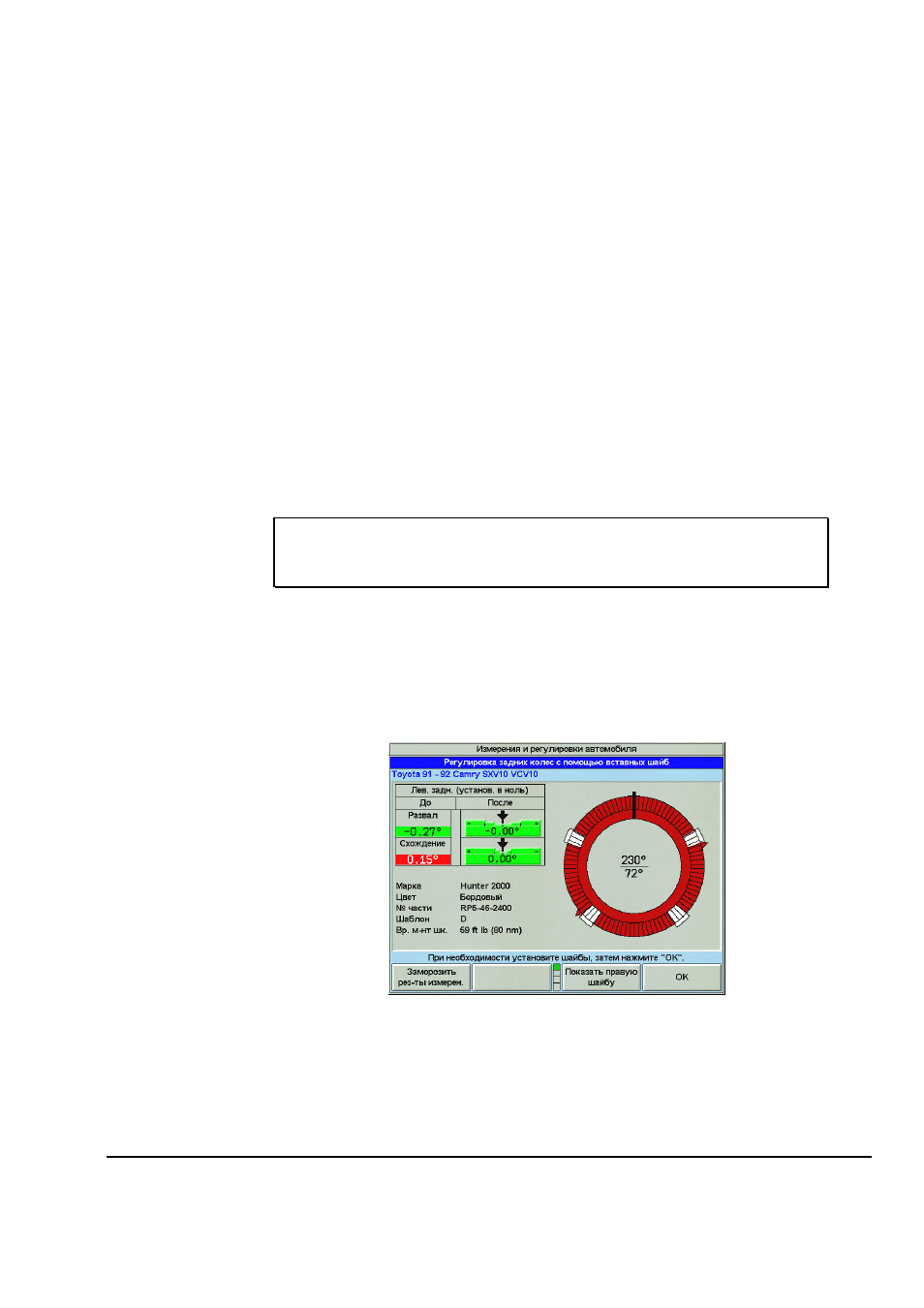

и другого параметра. Диаграммы в столбце «После» показывают качество
регулировки, обеспеченное указанной шайбой, отображая остаточные ошибки в
значениях развала и схождения. Например, остаточная ошибка развала «после»
может составлять 0,05 градуса, а остаточная ошибка схождения «после» -- 0,01
градуса.
Чтобы повысить точность развала за счет точности схождения, нажмите клавишу
«Улучшить развал». Чтобы повысить точность схождения за счет точности развала,
нажмите клавишу «Улучшить схождение». Полоса прокрутки слева от диаграмм
покажет, как остаточные ошибки распределяются между схождением и развалом.
Применение этого метода позволяет произвести «точную настройку»
рекомендованной шайбы по желанию оператора.
ПРИМЕЧАНИЕ: «Точную настройку» установки левой шайбы можно
произвести независимо от положения установки правой
шайбы.
Использование шайб из двух частей
Шайбы этого типа состоят из двух вращающихся относительно друг друга частей,
поворот которых позволяет изменять угол конуса шайб. После установки
требуемого угла конуса шайба целиком устанавливается под соответствующим
углом ориентации. Такие шайбы обычно обеспечивают очень высокое качество
регулировки при условии, что необходимые изменения не будут настолько
серьезными, что шайба не сможет их обеспечить.
Шайбы этого типа устанавливаются в следующем порядке:
Воспользуйтесь экраном в качестве образца или распечатайте бумажный
образец шайбы. Положите шайбу на образец так, чтобы «ушки» на частях
шайбы совпали с «ушками» на образце.
Пометьте верх на шайбе.
