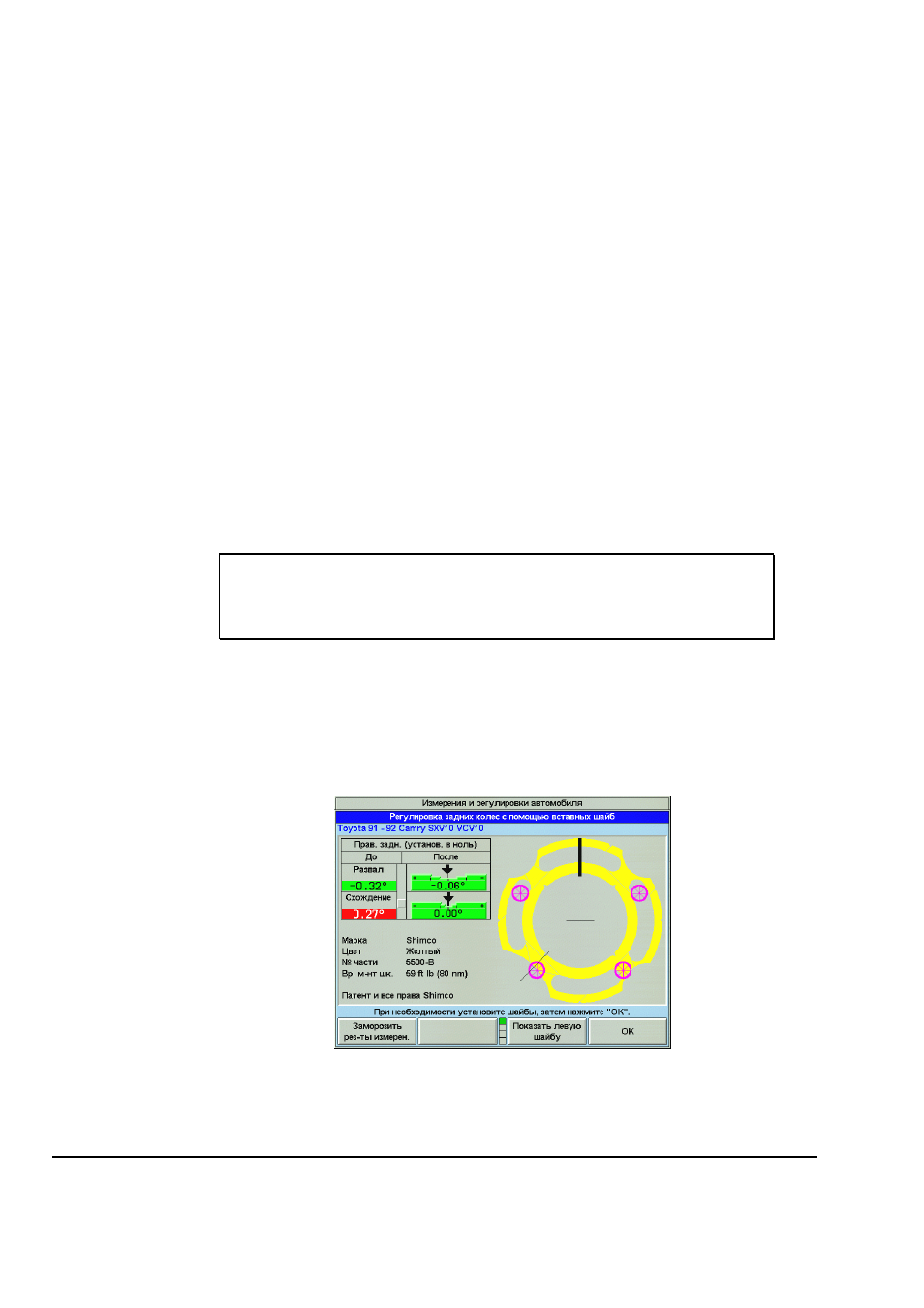

68 • 3. Подробные сведения о работе с системой Система регулировки углов установки колес серии 511
в центре шайбы. Для шайб, состоящих из двух частей, информация об ориентации
для каждой части отображается в центре шайбы.
Шайба отображается в натуральную величину и в натуральном цвете, таким
образом изображение на дисплее можно использовать в качестве шаблона. В
случае необходимости размеры изображения можно изменить на экране
«Настройка системы регулировки». Кроме того, можно создать бумажный образец
шайбы в натуральную величину, распечатав его нажатием клавиши «Печать
образца шайбы».
В столбце «После» вверху слева отображаются остаточные ошибки в значениях
развала и схождения после установки шайбы в том виде, в котором она показана на
экране. Эти остаточные значения также отображаются в виде диаграммы, что
позволяет быстро оценить качество регулировки.
Чтобы зафиксировать результаты измерений, отображаемые в столбце «До»,
нажмите клавишу «Заморозить результаты измерений». На экране появится
сообщение: «Результаты измерений заморожены!». «Заморозка» результатов
измерений позволяет снять датчики с колес, в то время как на дисплее по-прежнему
будут отображаться требования, предъявляемые к шайбе. Чтобы вернуть экран в
обычное «живое» состояние, нажмите клавишу «Разморозить результаты
измерений».
Под диаграммами «До» и «После» перечислены марка, цвет, номер и момент
затяжки шайбы. Предусмотрена установка шайб нескольких марок. Для перехода к
следующей марке нажмите клавишу «Изменить марку шайб».
ПРИМЕЧАНИЕ: Указанный момент затяжки может отличаться от
рекомендованного производителем автомобиля. Точный
момент затяжки см. в предоставленном производителем
руководстве по техническому обслуживанию.
По окончании регулировки нажмите клавишу «OK»; всплывающий экран закроется.
Использование цельных шайб
Цельные шайбы имеют конусообразную форму и фиксированные номиналы. Как
правило, система Shim-Select подбирает шайбу с наиболее оптимальным конусом и
ориентацией, что обеспечивает наивысше качество регулировки. Например, может
быть рекомендована шайба с конусом ¾ и углом ориентации в 304 градуса.
Шайбы этого типа устанавливаются в следующем порядке:
Воспользуйтесь экраном в качестве образца или распечатайте бумажный
образец шайбы. Положите шайбу на образец и сориентируйте ее так, чтобы
она совпала с образцом.
