64 • 3. Подробные сведения о работе с системой Система регулировки углов установки колес серии 511

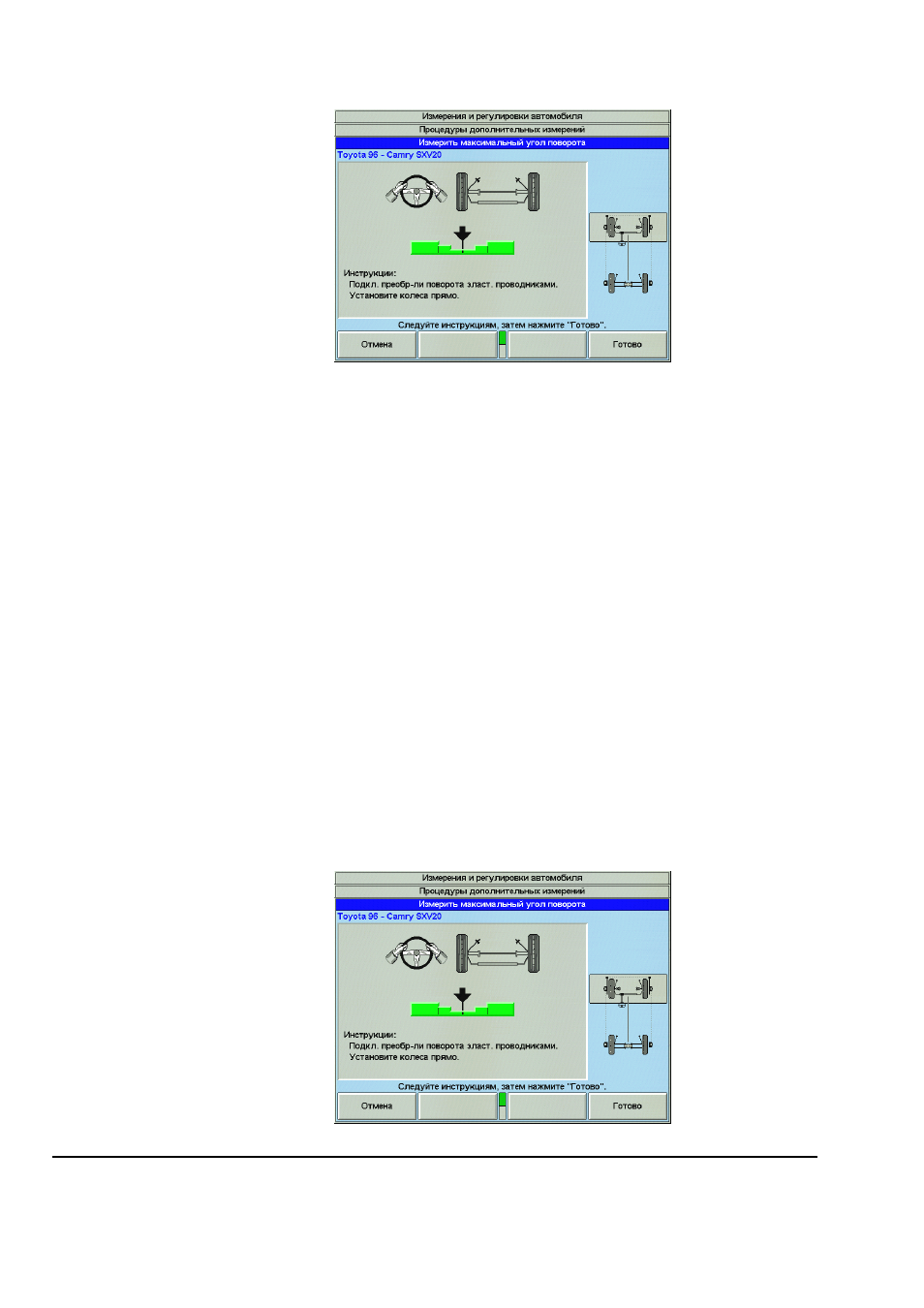

Это всплывающий экран. Он вызывается с экрана «Дополнительные
регулировочные операции».
Обратите внимание на то, что при измерении максимальных углов поворота
необходимо использовать специальную аппаратуру. Здесь возможны два варианта:
Возможна установка «Набора измерения обратного схождения колес на
поворотах», когда будут использоваться установленные на датчики
дополнительные оптические датчики положения. Короткие поворотные
кронштейны датчиков положения соединяются упругими тягами.
Возможна установка «измерительных поворотных площадок», когда будут
использоваться оптические датчики положения, установленные на
поворотные площадки. Поворотные площадки подключаются с
специальным соединительным разъемам на передних датчиках.
Необходимо указать тип используемых датчиков. См. раздел «Выбор типа
датчиков обратного схождения колес на поворотах».
Измерение максимальных углов поворота колес осуществляется в следующем
порядке:
При использовании набора для измерения обратного схождения колес на поворотах
датчики положения на датчиках передних и задних колес необходимо соединить
упругими тягами. Левый передний соединяется с левым задним, а правый передний
соединяется с правым задним.
Если используются измерительные поворотные площадки, их необходимо
подсоединить к передним датчикам.
Поставьте колеса прямо. В этом Вам поможет общая диаграмма.
Нажмите клавишу «Готово» – это позволит системе сделать «снимок» текущих
измерений.
