Система регулировки углов установки колес серии 511 3. Подробные сведения о работе с системой • 55
«Необходимо зарядить батарею.»
(красная) «Мишень не найдена.» Мишени нужно очистить.
(черная) «Камера нашла мишень, но не измерила ее.» Мишени
нужно очистить.
Появление изображенных ниже пиктограмм указывает на наличие препятствия
между датчиками в зоне прямой видимости:
«Блокирована поперечная балка
схождения.»
«Блокирована продольная балка
схождения.»
Регулировочные операции
Регулировку автомобиля следует проводить в следующем порядке:
развал задних колес (если регулируется)
схождение задних колес (если регулируется)
развал и продольный наклон передних колес (если регулируется)
схождение передних колес
Измерение продольного, поперечного наклона и прилежащего угла

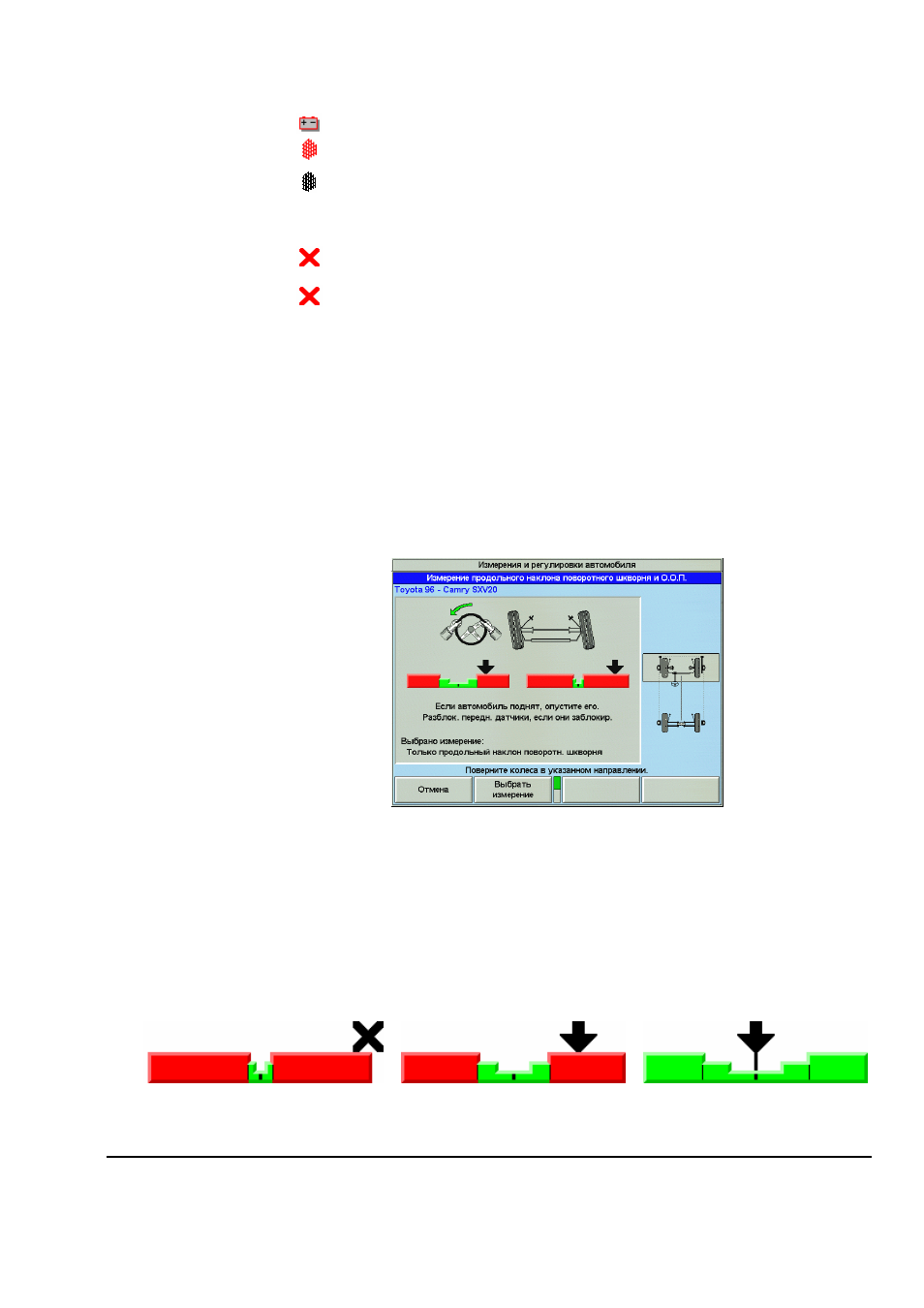

Всплывающий экран «Измерение продольного наклона» позволяет измерять
продольный наклон, поперечный наклон и прилежащий угол.
Вызов этого всплывающего экрана осуществляется нажатием клавиши «Измерить
продольный наклон» на экране «Измерения и регулировки автомобиля».
Информация об измерении продольного наклона
Во время измерения продольного наклона, поперечного наклона и прилежащего
угла диаграммы служат в качестве «поворотных индикаторов» и направляют Ваши
действия в процессе поворота колес и проведения измерений. Индикатор на
диаграмме будет расположен слева от центра, если соответствующее колесо
слишком сильно повернуто влево, справа от центра, если колесо слишком сильно
повернуто вправо, или по центру диаграммы, если колесо повернуто в правильное
положение. Появление символа «X» в качестве индикатора положения означает,
что колесо было повернуто в указанном направлении за индикаторные пределы
диаграммы. Например:
Повернуто за пределы диаграммы Повернуто вправо Повернуто в правильное
положение («ноль»)
