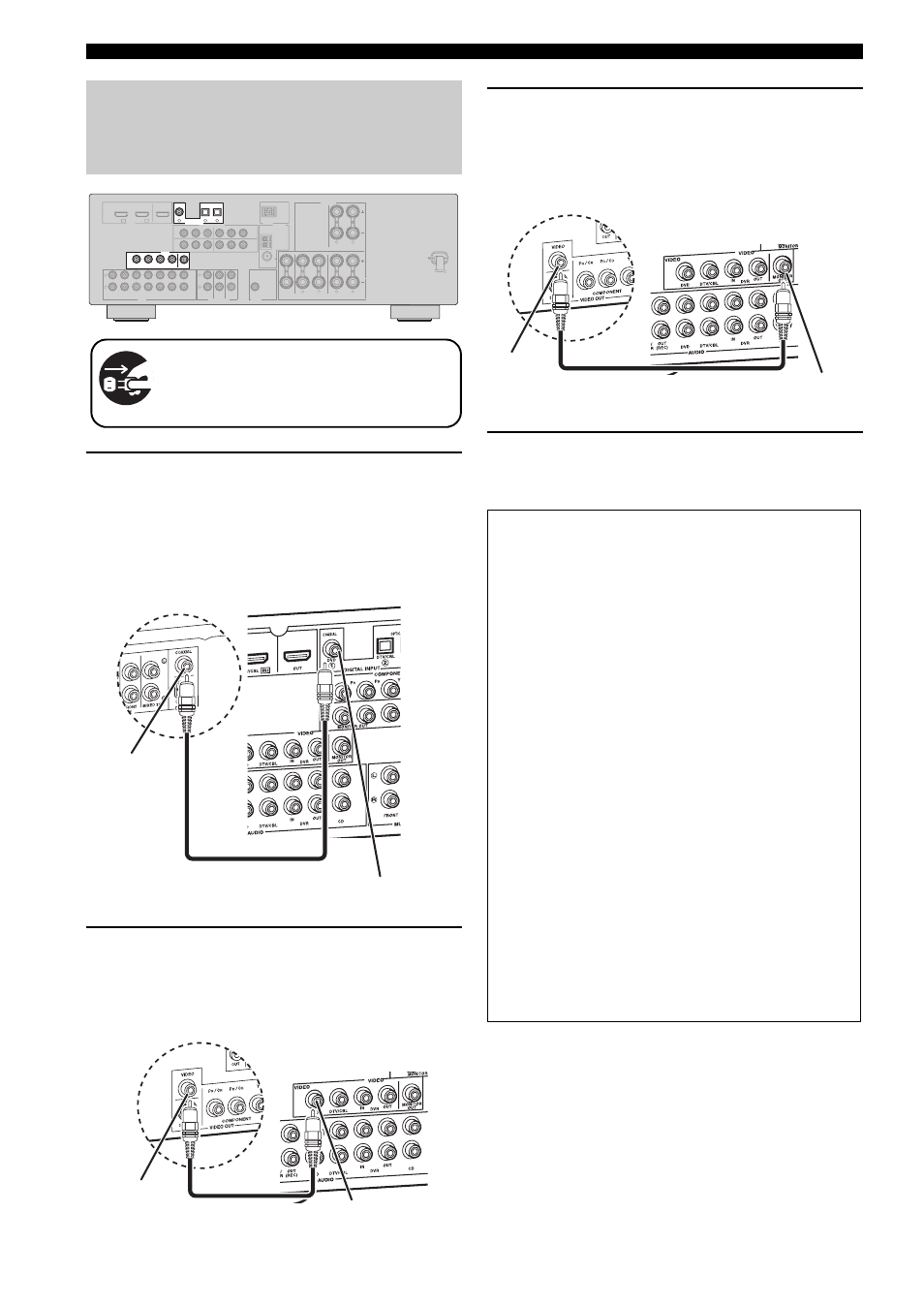

КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛџ
6
Ru
1
Подключите цифровой коаксиальный
аудиокабель к цифровому
коаксиальному аудиовыходному гнезду
DVD-проигрывателя и гнезду DVD DIGITAL
INPUT COAXIAL данного аппрата.
2
Подключите видеокабель к композитному
видеовыходному гнезду DVD-проигрывателя
и гнезду DVD VIDEO данного аппарата.
3
Подключите видеокабель к
видеовходному гнезду видеоэкрана и
гнезду VIDEO MONITOR OUT данного
аппарата.
4
Подключите электровилку данного
аппарата и других компонентов к розетке
переменного тока.
Шаг 2: Подключите
DVD-проигрыватель
и другие компоненты
L R SURROUND
L R FRONT B L R FRONT A CENTER
MONITOR OUT
L
R
DTV/CBL DVR DVD MD/ CD-R OUT (REC) IN (PLAY) OUT IN
DTV/CBL DVR DVD OUT IN
CD
L
R
SUB WOOFER
SUB WOOFER
SURROUND
CENTER
MULTI CH INPUT AUDIO
VIDEO
OUTPUT
FRONT
1 2 3 DTV/CBL DTV/CBL CD OUT
DTV/CBL
DVR
DVD DVD
OPTICAL COAXIAL
DVD P R P B Y P R P B Y
MONITOR OUT
AM
GND
FM
75 UNBAL.
COMPONENT VIDEO ANTENNA
SPEAKERS
HDMI DIGITAL INPUT
VIDEO
IN1 IN2 DOCK
MONITOR OUT DTV/CBL DVR DVD OUT IN
VIDEO
1 2 3 DTV/CBL CD DVD
OPTICAL COAXIAL
DIGITAL INPUT
VIDEO
Убедитесь, что данный аппарат и
DVD-проигрыватель отсоединены
от розеток переменного тока.
Цифровое
коаксиальное
аудиовыходное
гнездо
Цифровой коаксиальный
аудиокабель
Гнездо DVD DIGITAL
INPUT COAXIAL
DVD-проигрыватель Аудиовизуальный ресивер
Композитное
видеовыходное
гнездо
Видеокабель Гнездо DVD VIDEO
DVD-проигрыватель Аудиовизуальный ресивер
■ Дополнительные подключения
• Использование других типов
комбинаций колонок
☞ с. 11
• Подключение видеокомпонентов
☞ с. 15
• Подключение DVD-проигрывателя
☞ с. 16
• Подключение DVD-магнитофона
☞ с. 17
• Подключение телеприставки
☞ с. 17
• Подключение CD-проигрывателя и
CD-магнитофона/MD-магнитофона
☞ с. 18
• Подключение многоформатного
проигрывателя или внешнего декодера
☞ с. 18
• Подключение дока Yamaha для
iPod/Bluetooth
☞ с. 19
• Использование гнезд VIDEO AUX на
фронтальной панели
☞ с. 19
• Подключение ЧМ/АМ антенны
☞ с. 20
• Использование гнезда USB на
фронтальной панели
☞ с. 49
Видеоэкран Аудиовизуальный ресивер
Видеовход
ное гнездо
Гнездо VIDEO
MONITOR OUT
Видеокабель
