20

Ru

ПОДКЛЮчЕНИџ

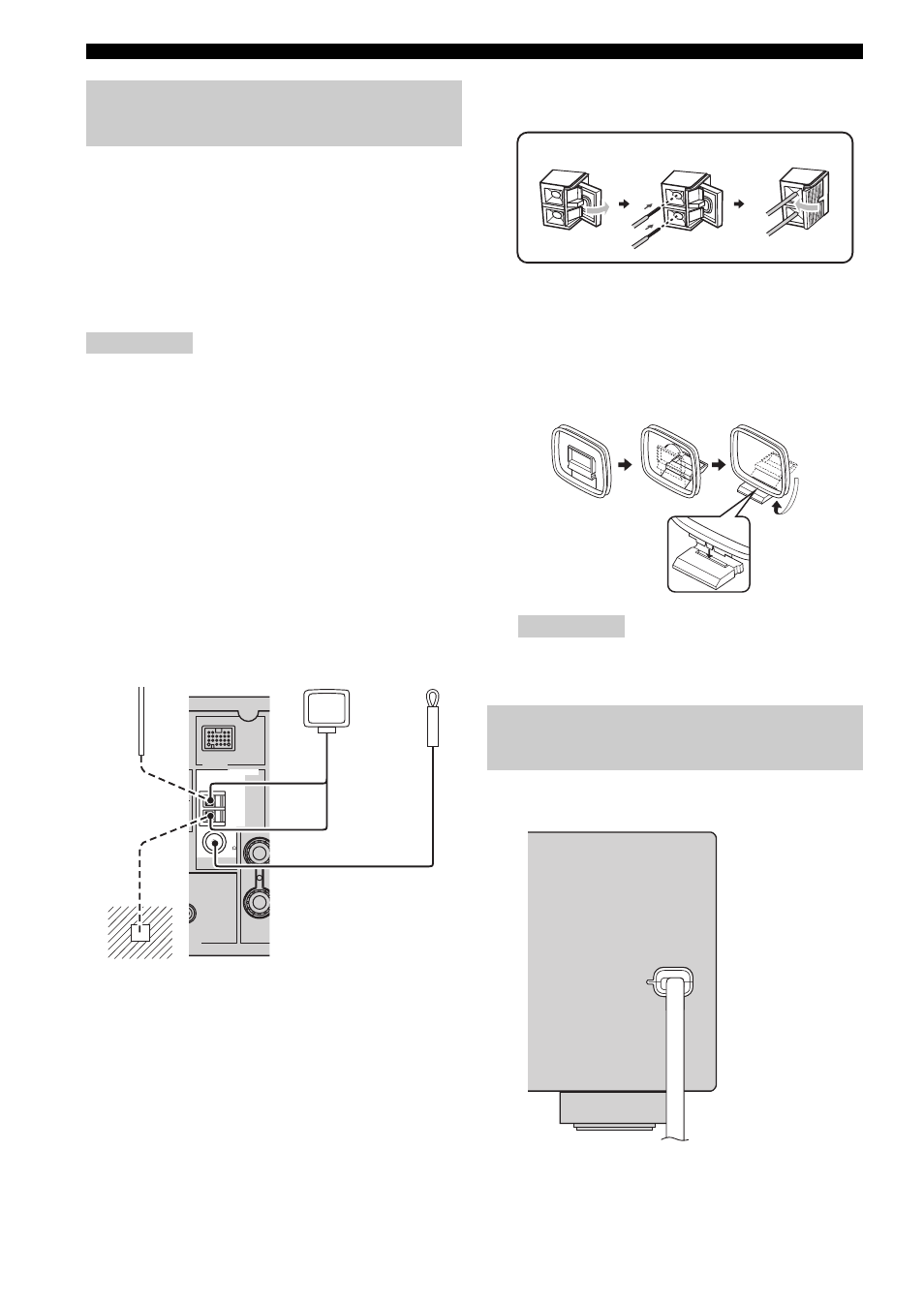

Внутренние ЧМ и АМ антенны поставляются
вместе с данным аппаратом. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам. Вообще, данные антенны должны
обеспечивать достаточно сильный прием сигнала.

y

Информация по подключению поставляемой рамочной
АМ антенны предоставлена на правой стороне.

Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.

Рамочная АМ антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ
антенны к данному аппарату.

Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом качестве приема, установите
внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к
ближайшему авторизированному дилеру Yamaha или в
сервис центр.

Подключение провода рамочной АМ
антенны

y

Провод рамочной AM антенны не обладает
полярностью, и к терминалу AM или GND можно
подключать любой конец провода.

Сборка поставляемой рамочной АМ
антенны

Типы поставляемой рамочной АМ антенны
различаются в зависимости от моделей.

По завершению всех подключений, подключите
силовой кабель к розетке переменного тока.

Подключение ЧМ и АМ
антенн

Примечания

CENTER

SUB

WOOFER

PUT

L

AM

GND

FM

75

UNBAL.

ANTENNA

DOCK

AM

GND

FM

75

UNBAL.

ANTENNA

Внутренняя
ЧМ антенна
(поставляется)

Заземление (терминал GND)

Для обеспечения максимальной безопасности и
уменьшения помех, подключите терминал антенны
GND к хорошему заземлению. Хорошим заземлением
может послужить металлический штырь, введенный в
сырую землю.

Рамочная
АМ антенна
(поставляется)

Внешняя АМ антенна

Используйте 5-10 м провод
с виниловым покрытием,
вытянутый наружу через
окно.

(Модель для США)

Примечание

Подключение силового
кабеля

Откройте рычажок

Вставьте

Закройте рычажок

Силовой кабель
