18
Ru
ПОДКЛЮчЕНИџ

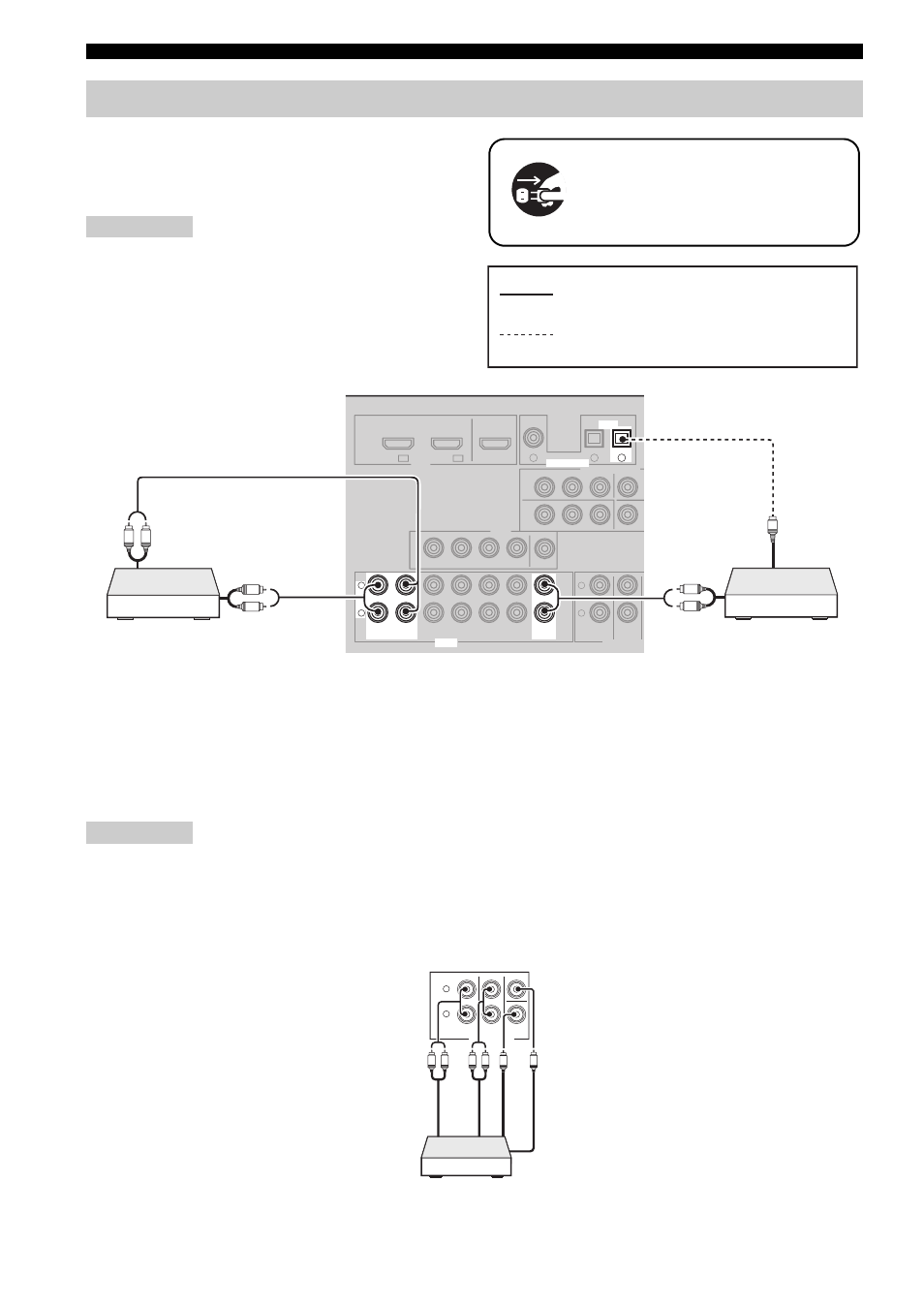

Подключите аудиокомпонент следующим образом.
■ Подключение CD-проигрывателя и
CD-магнитофона/MD-магнитофона
•
При подключении CD-проигрывателя через аналоговое
и цифровое подключение, приоритет отдается сигналу,
поступающему на гнездо DIGITAL INPUT.
•
Для выполнения цифрового подключения к компоненту,
кроме компонента по умолчанию для каждого гнезда
DIGITAL INPUT, выберите соответствующую
настройку “INPUT ASSIGNMENT” (смотрите стр. 62).
■ Подключение многоформатного проигрывателя или внешнего декодера
Данный аппарат оборудован 6-ю дополнительными входными гнездами (FRONT L/R, SURROUND L/R,
CENTER и SUBWOOFER) для дискретного многоканального приема от многоформатного проигрывателя,
внешнего декодера или звукового процессора. Подключите выходные гнезда многоформатного проигрывателя
или внешнего декодера к гнездам MULTI CH INPUT. Убедитесь, что левое и правое выходные гнезда
подключены к левому и правому входным гнездам для фронтального канала и канала окружающего звучания.
•
При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала
(смотрите стр. 34), данный аппарат автоматически выключает цифровой процессор звукового поля, и выбор
программ звукового поля становится невозможным.
•
Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания
от отсутствующих колонок. Перед использованием данной функции, рекомендуется подключить 5,1-канальную
акустическую систему.
Подключение аудиокомпонентов
Примечания
Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.
обозначает рекомендуемые подключения
обозначает альтернативные подключения
Примечания
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
IN
CD
L
R
W
SURROUND
MULTI CH INPU
AUDIO
VIDEO
FRONT
1
2
3
DTV/CBL
DTV/CBL
CD
OUT
DVD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
MONITOR OUT
COMPONENT VIDEO
HDMI
DIGITAL INPUT
VIDEO
IN1
IN2
L
R
MD/
CD-R
OUT
(REC)
IN
(PLAY)
CD
AUDIO
3
CD
OPTICAL
DIGITAL INPUT
L
R
O
R
L
L
R
CD-проигрыватель
CD-магнитофон или
MD-магнитофон
Аудиовыход
Оптический выход
Аудиовход
Аудиовыход
FRONT
CENTER
SURROUND
SUB
WOOFER
L
R
MULTI CH INPUT
L
R
L
R
Вых
од с
абв
уф
ер
а
Многоформатный проигрыватель/
Внешний декодер
Ц
е
нт
ра
ль
ны
й
вы
хо
д
В
ыхо
д о
кр
уж
аю
щег
о
з
вуч
ан
ия
Фрон
тальны
й
вы
ход
