19
Ru
ПОДКЛЮчЕНИџ
Ру
сс
кий
ПОДГ
О
Т
ОВК
А

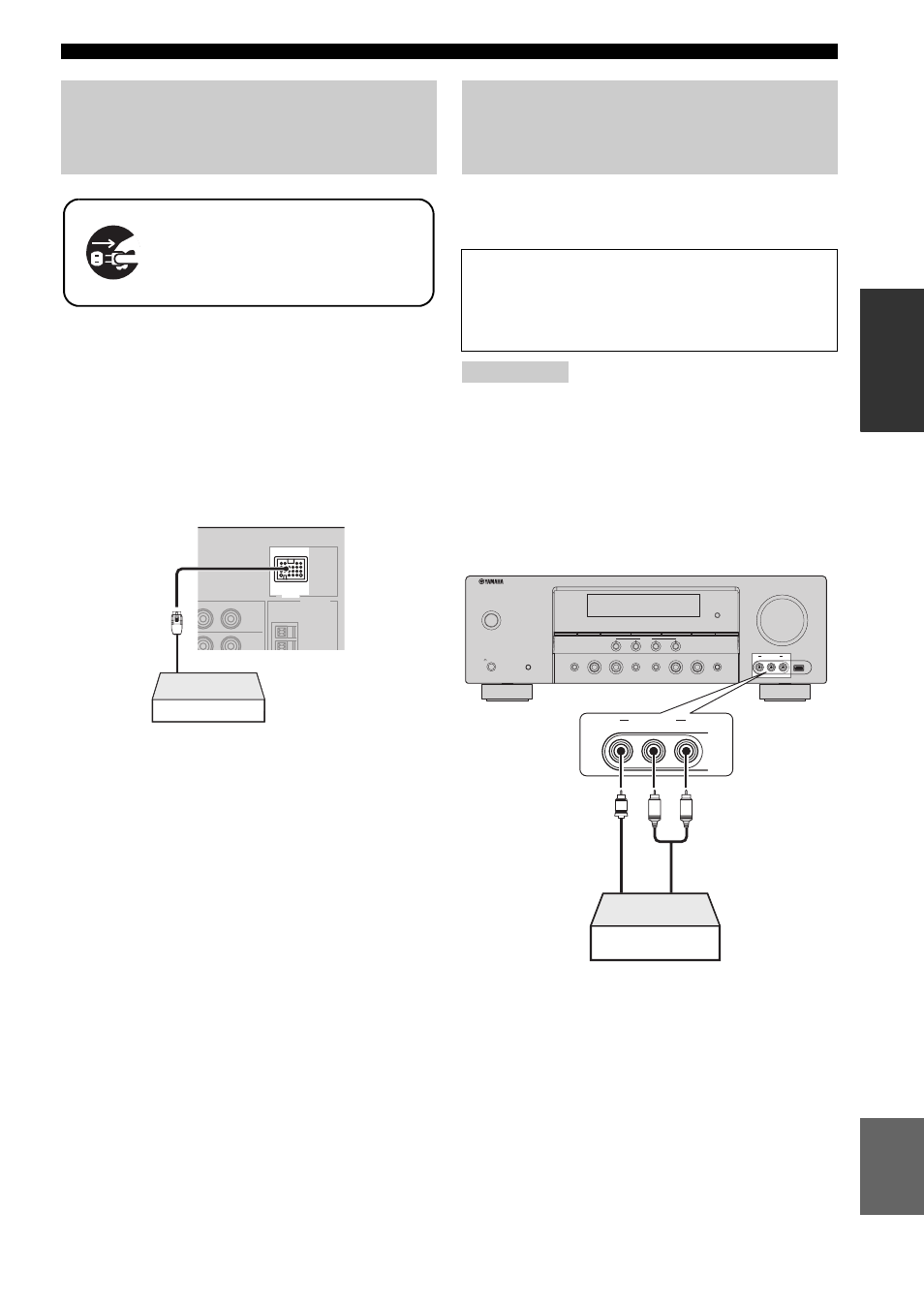

Данный аппарат оборудован терминалом DOCK
на задней панели, который позволяет подключить
универсальный док Yamaha для iPod (например,
YDS-10, продающийся отдельно) или адаптер
Bluetooth (например, YBA-10, продающийся
отдельно). Подключите универсальный док
Yamaha для iPod или адаптер Bluetooth к
терминалу DOCK на задней панели данного
аппарата через специальный кабель.
Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.
• Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.
• При приеме аудиосигналов через гнезда AUDIO и
терминал DOCK на задней панели, применяется
следующий приоритетный порядок для поступающих
сигналов:
1. DOCK
2. AUDIO
Подключение универсального
дока Yamaha для iPod™ или
адаптера Bluetooth™
Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.
DTV/CBL
DVR
P B Y
AM
GND
ANTENNA
DOCK DOCK
Yamaha Универсальный
док для iPod или адаптер
Bluetooth
Использование гнезд
VIDEO AUX на фронтальной
панели
Предупреждение
Перед выполнением подключений,
обязательно выключите звук данного аппарата
и других компонентов.
Примечания
SPEAKERS PHONES
SILENT CINEMA
STANDBY/ ON
A/B/OFF
BAND TUNING AUTO/MAN'L
OPTIMIZER MIC
AUDIO SELECT DIRECT STRAIGHT
EFFECT
TONE CONTROL
l INPUT h l PROGRAM h
VOLUME
SCENE
1 2 3 4
l PRESET/TUNING/CH h A/B/C/D/E EDIT PRESET/TUNING MEMORY
VIDEO L AUDIO R VIDEO AUX USB
VIDEO L AUDIO R
VIDEO AUX
V L R
Игровая консоль
или видеокамера
Видеовыход Аудиовыход
