КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛџ
5
Ru
ВВЕДЕНИ
Е
Ру
сс
кий

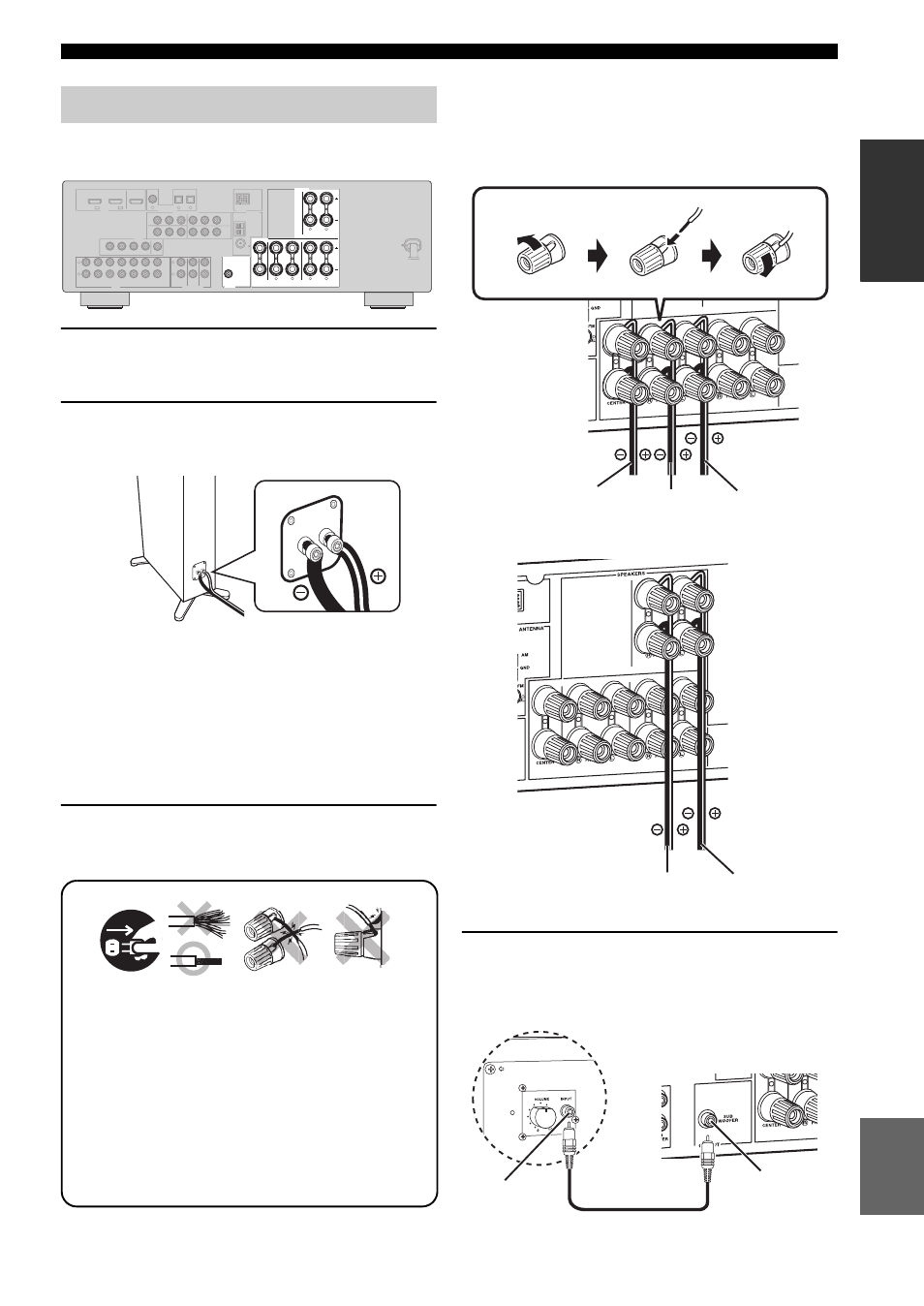

Расположите колонки в комнате и подключите их
к данному аппарату.
1
Расположите колонки и сабвуфер в
комнате.
2
Подключите кабели колонок к каждой
колонке.
Провода отличаются цветом или формой,
например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками
(углублениями и т.д.) к терминалам “+”
(красный) колонки. Подключите гладкий
провод к терминалам “–” (черный).
3
Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.
1 Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.
2 Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей
колонок.
3 Не давайте оголенным проводам колонок
соприкасаться друг с другом.
4 Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.
Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный)
и “–” (черный).
Фронтальные и центральная колонки
Колонки окружающего звучания
4
Подключите кабель сабвуфера к
входному гнезду сабвуфера и гнезду
SUBWOOFER OUTPUT данного аппарата.
Шаг 1: Установите колонки
L R SURROUND
L R FRONT B L R FRONT A CENTER
MONITOR OUT
L
R
DTV/CBL DVR DVD MD/ CD-R OUT (REC) IN (PLAY) OUT IN
DTV/CBL DVR DVD OUT IN
CD
L
R
SUB WOOFER
SUB WOOFER
SURROUND
CENTER
MULTI CH INPUT AUDIO
VIDEO
OUTPUT
FRONT
1 2 3 DTV/CBL DTV/CBL CD OUT
DTV/CBL
DVR
DVD DVD
OPTICAL COAXIAL
DVD P R P B Y P R P B Y
MONITOR OUT
AM
GND
FM
75 UNBAL.
COMPONENT VIDEO ANTENNA
SPEAKERS
HDMI DIGITAL INPUT
VIDEO
DOCK IN1 IN2
L R SURROUND
L R FRONT B L R FRONT A CENTER
SUB WOOFER
OUTPUT
SPEAKERS
1 2 3 4
К фронтальной
правой колонке
К фронтальной
левой колонке
Освободите Вставьте Закрепите
К центральной
колонке
К левой колонке
окружающего
звучания К правой колонке
окружающего
звучания
Гнездо SUBWOOFER
OUTPUT
Кабель сабвуфера
Входное гнездо
Аудиовизуальный ресивер
Сабвуфер
