Подключите один тип аудиогнезд(а) и/или видеогнезд(а), которыми оборудованы компоненты приема.

Аудиогнезда

Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.

Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.

Гнездо DIGITAL AUDIO COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальный цифровой аудиокабель.

Гнезда DIGITAL AUDIO OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.

Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS.
Оптические входные гнезда совместимы с цифровыми
сигналами с частотой выборки до 96 кГц.

Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие на цифровые гнезда, не
выводятся на аналоговые гнезда AUDIO OUT (REC).

Видеогнезда

Данный аппарат оборудован двумя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.

Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.

Гнезда COMPONENT VIDEO
Для компонентных сигналов, разделенных на
видеосигналы яркости (Y) и насыщенности
(P

B

, P

R

), передающихся по раздельным проводам

компонентных видеокабелей.

Сигнал экранного меню не выводится на гнезда DVR
OUT (REC).

Информация о гнездах и штекерах кабелей

VIDEO

COMPONENT VIDEO

P

R

P

B

Y

P

B

P

R

Y

V

COAXIAL

DIGITAL AUDIO

AUDIO

OPTICAL

DIGITAL AUDIO

R

L

C

O

R

L

Левый и правый

штекеры

аналогового

аудиокабеля

Штекер

оптического

цифрового

аудиокабеля

Штекер

коаксиального

цифрового

аудиокабеля

Штекер

композитного

видеокабеля

Штекеры

компонентного

видеокабеля

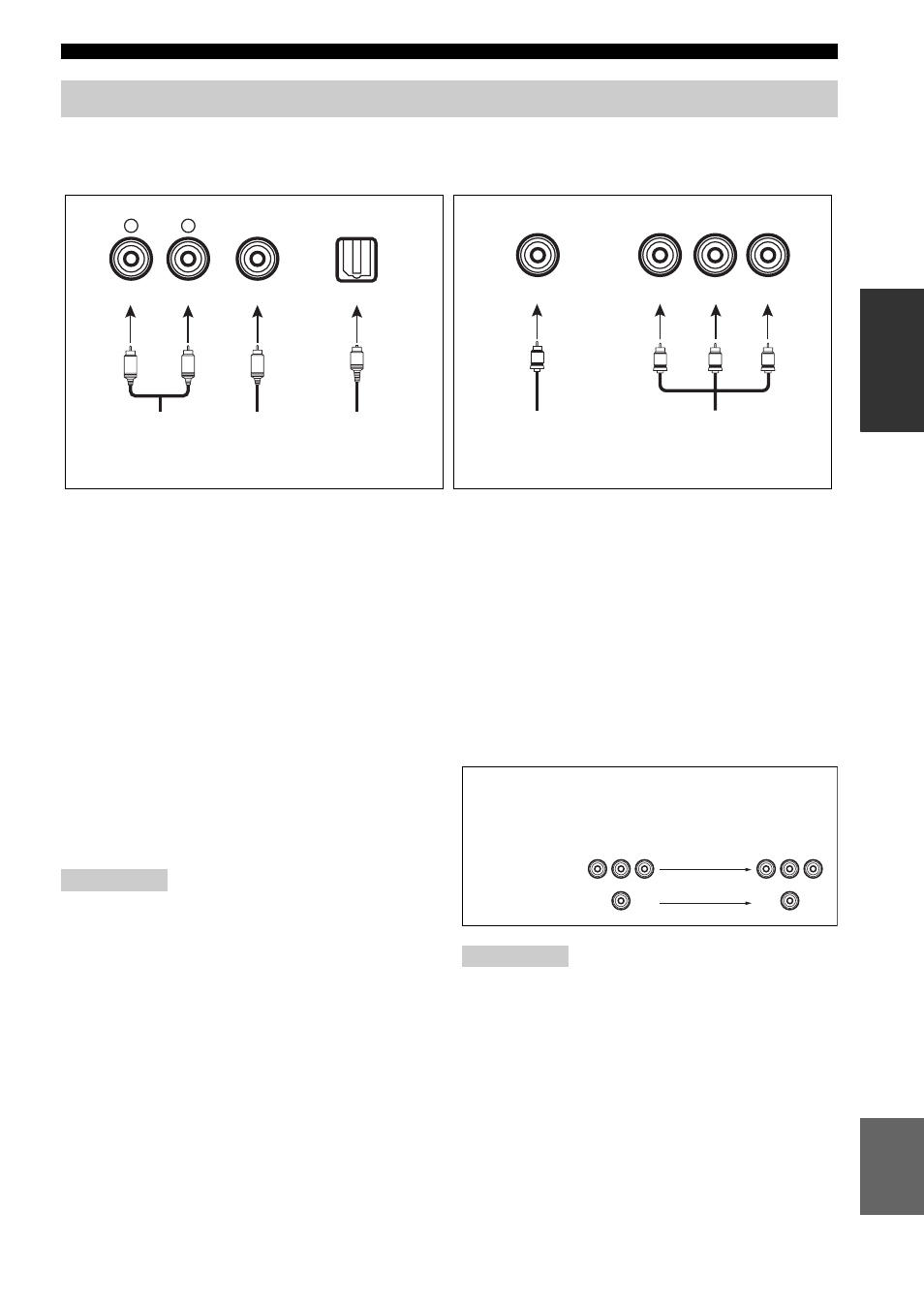

Аудиогнезда и штекеры кабелей

Видеогнезда и штекеры кабелей

(Красный)

(Белый)

(Оранжевый)

(Желтый)

(Красный) (Синий) (Зеленый)

Примечания

Примечание

P

R

P

B

Y

P

R

P

B

Y

Поток видеосигнала для MONITOR OUT

Выход

(MONITOR OUT)

Вход

COMPONENT
VIDEO

VIDEO
