11
Ru
ПОДКЛЮчЕНИџ
Ру
сс
кий
ПОДГ
О
Т
ОВК
А
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). При плохих подключениях, данный аппарат не может аккуратно воспроизводить источники
приема.

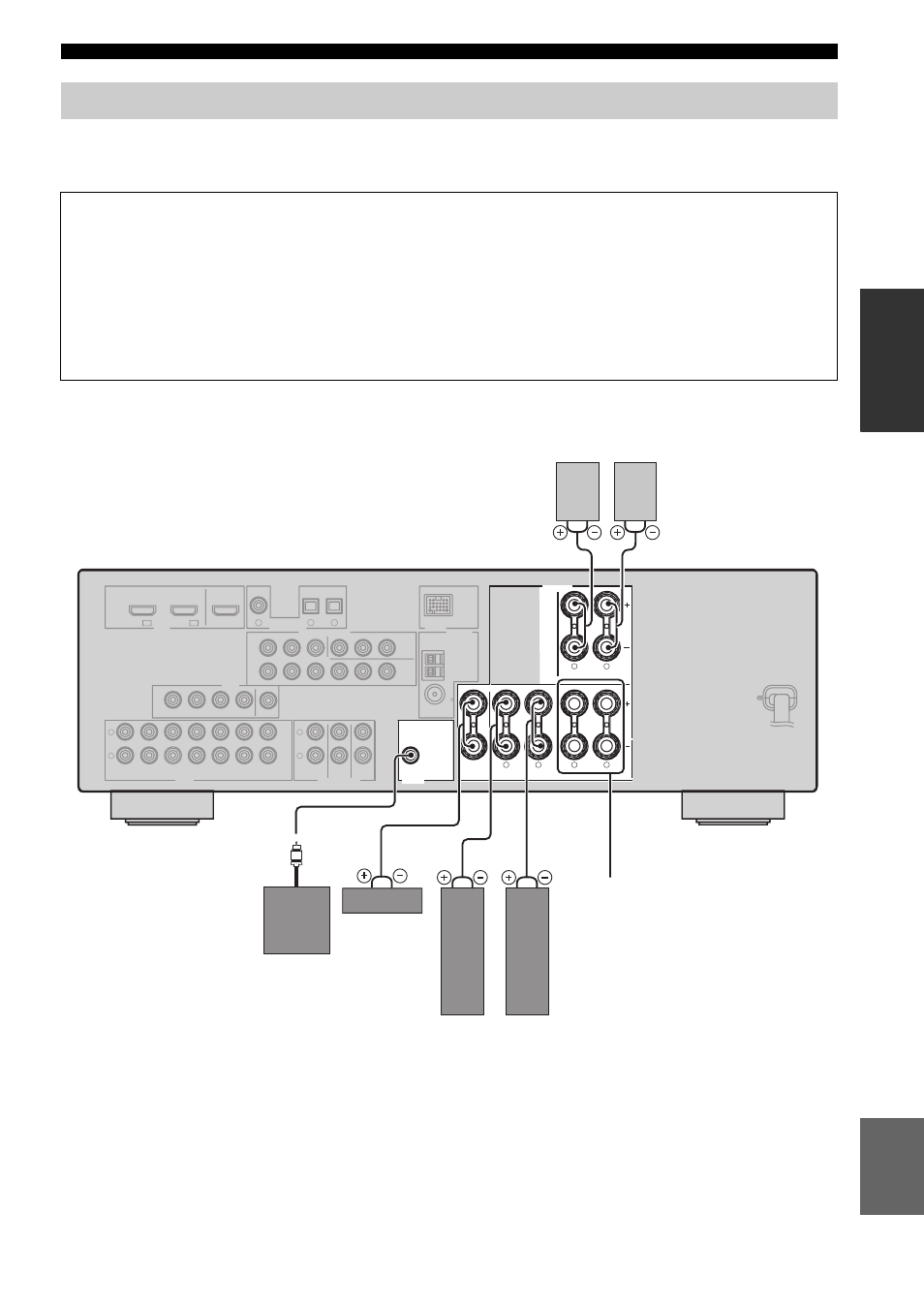

Подключение колонок
Предупреждение
•
Перед подключением колонок убедитесь, что вилка силового кабеля переменного тока
отсоединена от розетки переменного тока.
•
Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок. При
коротком замыкании проводов колонок, на дисплее фронтальной панели при включении данного
аппарата отображается “CHECK SP WIRES”.
•
Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при
использовании с экраном, разместите колонки на некотором расстоянии от экрана.
L
R SURROUND
L
R
FRONT B
L
R
FRONT A
CENTER
MONITOR
OUT
L
R
DTV/CBL
DVR
DVD
MD/
CD-R
OUT
(REC)
IN
(PLAY)
OUT
IN
DTV/CBL
DVR
DVD
OUT
IN
CD
L
R
SUB
WOOFER
SUB
WOOFER
SURROUND
CENTER
MULTI CH INPUT
AUDIO
VIDEO
OUTPUT
FRONT
1
2
3
DTV/CBL
DTV/CBL
CD
OUT
DTV/CBL
DVR
DVD
DVD
OPTICAL
COAXIAL
DVD
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
AM
GND
FM
75
UNBAL.
COMPONENT VIDEO
ANTENNA
SPEAKERS
HDMI
DIGITAL INPUT
VIDEO
DOCK
IN1
IN2
Фронтальные колонки
(FRONT A)
Колонки окружающего звучания
Сабвуфер
Центральная
колонка
Левая
Левая
Правая
Правая
Терминалы FRONT B
Подключите альтернативную
фронтальную акустическую систему
(FRONT B).
