54
02R96 Версия 2 — Руководство Пользователя
OFF
ON
INSERT
Глава 4 — Аналоговые Входы/Выходы - I/O и Входная Секция AD

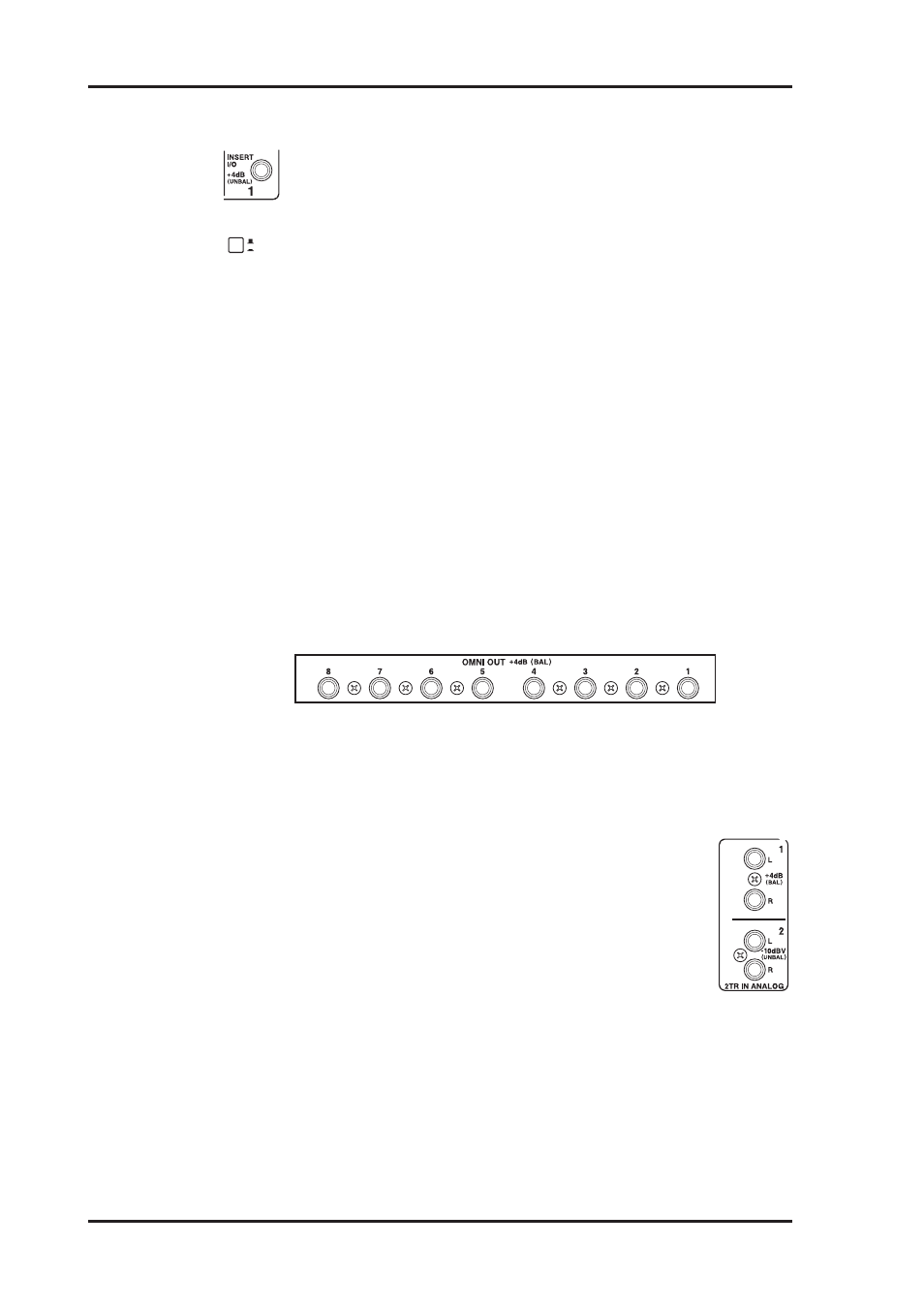

Инсерты AD (AD 1-16)
Входы AD 1 - 16, имеют переключаемые аналоговые инсерты (вставки) на
разъемах TRS 1/4-дюйма для отправки и возврата сигналов. Они распаяны
следующим образом: рукав - земля, кольцо - возврат, наконечник -
отправка. Номинальный уровень сигнала - +4 дБ.
Инсерты входов AD могут быть индивидуально включены или выключены
переключателями INSERT ON/OFF, так, что Вам нет необходимости
тсоединять внешнее оборудование для удаления инсертов.
Стерео Выход
Более подробно о Стерео Выходах на стр. 92.
Выход Монитора Контрольной Комнаты (аппаратной)
Более подробно о Мониторе Контрольной Комнаты на стр. 136
Выход Студийного Монитора
Более подробно о Студийном Мониторе на стр. 137
Выходы Omni
02R96 оснащен назначаемыми Omni выходами на сбалансированных разъемах TRS 1/4-
дюйма. Выходы Omni могут патчироваться (коммутироваться) с Выходными Шинами,
Дополнительными Отправками, Стерео Выходом, Входами или Выходами Инсертов
Выходных Каналов или Каналами Мониторов Объемного Звука (см. стр. 69). Кроме того,
прямые Выходы Входных Каналов могут быть патчированы на Выходы Omni (стр. 70).
Максимальный выходной уровень каждого выхода OMNI OUT может быть установлен
внутренне на +4 дБ (рабочий уровень - -10 дБ) или +18 дБ (рабочий уровень - +4 дБ).
Проконсультируйтесь с Вашим дилером по этому поводу.
Аналоговые входы 2TR
02R96 оснащен двумя комплектами аналоговых 2-трековых входов: 2TR IN
ANALOG 1 +4 дБ (BAL) на сбалансированных разъемах TRS 1/4-дюйма. 2TR
IN ANALOG 2 -10 дБв (UNBAL) использует несбалансированные разъемы.
Эти входы могут контролироваться через мониторы Контрольной Комнаты,
нажатием кнопки CONTROL ROOM [2TR A1] и [2TR A2]. Они могут быть
патчированы к Входным Каналам (см. стр. 66), Входам Инсертов Входных
Каналов (см. стр. 67), или Входам Инсертов Выходных Каналов (см. стр. 69).
