02R96 Версия 2 — Руководство Пользователя
ON
OFF
+ 48V
26dB
GAIN
34 10 +
- 16 - 60
GAIN
AD Inputs 1–16
AD Inputs 17–24
PEAK
SIGNAL
4 Аналоговые Входы/Выходы - I/O и
Входная Секция AD

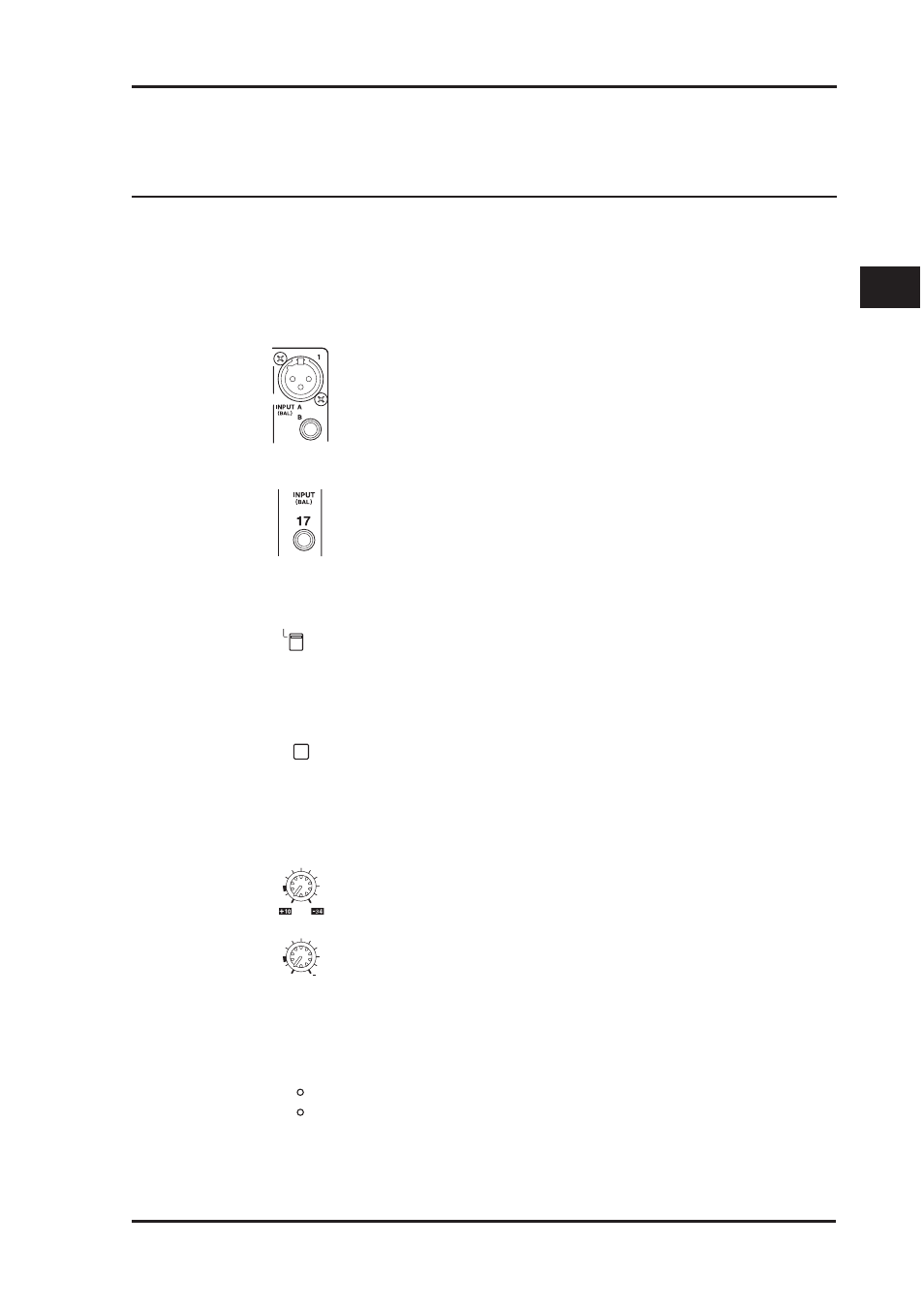

Входная Секция AD
02R96 оснащен 24 Входами AD для подключения микрофонов и источников линейного
уровня. Входы AD могут патчироваться к Входным Каналам или Входам Инсертов
Входных Каналов (см. стр. 66). Они также могут быть направлены на Входы Инсертов
Выходных Каналов (см. стр. 69).
Входные Разъемы AD (AD 1-16)
Входы AD 1 - 16 оснащены сбалансированными разъемами типа XLR-3-31
и сбалансированными штекерами 1/4-дюйма, оба с номинальным входным
диапазоном -60 дБ к +10 дБ. Штекеры, которые могут также использоваться
с несбалансированными вилками, имеют приоритет над разъемами XLR
- типа когда разъем XLR отсоединен.
Входные Разъемы AD (AD 17-24)
Входы AD 17-24, сбалансированные разъемы 1/4-дюйма, с номинальным
входным диапазоном -34 дБ к +10 дБ. Они могут также использоваться с
несбалансированными вилками.
Фантомное Питание (AD 1-16)
Входы AD 1-16, оснащены переключателями фантомного питания
+48В для использования с микрофонами конденсаторного типа и
распределительными коробками. Фантомное питание подается на
сбалансированные разъемы XLR-3-31, и может включаться индивидуально
для каждого входа AD.
Фиксированный Аттенюатор – Pad (AD 1-16)
Входы AD 1-16 оснащены переключателями, которые уменьшают входные
сигналы на 26дБ, что дает возможность работать с сигналами высокого
уровня. Фиксированный Аттенюатор обычно используется для уменьшения
«горячих» сигналов баса или микрофона малого барабана, или «горячих»
сигналов линейного уровня.
Усиление - Gain
Входы AD оснащен фиксирующим вращательным контроллером усиления
с входной чувствительностью -16 дБ - -60 дБ, или +10 дБ - -34 дБ, когда
включен Фиксированный Аттенюатор (+10 дБ -34 дБ для входов AD 17-24).
Контроллер GAIN корректирует усиление Предварительных Усилителей
(комбиков), позволяя Вам оптимизировать входные уровни сигнала для
лучшего соотношения сигнал/шум.
Идеально, регулятор GAIN должен быть установлен так, чтобы уровень
сигнала был относительно высок, и индикатор PEAK иногда загорался. Если
индикатор PEAK загорается часто, Вам необходимо немного уменьшить
усиление регулятором GAIN, иначе может происходить отсечение сигнала.
Если контроллер GAIN установлен слишком низко, соотношение сигнал/
шум может быть не оптимальным.
Индикаторы PEAK и SIGNAL
Эти индикаторы используются вместе с контроллерами GAIN и
выключателями PAD, чтобы оптимизировать уровни сигнала. Индикатор
SIGNAL загорается, когда входной уровень сигнала на 20 дБ ниже номинала.
Индикатор PEAK загорается, когда входной уровень сигнала - на 3 дБ ниже
уровня отсечения.
