02R96 Версия 2 — Руководство Пользователя
9 1 21 14 9 2 21 15
9 3 21 16 9 4 21 17
22 5 10 6
GPO0 GPO1 GPO2 GPO3
GPO4 GPO5 GPO6 GPO7
GPI0 GPI1
14
15
16
17
18
19
20
21
22
23
24
25
2
3
4
5
6
7
8
9
10
11
12
13
1
GPI (Универсальный Интерфейс)
Порт CONTROL 02R96 (25-ти контактный разъем D-sub)
обеспечивает GPI (Универсальный Интерфейс) для управления
внешним оборудованием. Восемь выходов GPI могут быть
сконфигурированы так, чтобы они подавали запускающий сигнал
при использовании фейдеров или USER DEFINED KEYS, или
получали двухканальный сигнал для управления параметрами 02R96.
Вы можете назначить любые функции на эти сигналы. Таким образом, Вы можете
управлять сигналом «RECORDING”, предупреждающим, что в студии идет запись, или
вызывать функции 02R96Talkback или Dimmer с помощью внешнего переключателя.
См. стр.300 для подробной информации о назначении контактов.

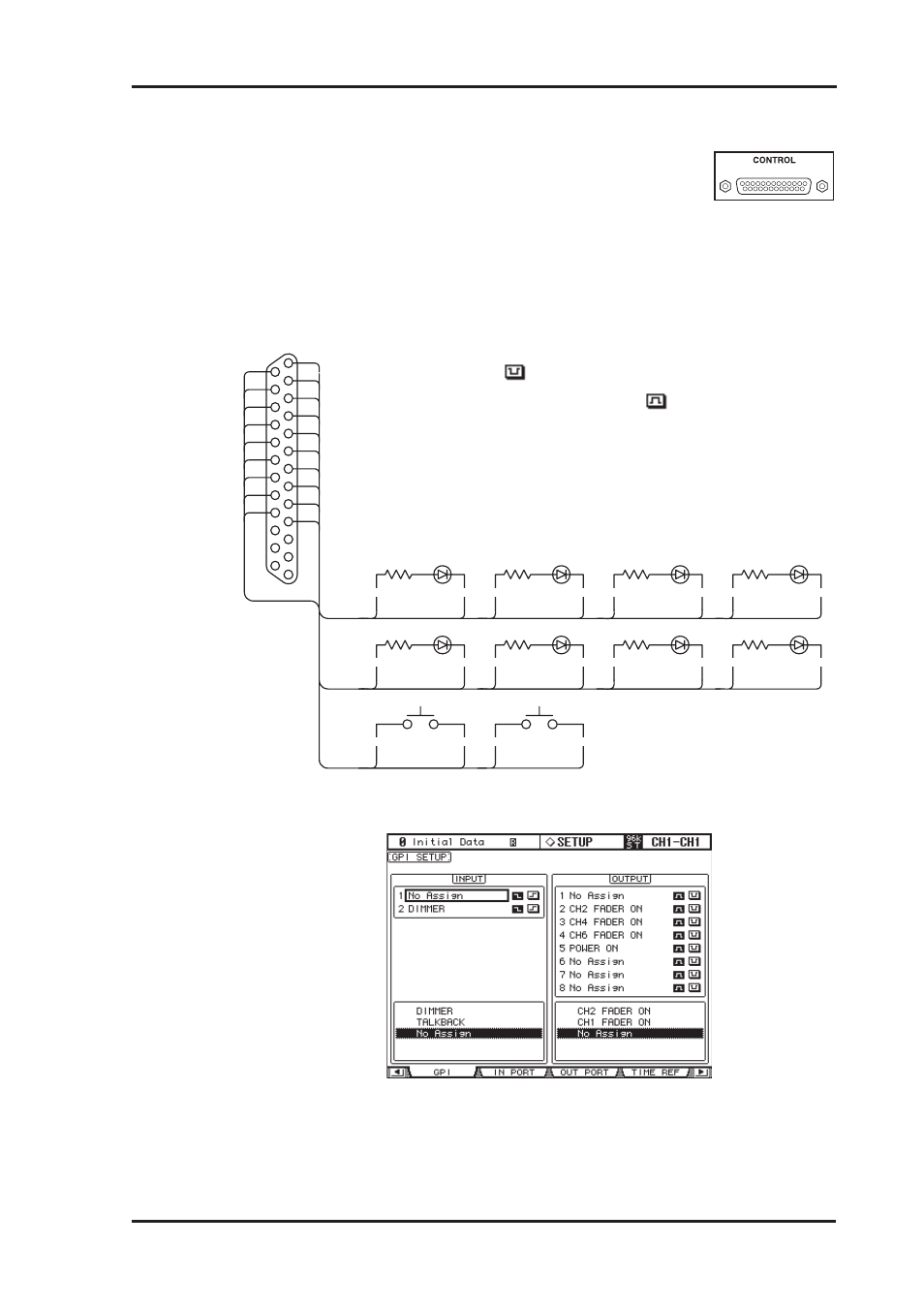

Это пример внешней цепи, управляющей GPI.
В этом примере, сигнал приводит к включению индикаторов LED,
когда кнопка
выбрана как поляризованный триггерный сиг-
нал в секции OUTPUT. Триггерный сигнал приводит к выключению
индикаторов LED при выборе данной кнопки
.
1 Используйте кнопку DISPLAY ACCESS [SETUP] для выбора страницы установки GPI.
2 Чтобы назначить функции на входные сигналы, используйте кнопки курсора для
выбора Входа 1 или 2.
3 Используйте колесо ввода данных или кнопки INC/DEC для выбора параметра, затем
нажмите кнопку [ENTER]
GPI (Универсальный Интерфейс)
