Мостовой измеритель пиков MB02R96
Приложение D: Дополнительное
оборудование
Мостовой измеритель пиков MB02R96
Установка

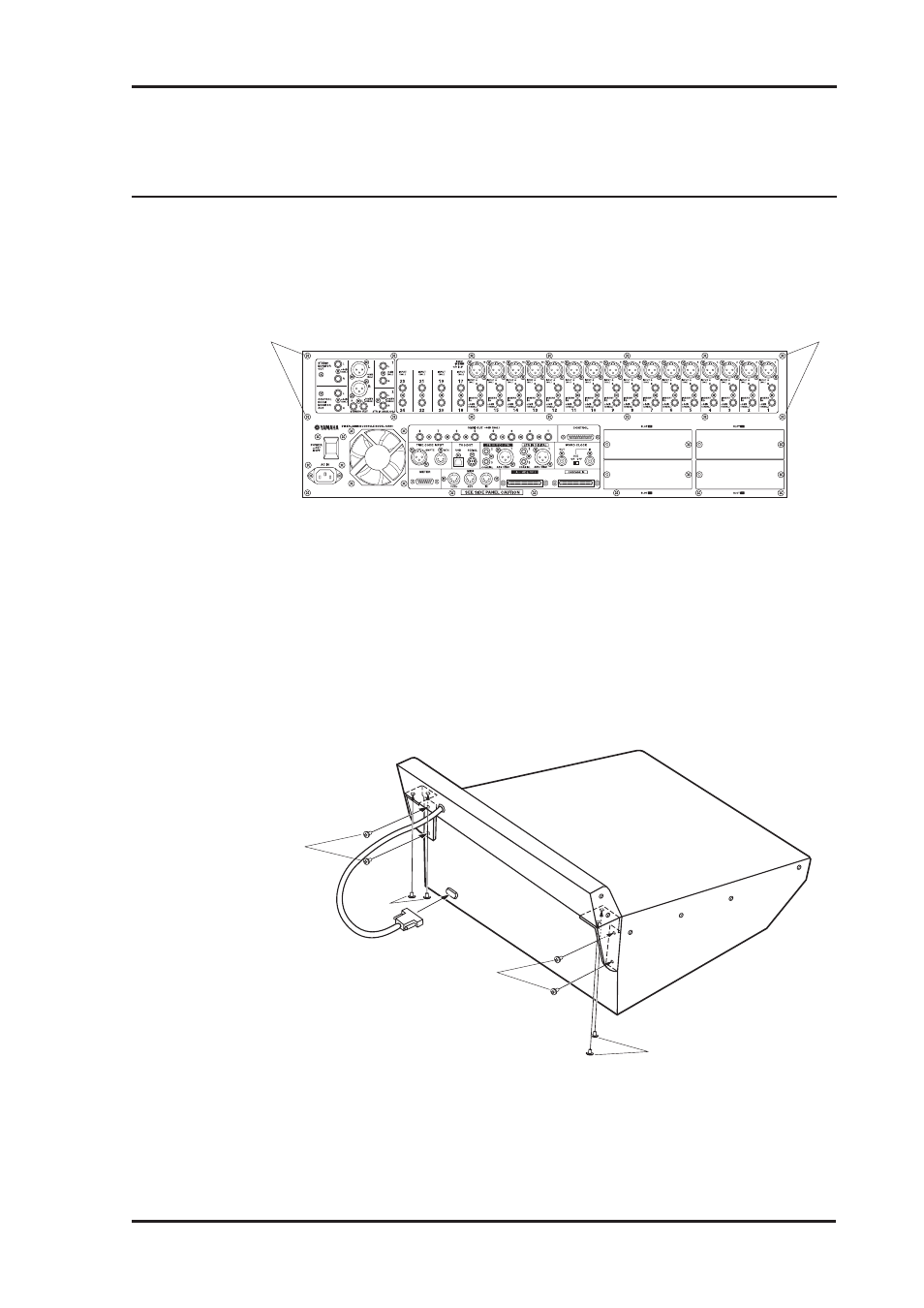

1. Отвинтите 4 крепежных винта (1) на задней панели 02R96, которые предназначены
для закрепления мостового измерителя.
2. С помощью четырех 8 мм винтов (2) из комплекта поставки закрепите на мостовом
измерителе кронштейн, как это показано на рисунке ниже.
3. Совместите мостовой измеритель и 02R96 и с помощью двух винтов 12 мм (3)
из комплекта поставки закрепите верхнюю часть. Пока не затягивайте винты
полностью.
4. Закрепите нижнюю часть с помощью двух винтов 12 мм (3) и затяните их.
5. Затяните два винта (3) на верхней части.
6. Подсоедините кабель мостового измерителя к порту METER 02R96.
