02R96 Версия 2 — Руководство Пользователя
N P O
2 3 4 5 6 7 8 9 J L
M
1
K
Наконечник (горячий)
Кольцо (холодный)
Рукав(земля)
Штекер 1/4” TRS
Глава 2 — Панель Управления и Задняя Панель

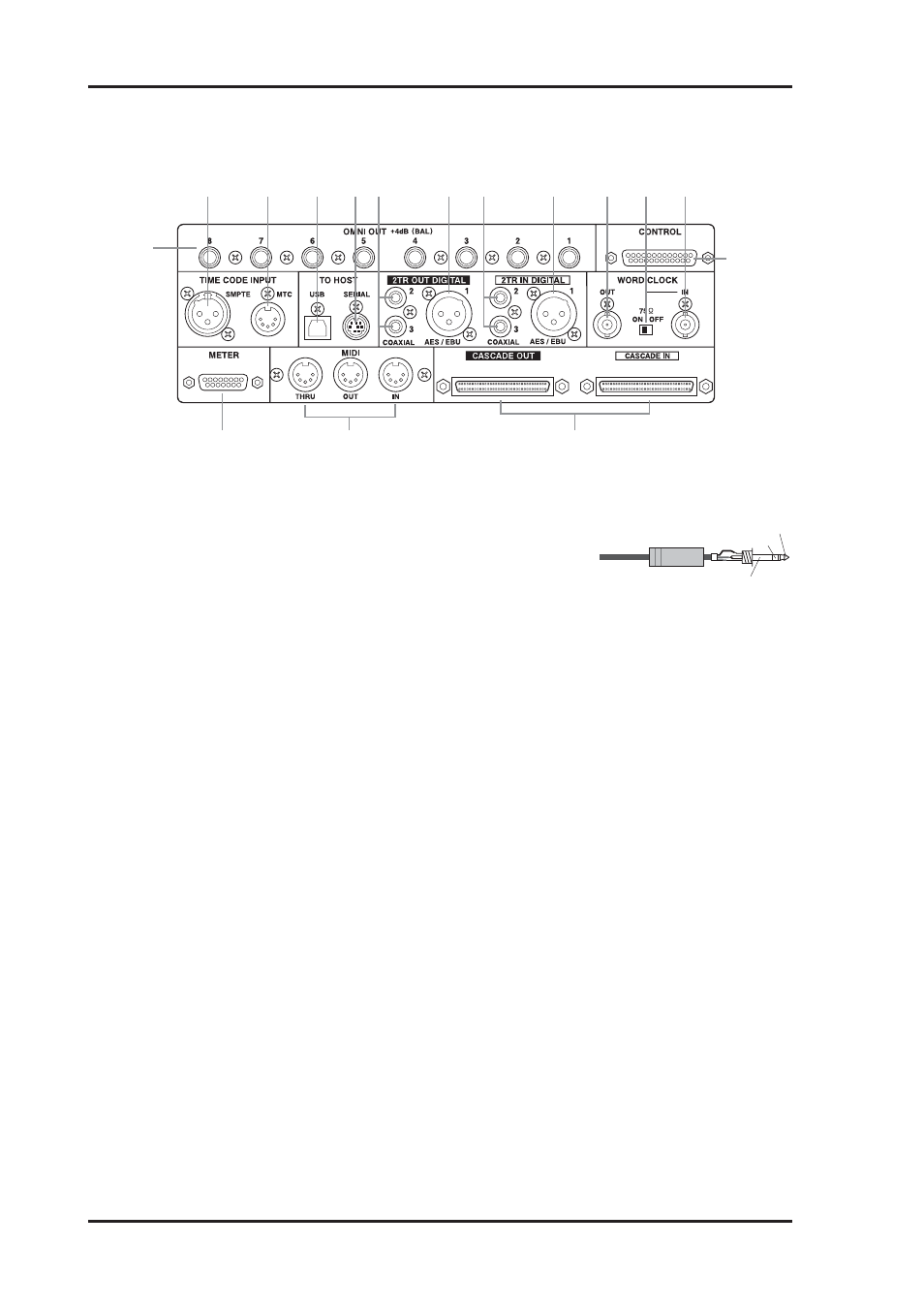

Выходы OMNI OUT, Цифровые I/O и Секция Управления
 OMNI OUT +4дБ (BAL)
Сбалансированные штекеры 1/4” TRS, номинальный
выходной уровень +4 дБ, обеспечивают восемь
аналоговых выходов, которые могут патчироваться
(коммутироваться) с: Выходными Шинами (Bus Out),
Дополнительными Отправками (Aux Send), Стерео
Выходом (Stereo Out), Выходами Инсертов (Insert Out), Прямыми Выходами (Direct
Out) или Каналами Монитора
Объемного Звука (Surround Monitor Channels). См. “Выходы Omni” на стр. 54.
 Разъем SMPTE TIME CODE INPUT
Сбалансированный разъем типа XLR-3-31-TYPE используется для подачи тайм-
кода SMPTE, чтобы синхронизировать функцию Автомикширования (Automix). См.
“Выбор источника тайм-кода и Скорость Передачи Кадра” на стр. 177.
 Разъем MTC TIME CODE INPUT
5-ти контактный разъем DIN используется, для подачи MTC, чтобы синхронизировать
функцию Автомикширования (Automix). См. “Выбор источника тайм-кода и Скорость
Передачи Кадра” на стр. 177
 Порт USB TO HOST
Порт USB - для MIDI коммутации между 02R96 и компьютером с USB портом. См.
“MIDI I/O” на стр. 190.
 Порт SERIAL TO HOST
8-ти контактный мини разъем DIN используется для MIDI коммутации между 02R96 и
компьютером через последовательный порт. См. “MIDI I/O” на стр. 190.
2TR OUT DIGITAL COAXIAL 2 и 3
Выходные разъемы потребительского формата (IEC-60958) цифрового аудио. Обычно
подключаются к цифровым стерео входам 2-х трекового устройства записи. Сигналы
Стерео Выхода, Выходных Шин, Дополнительных Отправок, Прямых Выходов,
Выходов Инсертов и Контрольной Комнаты могут быть патчированы на эти выходы.
Может производиться подстройка к цифровому аудио для систем с более низкой
разрешающей способностью. См. “Цифровые Выходы 2TR” на стр. 57.
2TR OUT DIGITAL AES/EBU 1
Разъем типа XLR-3-32 - выход для цифрового аудио формата AES/EBU, и обычно
подключается к цифровым стерео входам 2-х трекового устройства записи.
Следующие сигналы могут быть направлены (патчированы) на этот выход - сигналы
Стерео Выхода, Выходных Шин, Дополнительных Отправок, Прямых Выходов,
Выходов Инсертов и Контрольной Комнаты. Может производиться подстройка
к цифровому аудио для систем с более низкой разрешающей способности. См.
“Цифровые Выходы 2TR” на стр. 57.
