20
02R96 Версия 2 — Руководство Пользователя
1
2
3
4
5
6
1
ON
OFF
OFF
ON
26dB
- 16 - 60
GAIN
PEAK
SIGNAL
INSERT
+ 48V
PAD
3
4
5
GAIN
34 10 +
GAIN
34 10 +
PEAK
SIGNAL
17 18
18
17
25
49
1
1
50
40
30
20
15
10
10
5
0
5
ON
SOLO
SEL
AUTO
1
2
3
4
5
6
Глава 2 — Панель Управления и Задняя Панель

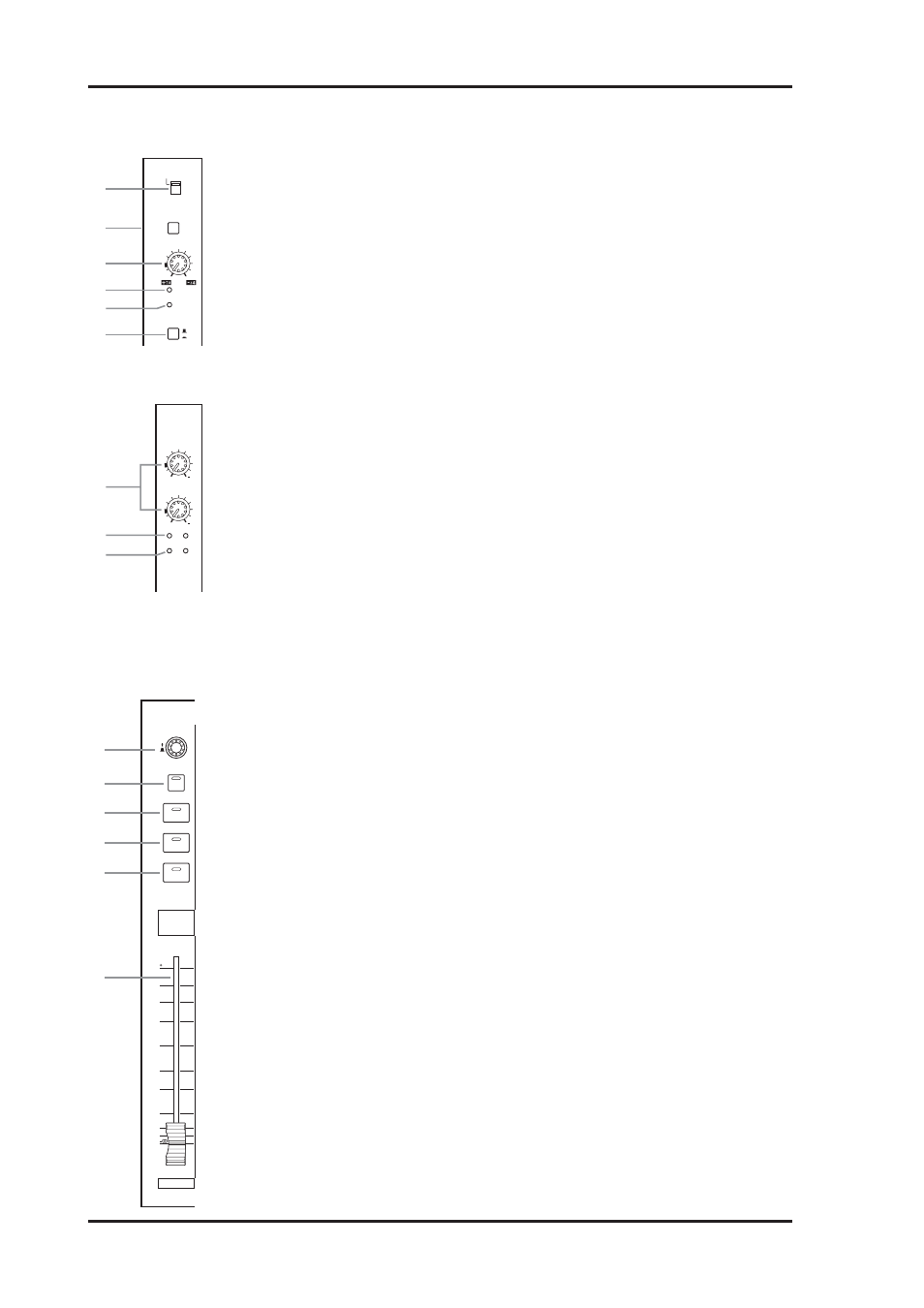

Входная Секция АD – AD Input
Вход AD #1 показан наверху; входы AD #17 и #18 ниже.
 Переключатели +48В ON/OFF (AD 1-16)
Эти переключатели включают/выключают Фантомное питание +48В на каждом
INPUT A (разъем XLR). Фантомное питание используется для подачи питания на
конденсаторные микрофоны или распределительные коробки. См. “Фантомное
питание (AD 1-16)” на стр. 53.
 Переключатели PAD (AD 1-16)
Эти переключатели включают/выключают аттенюатор на 26 дБ для каждого входа AD.
См. стр. 53 для получения дополнительной информации.
 Регуляторы GAIN
Эти регуляторы контролируют усиление на предварительных усилителях входов AD.
Их входная чувствительность от -16 дБ до -60 дБ или от +10 дБ до -34 дБ, когда PAD
включен. Входы AD 17 - 24, имеют входную чувствительность от +10 дБ до -34 дБ. См.
“Усиление” на стр. 53.
 Индикаторы PEAK
Эти индикаторы загораются, когда входной уровень сигнала на 3 дБ ниже отсечения.
См. “Индикаторы PEAK и SIGNAL” на стр. 53.
 Индикаторы SIGNAL
Эти индикаторы загораются, когда входной уровень сигнала на 20 дБ ниже номинала.
См. “Индикаторы PEAK и SIGNAL” на стр. 53.
Переключатели INSERT ON/OFF (AD 1-16)
Эти переключатели служат для включения/выключения вставки входов AD. Для
получения дополнительной информации см.”Вставки AD (AD 1-16) “ на стр. 54.
Секция Канальных линеек – CHANNEL STRIPS
Здесь показана канальная линейка #1.
Функция каждой канальной линейки зависит от выбранного Рабочего Режима (Layer). См.
“Выбор Рабочих Режимов” на стр. 47.
 Кодеры
Эти контроллеры используется для редактирования параметров Входных и Выходных
Каналов. Их операции зависят от выбранного режима Кодера и Рабочего Режима.
Есть два пресетных режима Кодера (Encoder), Панорама и Aux, и два присваиваемых
режима, с более чем 40 выбираемыми параметрами. См. “Выбор Режимов Кодера” на
стр.50.
Также Кодеры используются для введения/выведения параметров, назначенные
на Кодеры во время записи Автомикширования (Automix). Для получения
дополнительной информации см. стр. 183.
 Кнопки AUTO
Эти кнопки используются, чтобы установить запись и воспроизведение
Автомикширования для каждого канала. Их операция зависит от выбранного
Рабочего Режима. Их индикаторы горят оранжевым цветом в режиме готовности к
записи, красным – при записи, и зеленым – во время воспроизведения. См. ”Кнопки
[AUTO] Канальных Линеек” стр. 174.
 Кнопки SEL
Эти кнопки используются, чтобы выбрать Входные и Выходные Каналы для
редактирования в секции Выбранного Канала - SELECTED CHANNEL. Их операция
зависит от выбранного Рабочего Режима. Индикатор кнопки [SEL] выбранного
канала будет гореть. См. “Выбор Каналов” на стр. 48. Кнопки [SEL] могут также
использоваться для канальных пар, а также для добавления и удаления каналов в
группах EQ, Компрессора, Фейдера и Отключения звука.
