Глава 2 — Панель Управления и Задняя Панель

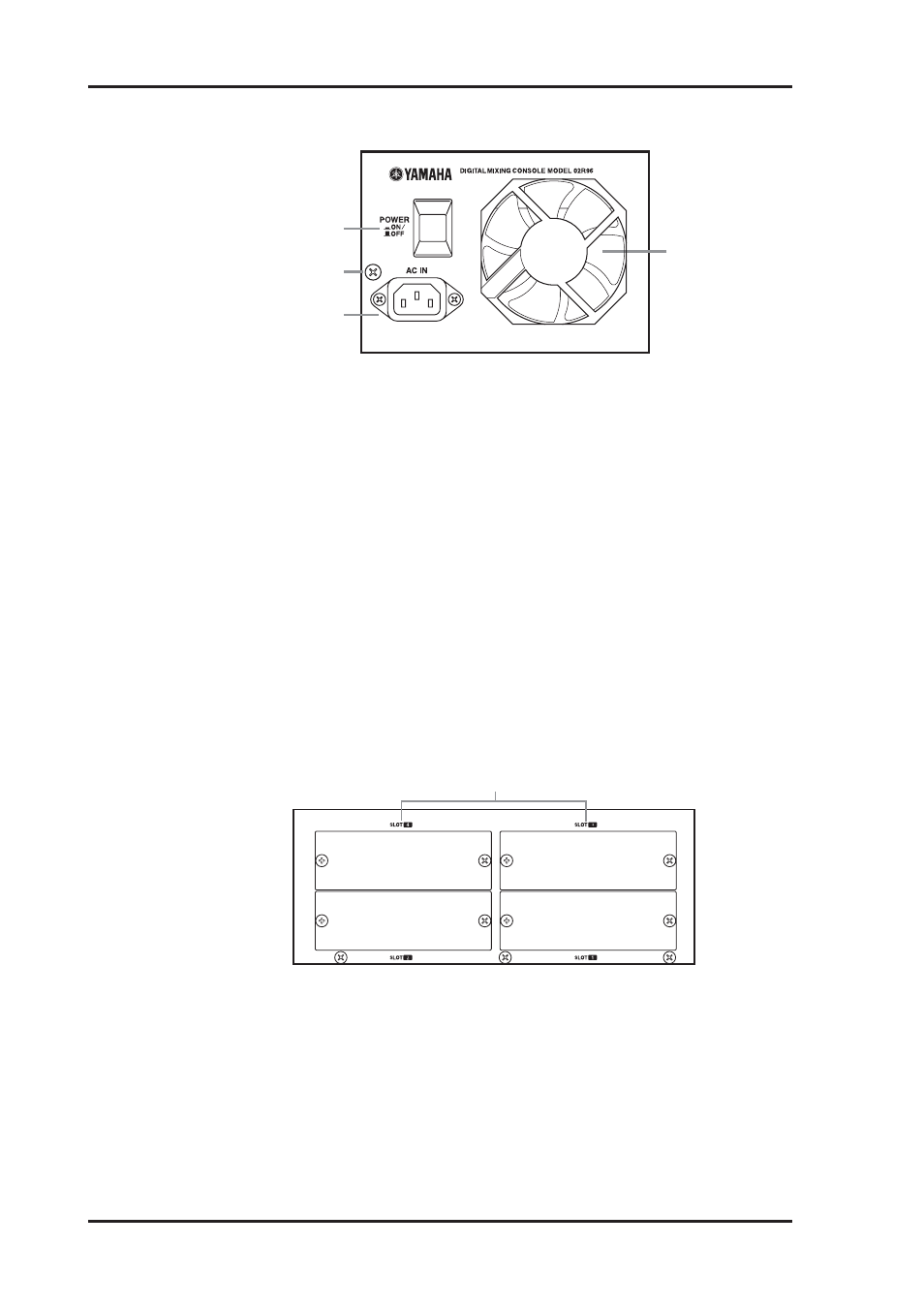

Секция Питания
 Переключатель POWER ON/OFF
Переключатель используется для включения/выключения питания на 02R96. См.
«Включение и выключение 02R96» на стр. 43.
 Винт заземления
Из соображений электрической безопасности и правильной работы сенсорных
фейдеров, важно, чтобы 02R96 был заземлен должным образом. Шнур питания
имеет разъем с тремя контактами, и если клемма заземления розетки заземлена, то
прибор будет заземлен через шнур питания. Если розетка не имеет заземления, этот
винт должен быть подключен к соответствующей точке заземления. Заземление
- эффективный метод для устранения помех от источников промышленной частоты,
интерференции и другого шума.
 Разъем AC IN
Этот разъем используется, для подключения 02R96 к розетке посредством шнура
питания.
См. «Подключение шнура питания» на стр. 43.
 Вентилятор
Вентилятор охлаждает прибор. Если поток воздуха ограничен, 02R96 может
перегреться. Удостоверьтесь, что вентилятор не блокирован.
Секция SLOT
 SLOT 1-4
Четыре слота предназначены для отдельно приобретаемых мини-плат YGDAI, которые
предлагают разнообразие аналоговых и цифровых вариантов ввода/вывода (I/O). См.
«Входы и выходы Слота» на стр. 59. Входы слота могут быть патчированы к Входным
Каналам или Входам Инсертов. См. «Входное Патчирование» на стр. 66. Сигналы
Выходных Шин, Дополнительных Отправок, Стерео Выхода, Прямых Выходов и
Каналов Объемного Звука могут быть патчированы (коммутированы) к Выходам
Слота. См. «Выходное Патчирование» на стр. 68.
