12 мониторинг и связь, Мониторинг контрольной комнаты (аппаратной), Глава 12 — мониторинг и связь – Инструкция по эксплуатации Yamaha 02r96v2
Страница 136
136
02R96 Версия 2 — Руководство Пользователя
CONTROL ROOM
2TR D1
2TR A1
2TR D2
2TR A2
2TR D3
STEREO
ASSIGN
1
ASSIGN
2
DIMMER
CONTROL ROOM LEVEL
10
0
TALKBACK
PHONES
LEVEL
0
10
PHONES
Глава 12 — Мониторинг и Связь
12 Мониторинг и Связь

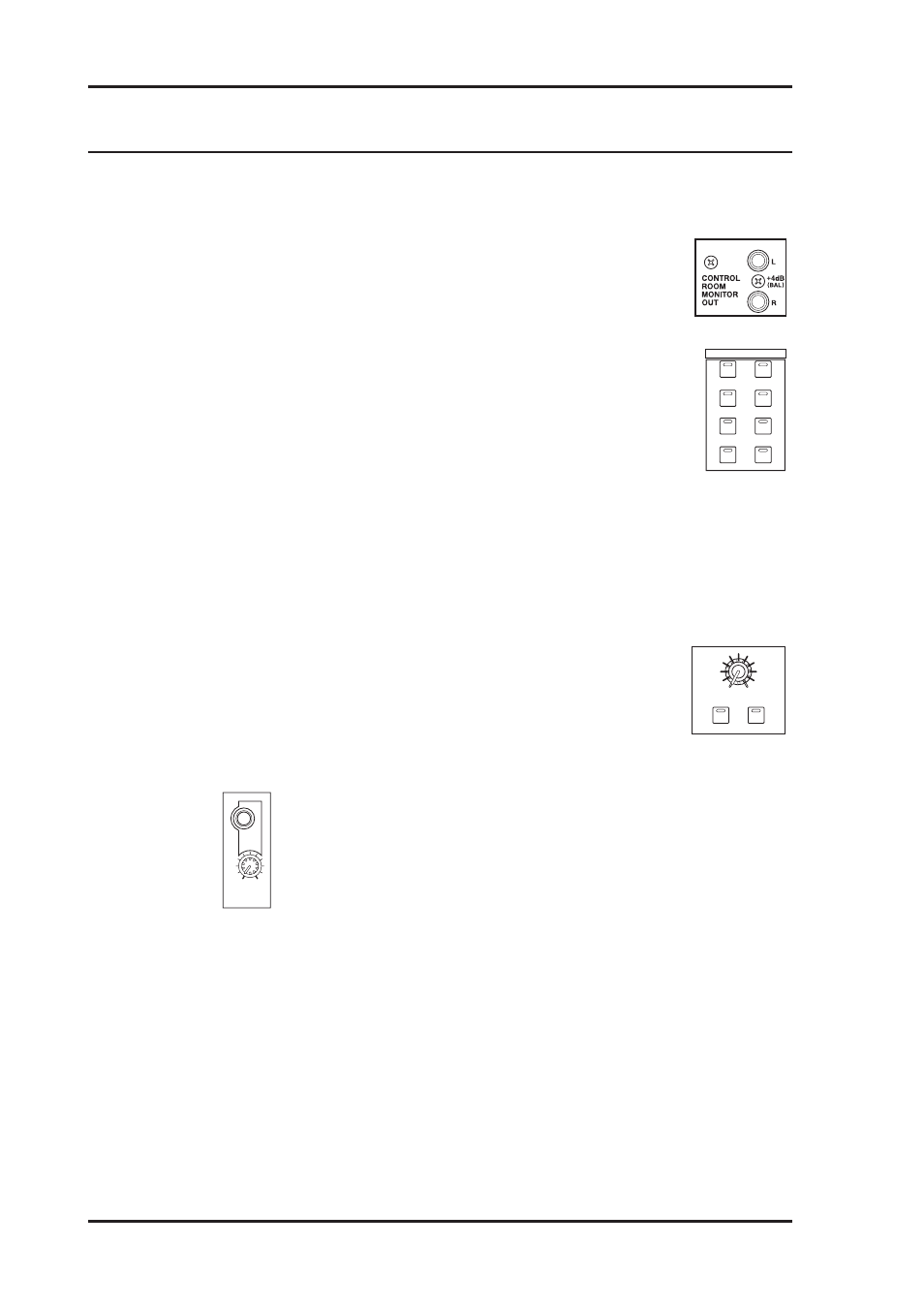

Мониторинг Контрольной Комнаты (Аппаратной)
Выход CONTROL ROOM MONITOR OUT использует
сбалансированные разъемы 1/4-дюйма, номинальный уровень +4
дБ. Обычно используется для подачи сигнала на главные мониторы
контрольной комнаты.
Источник сигнала для выхода Control Room Monitor выбирается
кнопками CONTROL ROOM.
[2TR D1]: Выбирает 2TR IN DIGITAL AES/EBU 1.
[2TR D2]: Выбирает 2TR IN DIGITAL COAXIAL 2.
[2TR D3]: Выбирает 2TR IN DIGITAL COAXIAL 3.
[2TR A1]: Выбирает 2TR IN ANALOG 1.
[2TR A2]: Выбирает 2TR IN ANALOG 2.
[STEREO]: Выбирает Стерео Выход.
[ASSIGN 1]: Выбирает Выходной Канал, назначенный на эту кнопку на странице
Установок Контрольной Комнаты (Control Room Setup). См. “Установки Контрольной
Комнаты” на стр. 137.
[ASSIGN 2]: Выбирает Выходной Канал, назначенный на эту кнопку на странице
Установок Контрольной Комнаты (Control Room Setup). См. “Установки Контрольной
Комнаты” на стр. 137.
Уровень сигнала Control Room Monitor может быть установлен
контроллером CONTROL ROOM LEVEL. Кнопка [DIMMER]
активизирует функцию Dimmer, которая уменьшает сигналы
Control Room Monitor и Surround Monitor на величину, указанную
на странице Установок Контрольной Комнаты (Control Room Setup)
(стр. 137). Функция Dimmer активизируется автоматически, когда
активна функция Двусторонней Связи (Talkback) или Осциллятора
(Oscillator).
Сигнал Control Room Monitor также подается в разъем PHONES, уровень
которого устанавливается контроллером PHONES LEVEL.
