GPI (Универсальный Интерфейс)
6 Используйте кнопки, расположенные справа от параметров OUTPUT (1-8), для
переключения полярности сигналов срабатывания, которые выводятся, когда Вы
управляете источниками срабатывания.
: Выход GPI переходит в высокое состояние (открытый), когда источник сигнала
срабатывания активен.
: Выход GPI переходит в низкое состояние (общий провод), когда источник сигнала
срабатывания активен.

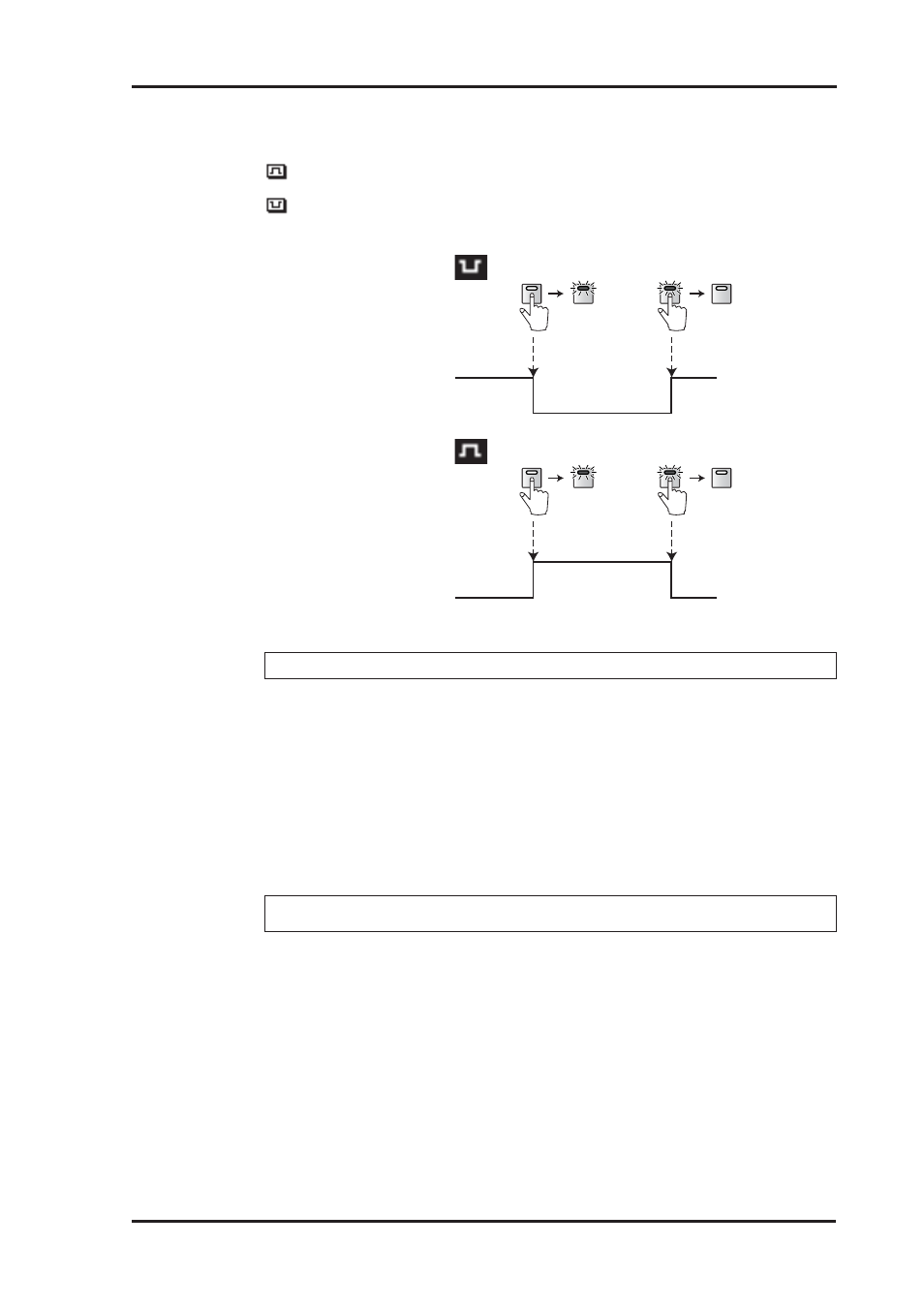

Полярность сигнала срабатывания =
Выходные сигналы на разъеме CONTROL
Полярность сигнала срабатывания =
Выходные сигналы на разъеме CONTROL
В это время сигнал срабатывания выводится с разъема CONTROL, когда Вы управляете
назначенными параметрами или регуляторами.
Замечание: Полный список назначаемых параметров и регуляторов см. на стр. 253.
xxx FADER ON: Сигнал срабатывания 250 мс передается, когда Вы поднимаете микшер от.
xxx FADER OFF: Сигнал срабатывания 250 мс передается, когда Вы опускаете микшер до.
xxx FADER TALLY: Сигнал срабатывания становится активен, когда микшер установлен на
любой другой уровень и отключается, когда уровень микшера равен заданному.
UDEFxx LATCH: Нажатие соответствующей кнопки секции USER DEFINED KEYS
активирует сигнал срабатывания, повторное нажатие той же кнопки отключает его.
UDEF xx UNLATCH: Сигнал срабатывания 250 мс передается при каждом нажатии
соответствующей кнопки секции USER DEFINED KEYS.
REC LAMP: Этот источник может использоваться для управления сигнальной лампой
«ЗАПИСЬ» вне студии. Этот сигнал срабатывания активен, когда светится индикатор
кнопки [REC] (Запись).
POWER ON: Этот сигнал срабатывания активен, когда включено питание 02R96.
Важное примечание: Выходы GPI — это выходы с открытым коллектором. Входы GPI
имеют внутреннюю «подтяжку» к 5 В.
