336
02R96 Версия 2 — Руководство Пользователя
56
O VER
1
3
4
7
6
8
2
5
9
Приложение D: Дополнительное оборудование

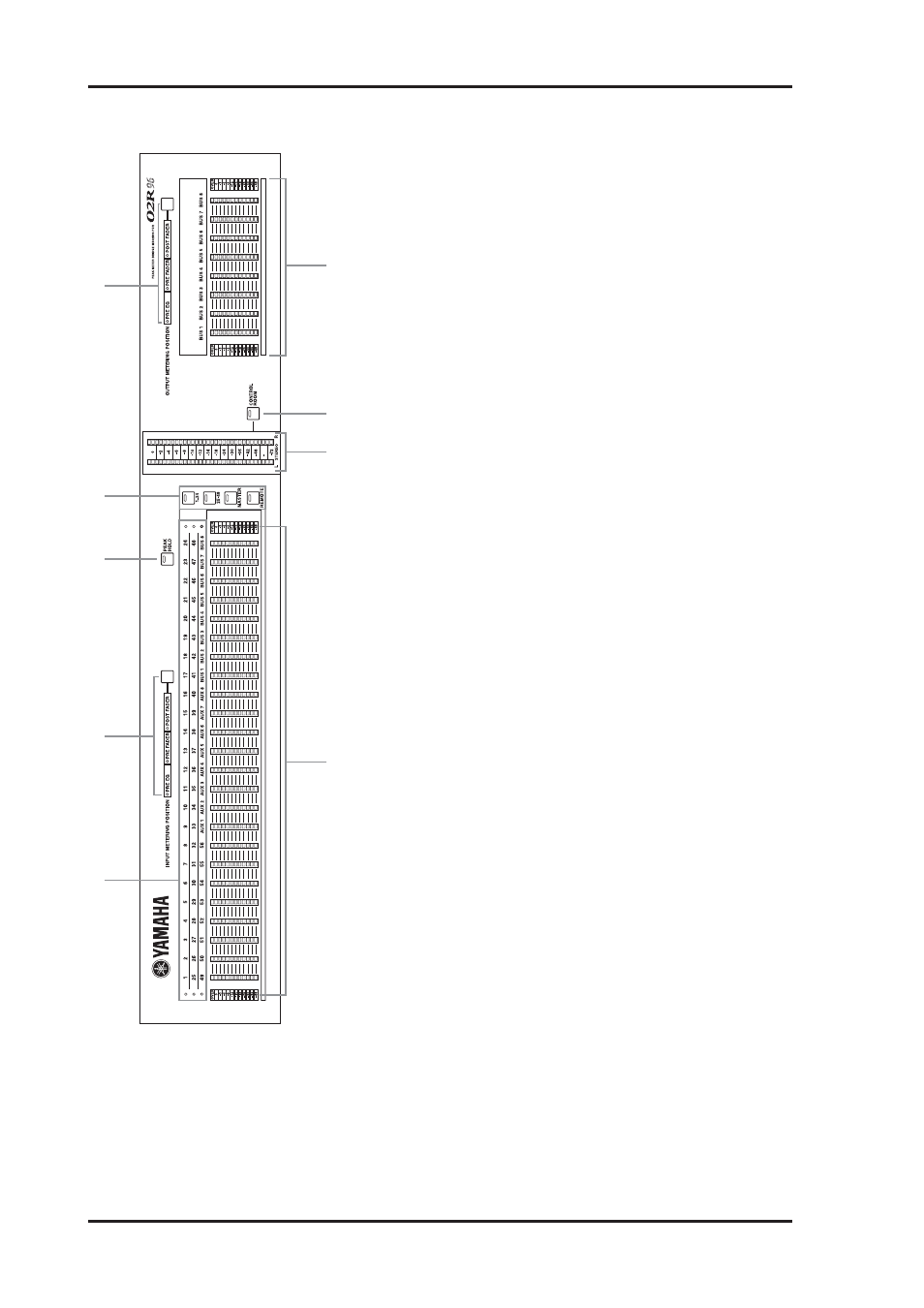

Органы управления мостового измерителя
 Индикаторы каналов
Эти индикаторы сообщают о том, какие каналы измеряются
в данный момент: входные каналы 1 ... 24, 25 ... 48 или 49 ... 56,
каналы внешнего посыла 1 ... 8 или выходы шины 1 ... 8.
 Кнопка и индикаторы INPUT METERING POSITION
Данная кнопка предназначена для установки позиции
измерения входных каналов: до эквалайзера, до фэйдера или
после фэйдера. Они работают синхронно с кнопками PRE OQ
(до эквалайзера), PRE FADER (до фэйдера) и POST FADER
(после фэйдера) для входных каналов на странице измерений
Meter. Индикаторы отображают текущее состояние.
 Кнопка PEAK HOLD
Данная кнопка предназначена для включения и выключения
режима фиксации пиков Peak Hold. Когда режим Peak Hold
включен, индикатор кнопки подсвечивается. Она работает
синхронно с кнопками PEAK HOLD на странице измерений
Meter.
 Кнопки LAYER
Данные кнопки предназначены для выбора слоя для
измерения. Индикатор кнопки выбранного в данный
момент слоя подсвечивается. Если включен режим
следования измерения за слоями (Meter Follow Layer) в меню
предпочтений (см. 231), эти слои выбираются автоматически
при нажатии кнопки LAYER на 02R96.
 Кнопка и индикаторы OUTPUT METERING POSITION
Данная кнопка предназначена для установки позиции
измерения выходных каналов: до эквалайзера, до фэйдера
или после фэйдера. Они работают синхронно с кнопками
PRE OQ (до эквалайзера), PRE FADER (до фэйдера) и POST
FADER (после фэйдера) для выходных каналов на странице
измерений Meter. Индикаторы отображают текущее
состояние.
Указатели уровня
На этот 12-сегментный светодиодный дисплей выводятся
уровни сигналов каждого из каналов выбранного в данный
момент слоя.
Указатели уровня STEREO
На этот 32-сегментный светодиодный дисплей выводятся
уровни сигналов с выхода Stereo Out.
Кнопка CONTROL ROOM
Данная кнопка предназначена для выводя уровня сигнала
контрольного помещения (Control Room) на указатели уровня
STEREO. Когда указатели уровня STEREO отображают
уровень сигнала CONTROL ROOM, их индикаторы
подсвечиваются.
Указатели уровня BUS
На этот 12-сегментный светодиодный дисплей выводятся
уровни сигналов на выходе Bus Out.
