38
02R96 Версия 2 — Руководство Пользователя
2
1
1
Глава 2 — Панель Управления и Задняя Панель
Входная Секция AD

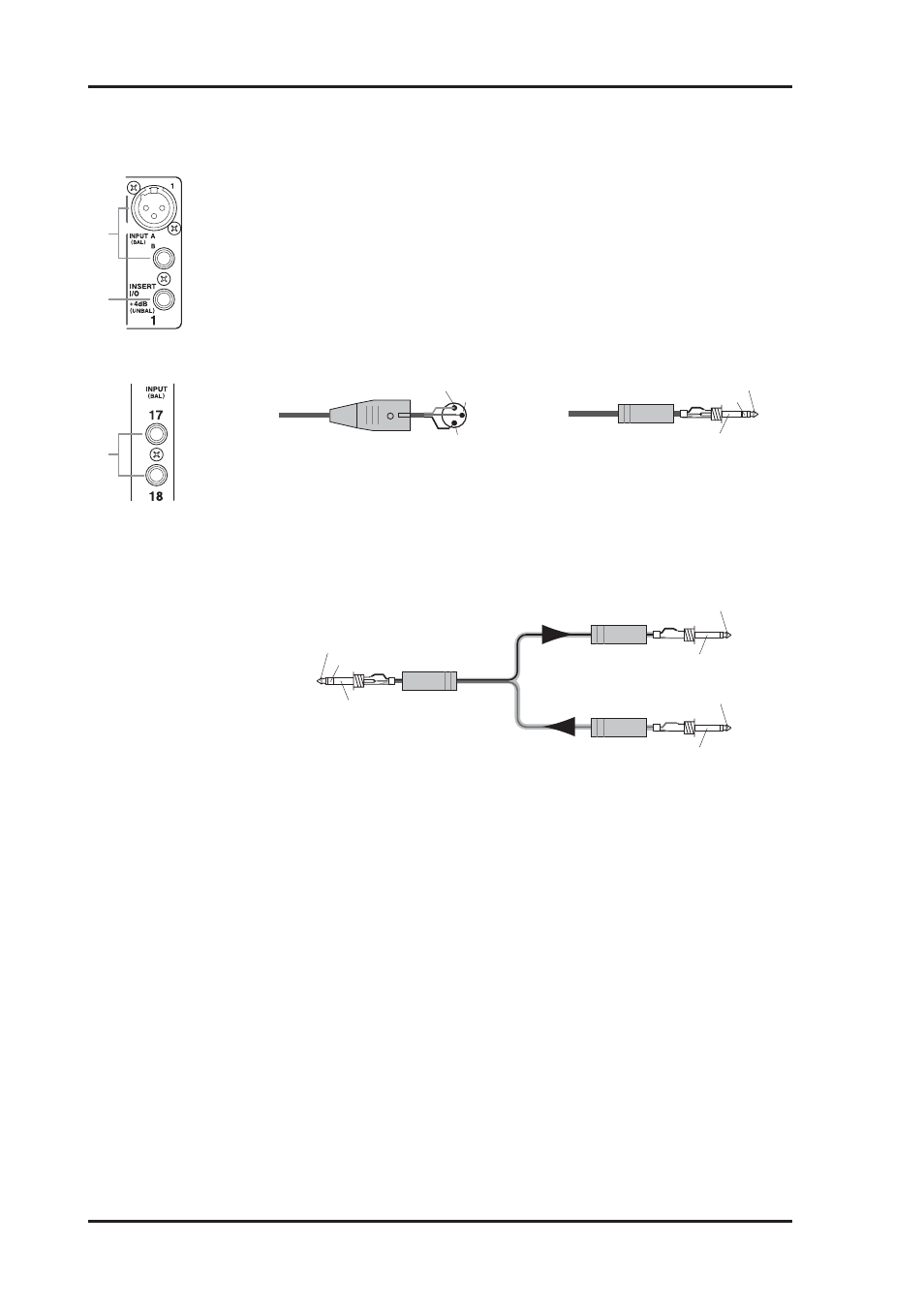

Вход AD #1 показан в верхней части рисунка; Входы AD #17 и #18 ниже.
 Разъемы INPUT A и B (BAL)
Входы AD 1-16 - сбалансированные разъемы типа XLR-3-31 и сбалансированные 1/4-
дюймовые разъемы, с номинальным входным диапазоном -60 дБ - +10 дБ. Фантомное
питание (+48В) подается на разъемы XLR, с индивидуальными выключателями
ON/OFF для каждого входа. Разъемы 1/4, которые могут также использоваться с
несбалансированными штекерами, имеют приоритет над разъемами XLR - когда
штекер вставлен, разъем XLR отсоединяется. Входы AD 17-24 - сбалансированные,
1/4-дюймовые разъемы. Входы AD могут быть патчированы (коммутированы)
индивидуально к Входным Каналам или Входам Вставки (Insert Ins) - Инсертам. См.
“Входная Секция AD” на стр. 53.
 Разъемы INSERT I/O +4 дБ (UNBAL) (AD 1-16)
Несбалансированные 1/4-дюймовые TRS разъемы используются для подключения
внешних сигнальных процессоров и т.д., к входам AD 1 - 16. Они распаяны следующим
образом: рукав - земля, кольцо - возврат, наконечник - отправка. Номинальный
уровень сигнала - +4 дБ. Вставки (Инсерты) могут быть включены или выключены
индивидуально, выключателями INSERT ON/OFF. См. “Входная Секция AD”
на стр. 53.
Штекер XLR
1(земля)
3(холодный)
2(горячий)
Штекер 1/4” TRS
Наконечник (горячий)
Кольцо (холодный)
Рукав (земля)
Наконечник (отправка)
Кольцо (возврат)
Рукав (земля)
Штекер 1/4” TRS
К гнезду INSERT
Штекер 1/4”
Штекер 1/4”
Наконечник (отправка)
Рукав (земля)
На вход процессора
Наконечник (отправка)
Рукав (земля)
На выход процессора
