39
02R96 Версия 2 — Руководство Пользователя
2 1 3
4 5 6

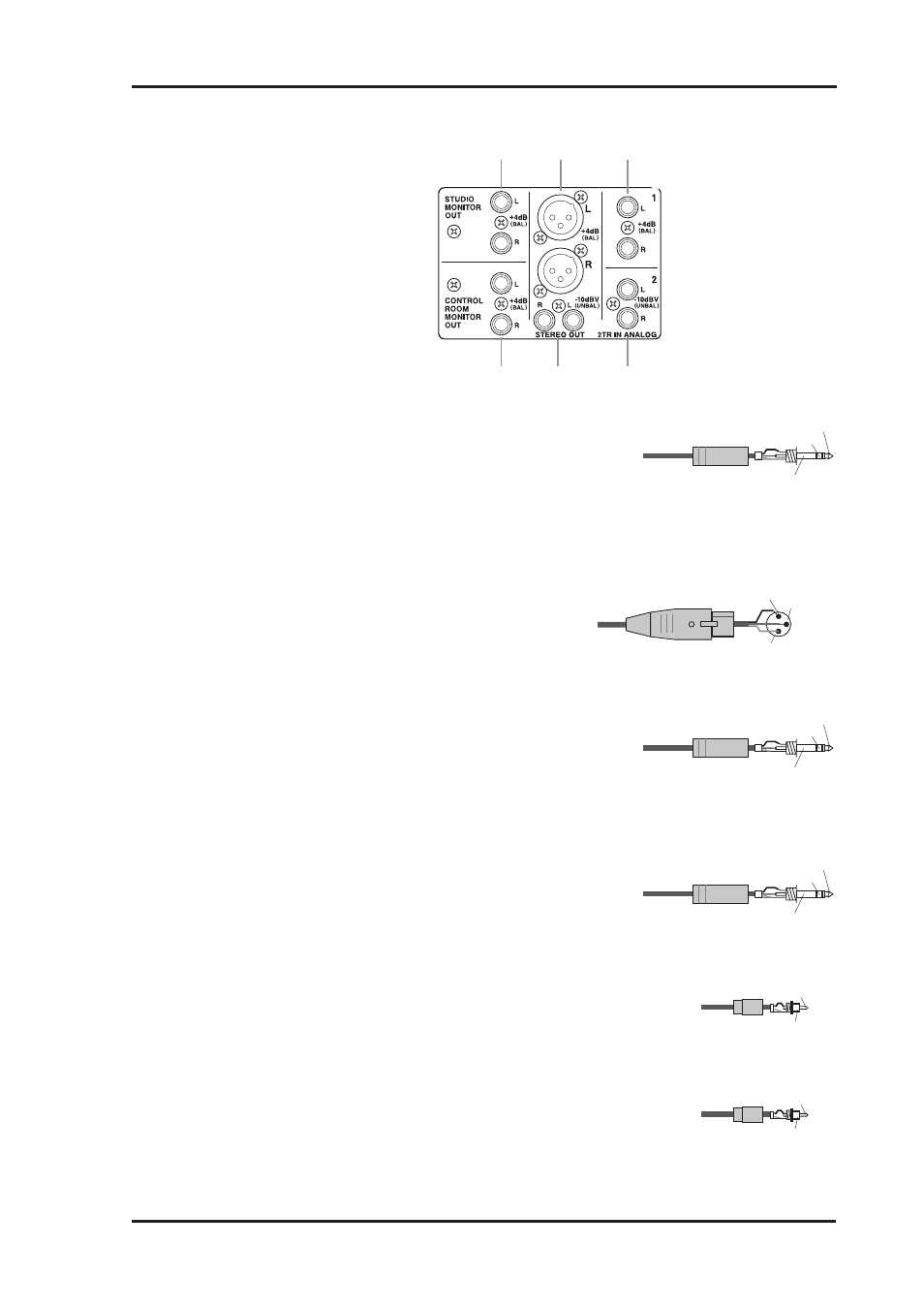

Задняя Панель
Секция I/O Аналогового Мастера (Analog Master)
 STUDIO MONITOR OUT +4 дБ (BAL)
Сбалансированные 1/4-дюймовые TRS штекеры,
номинальный выходной уровень +4 дБ, являются
выходными для аналогового сигнала Studio Monitor,
для мониторинга Рукав (земля) в студии. Источник,
выбранный кнопками STUDIO в секции MONITOR,
может быть Дополнительной Отправкой (Aux Send) #7, Дополнительной Отправкой
#8, Стерео Выходом, или Контрольной Комнатой (Control Room). Выходной уровень
определяется контроллером STUDIO LEVEL.
См. “Студийный Мониторинг” на стр. 137.
 STEREO OUT +4 дБ (BAL)
Сбалансированные выходные разъемы типа XLR-
3-32 c номинальным выходным уровнем +4 дБ,
выход аналогового Стерео Выхода, к которому
обычно подключается стерео вход 2-х трекового
устройства записи. Они распаяны следующим образом: контакт 1 (земля), контакт 2 (+), и
контакт 3 (-). См. “Разъемы Стерео Выхода” на стр. 92.
 2TR IN ANALOG 1 +4 дБ (BAL)
Сбалансированные входные штекеры 1/4” TRS
номинальный входной уровень +4 дБ, обычно
используются для подключения аналоговых стерео выходов
2-х трекового устройства записи. Сигналы, направляемые
сюда, могут контролироваться через выход CONTROL ROOM MONITOR OUT, нажатием
кнопки CONTROL ROOM [2TR A1]. Кроме того, эти входы могут патчироваться на
Входные Каналы или Инсерты (Insert Ins). См. “Аналоговые входы 2TR” на стр. 54.
 CONTROL ROOM MONITOR OUT +4 дБ (BAL)
Сбалансированные выходные штекеры 1/4” TRS,
номинальный выходной уровень +4 дБ, являются выходами
аналоговых сигналов Монитора Контрольной Комнаты
и обычно используются для подачи сигналов на главные
мониторы Контрольной Комнаты. См.” Мониторинг Контрольной Комнаты” на стр. 136.
 STEREO OUT -10 дБв (UNBAL)
Несбалансированные выходные разъемы, с номинальным
выходным уровнем -10 дБв, являются выходными для
аналогового Стерео Выхода и обычно используются для
подключения стерео 2-х трекового устройства записи. См.
“Разъемы Стерео Выхода” на стр. 92.
2TR IN ANALOG 2 -10 дБв (UNBAL)
Несбалансированные входные разъемы, с номинальным
входным уровнем -10 дБв, и обычно используются, чтобы
подключить аналоговые выходы стерео 2-х трекового
устройства записи. Сигналы могут контролироваться через
выходы CONTROL ROOM MONITOR OUT, нажатием кнопки CONTROL ROOM [2TR
A2]. Кроме этого, эти входы могут патчироваться к Входным Каналам или Инсертам. См.
“Аналоговые входы 2TR” на стр. 54.
Наконечник (горячий)
Кольцо (холодный)
Рукав(земля)
Штекер 1/4” TRS
Штекер XLR
2 (горячий)
3 (холодный)
1(земля)
Наконечник (горячий)
Кольцо (холодный)
Рукав(земля)
Штекер 1/4” TRS
Наконечник (горячий)
Кольцо (холодный)
Рукав(земля)
Штекер 1/4” TRS
Наконечник (горячий)
Рукав(земля)
Телефонный штекер
Наконечник (горячий)
Рукав(земля)
Телефонный штекер
