Панель Управления
Джойстик - Joystick
Этот контроллер может использоваться для панорамирования Объемного звука,
стандартного панорамирования или управления эффектом реверберации 5.1. Когда
индикатор кнопки [EFFECT] горит, Джойстик управляет эффектом Реверберации
5.1.См. “REVERB 5.1” на стр. 276. Когда индикатор кнопки [EFFECT] выключен,
а индикатор кнопки [GRAB] включен, Джойстик управляет панорамированием
Объемного звука выбранного Входного Канала. Когда кнопки [EFFECT] и [GRAB]
выключены, а Auto Grab включено, Джойстик все еще может использоваться для
панорамирования Объемного звука. См. стр. 85. Когда индикатор кнопки [EFFECT]
выключен, а индикаторы кнопки [GRAB] и кнопки [LINK] включены, Джойстик может
использоваться для стандартного панорамирования совместно с контролером PAN.
См. “ Панорамирование Входных Каналов “ на стр. 83.

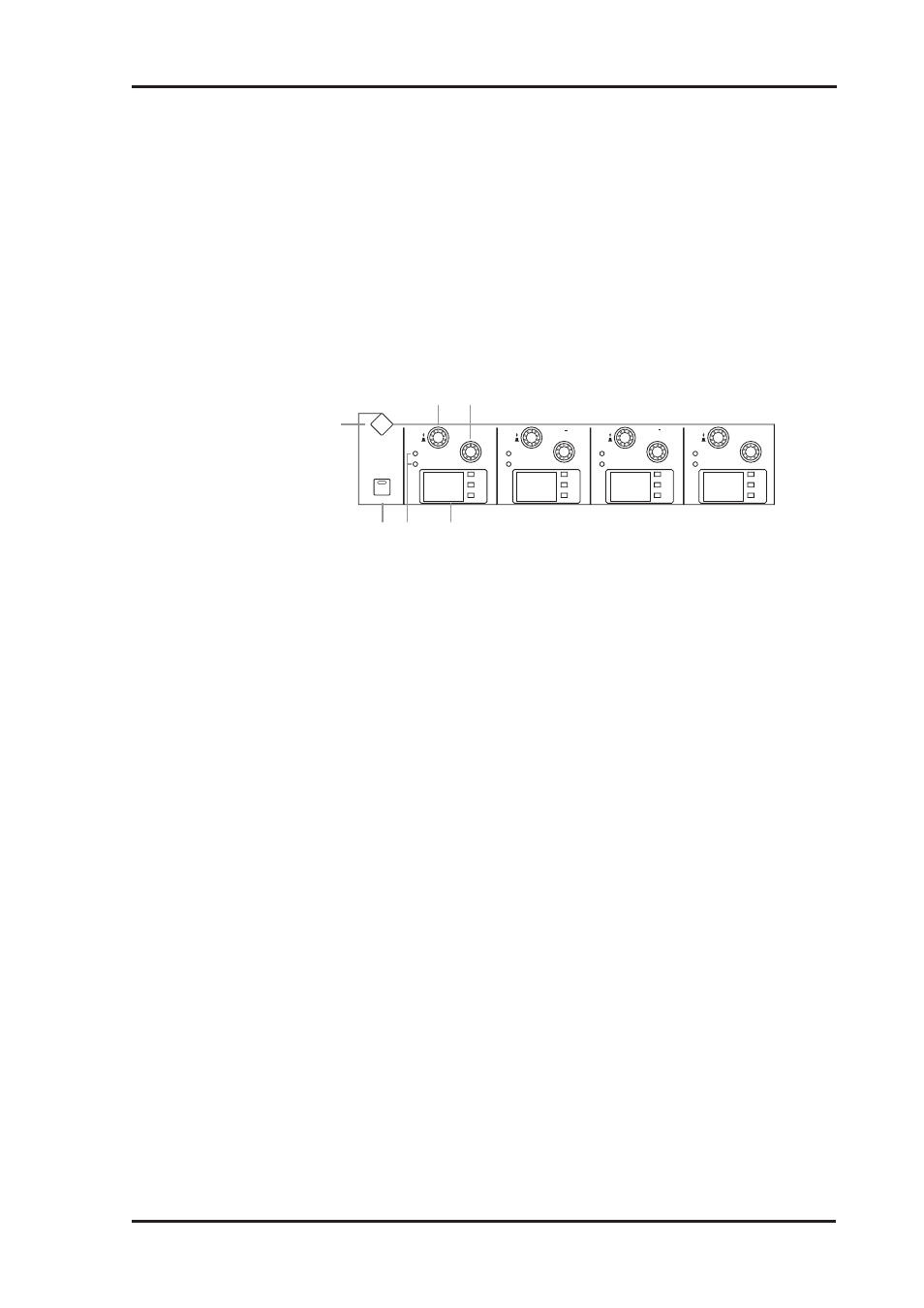

Эквалайзер – EQUALIZER
 Кнопка EQUALIZER DISPLAY
Эта кнопка используется для выбора страниц: Редактирование Эквалайзера (Equalizer
Edit), Библиотека Эквалайзера (Equalizer Library), Аттенюатор Входного Канала (Input
Channel Attenuator/Shift er) и Выходной Аттенюатор (Output Attenuator).
 Контроллеры FREQUENCY/Q
Это вращательные регуляторы и кнопочные переключатели. Переключатели
используются для выбора частоты или Q. Индикаторы FREQUENCY/Q показывают
текущую установку. Вращательные контроллеры используются для установки частоты
или Q, выбранные нажимными переключателями. См. “Использование EQ” на стр. 111.
 Контроллеры EQ GAIN
Эти контроллеры используются для установки усиления каждой полосы EQ. См.
“Использование EQ” на стр. 111.
 Кнопка EQ ON
Эта кнопка используется для включения/выключения EQ выбранного канала. Ее
индикатор горит, когда EQ включен. См. “Использование EQ” на стр. 111.
 Индикаторы FREQUENCY/Q
Эти индикаторы показывают установку каждого контроллера в положение
FREQUENCY или Q. Индикатор FREQUENCY горит, когда выбрано управление
частотой; индикатор Q, когда выбрано управление Q. См. “Использование EQ”
на стр. 111.
Дисплеи EQ
Обычно эти дисплеи показывают частоту каждой полосы. При регулировке GAIN,
отображается значение усиления. При регулировке Q, отображается значение Q. Если
усиление или Q не регулируются в течение двух секунд, вновь появляется значение
частоты. См. “Использование EQ” на стр. 111.
