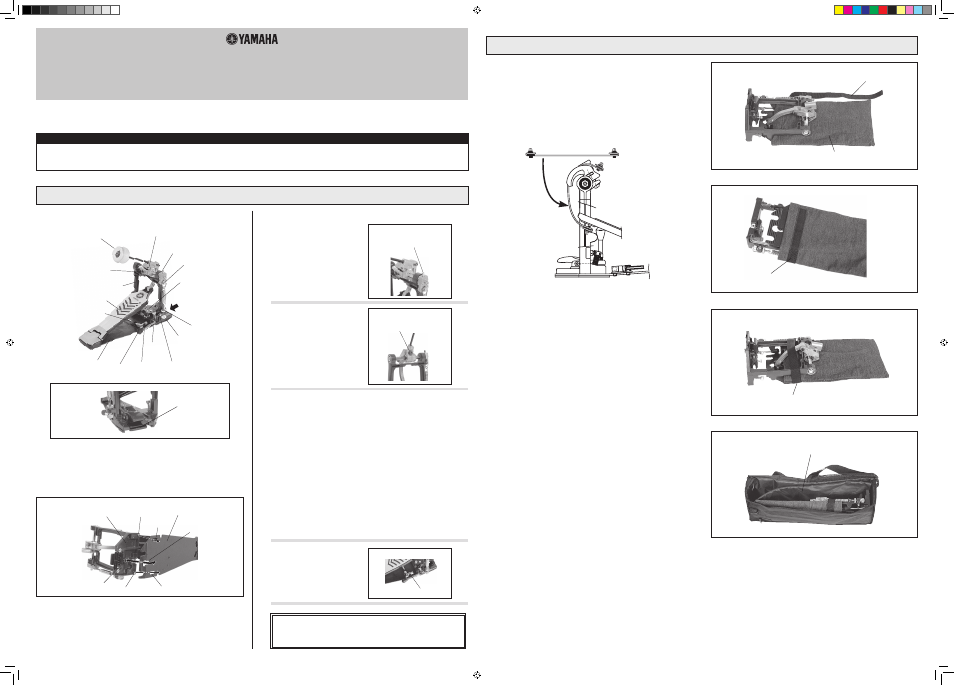

НОЖНАЯ ПЕДАЛЬ

FP9415/FP9315/FP8215/

FP8110/FP7210/FP6210/DFP9415/

DFP9315/DFP9315L/DFP8215/DFP7210

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Введение

Благодарим вас за приобретение ножной педали Yamaha.

Внимательно прочитайте это руководство перед использованием устройства.

ВНИМАНИЕ

Чтобы ножная педаль не расшатывалась во время игры, прочно затяните все зажимные и регулировочные болты.

Для сохранения плавного хода педали по ере необходимости смазывайте все подвижные детали небольшим количеством консистентной смазки

(например, литиевой).

]

Технические характеристики и конструкция могут изменяться без уведомления.

FP9415/FP9315/FP8215

Ножная педаль

[FP9415]

Головка колотушки

Фиксирующий болт колотушки

Болт регулировки угла

площадки педали

Болт регулировки угла колотушки

Витой (пружинящий) ролик

Винт регулировки зажима обода

См. вид спереди (ниже)

Стопорная гайка

Гайка регулировки

натяжения пружины

Болт фиксации натяжения пружины

Шпора

(шип)

Торцевой ключ

Держатель ключа

Площадка педали

Рама

Рычаг зажима

Основание

Вид спереди

Опора обода бас-барабана

(Кроме FP8215)

Фотография 1

Нижняя сторона рамы

Сборка ножной педали

(фотография 1)

Вставьте болт A, расположенный в нижней части рамы, в отверстие в основании B,
затем сдвиньте его в направлении, указанном на фотографии стрелкой. Затем совместите
болты B с соответствующими отверстиями b в основании B. Убедитесь, что болты A и B
совмещены с соответствующими отверстиями, и с помощью прилагаемого торцевого
ключа крепко затяните болт A.

Болт B

Отверстие b

Нижняя сторона основания

Отверстие a

Отверстие b

Болт B

Болт A

Информация о регулировках

Болт регулировки угла

площадки педали

Фотография 2

Болт регулировки угла

колотушки

Фотография 3

Регулировка угла колотушки
(фотография 2)
С помощью прилагаемого торцевого
ключа (или ключа для барабана)
ослабьте болт регулировки угла
колотушки, затем отрегулируйте
угол колотушки и затяните болт.

Регулировка угла площадки

педали (фотография 3)
(Кроме FP8215)
Угол площадки педали можно
регулировать.
С п о м о щ ь ю п р и л а г а е м о г о
торцевого ключа ослабьте болт
регулировки угла площадки педали,
затем отрегулируйте угол установки
площадки и затяните болт.

Регулировка натяжения пружины
Усилие обратного хода площадки педали можно регулировать.
С помощью прилагаемого торцевого ключа (или ключа для барабана) ослабьте
болт фиксации натяжения пружины. Отрегулируйте натяжение, вращая
стопорную гайку и гайку регулировки натяжения пружины. После регулировки
затяните болт фиксации натяжения пружины и затяните стопорную гайку.

Зажим обода
Прикрепите зажим к ободу бас-барабана, затем потяните за рычаг на себя.
По сравнению со стандартными моделями эту систему можно подсоединить и
отсоединить от бас-барабана одним движением. При этом зажим обеспечивает
крепкий и прочный захват. Винтом регулировки зажима обода отрегулируйте
зажим по ободьям разного размера.
Регулировочный болт можно поворачивать рукой, не используя прилагаемый
торцевой ключ.

Регулировка шпор
Шпоры удерживают педаль, не давая ей смещаться во время игры.
Отрегулируйте шпоры на требуемую длину, поворачивая их по часовой
стрелке (для увеличения длины) или против часовой стрелки (для уменьшения
длины).

Фотография 4

Торцевой ключ

Торцевой ключ (фотография 4)
Прикрепите прилагаемый торцевой
ключ к держателю на основании.

Внимание: Для регулировки или затягивания любых деталей

используйте только прилагаемый торцевой ключ.

Использование любого другого инструмента

может привести к повреждению деталей.

FP9415/FP9315/FP8215

Ножная педаль

Присоединение ремня

(FP9315/DFP9315)

]

Педаль FP9315 можно использовать либо с двойной цепью, которая
устанавливается производителем, либо с ремнем. Можно свободно
использовать либо то, либо другое.

К прилагаемому ремню прикреплена металлическая опора, болт и шайба.
Снимите болт и шайбу, с помощью которых крепится цепь, и подсоедините
их к педали.

Мягкий чехол (FP9415/DFP9415/FP9315/DFP9315)

В комплект поставки входит мягкий чехол. Перед тем как положить педаль в
мягкий чехол, сложите ее и наденьте на нее защитный пакет, предохраняющий
площадку педали (фотография 5).
После этого наденьте пакет так, чтобы застежка на «липучке» оказалась снизу
педали (см. фотографию 6).
Затем прикрепите пакет к раме ремнем (см. фотографию 7).
Прикрепите разделительную пластинку внутри мягкого чехла к застежке на «липучке»
Velcro®, затем положите педаль в защитном пакете в чехол (фотография 8).
Такие принадлежности, как колотушки и т.д., можно хранить в карманах чехла
и т.д.
Мягкий чехол пригоден для хранения как одиночных, так и двойных педалей
(карданов).

Фотография 5

Застежка на «липучке»

Защитный пакет

Фотография 6

Застежка на «липучке», прикрепленная к

защитному пакету.

Фотография 7

Ремень

Фотография 8

Разделительная пластинка
