02R96 Версия 2 — Руководство Пользователя
PHONES
LEVEL
0
10
0
10
0
10
TALKBACK LEVEL
STUDIO
LEVEL
PHONES
3
5
4
1
2
DISPLAY
STUDIO
AUX7
AUX8
SOLO
CONTROL
ROOM
STEREO
BUS
SLOT
CONTROL ROOM
2TR D1
2TR A1
2TR D2
2TR A2
2TR D3
STEREO
ASSIGN
1
ASSIGN
2
SURROUND
CLEAR
DIMMER
CONTROL ROOM LEVEL
10
0
10
0
TALKBACK
SURROUND MONITOR LEVEL
MONITOR
DISPLAY
STUDIO
AUX7
AUX8
CONTROL
ROOM
STEREO
MONITOR
1
2
4
3
5

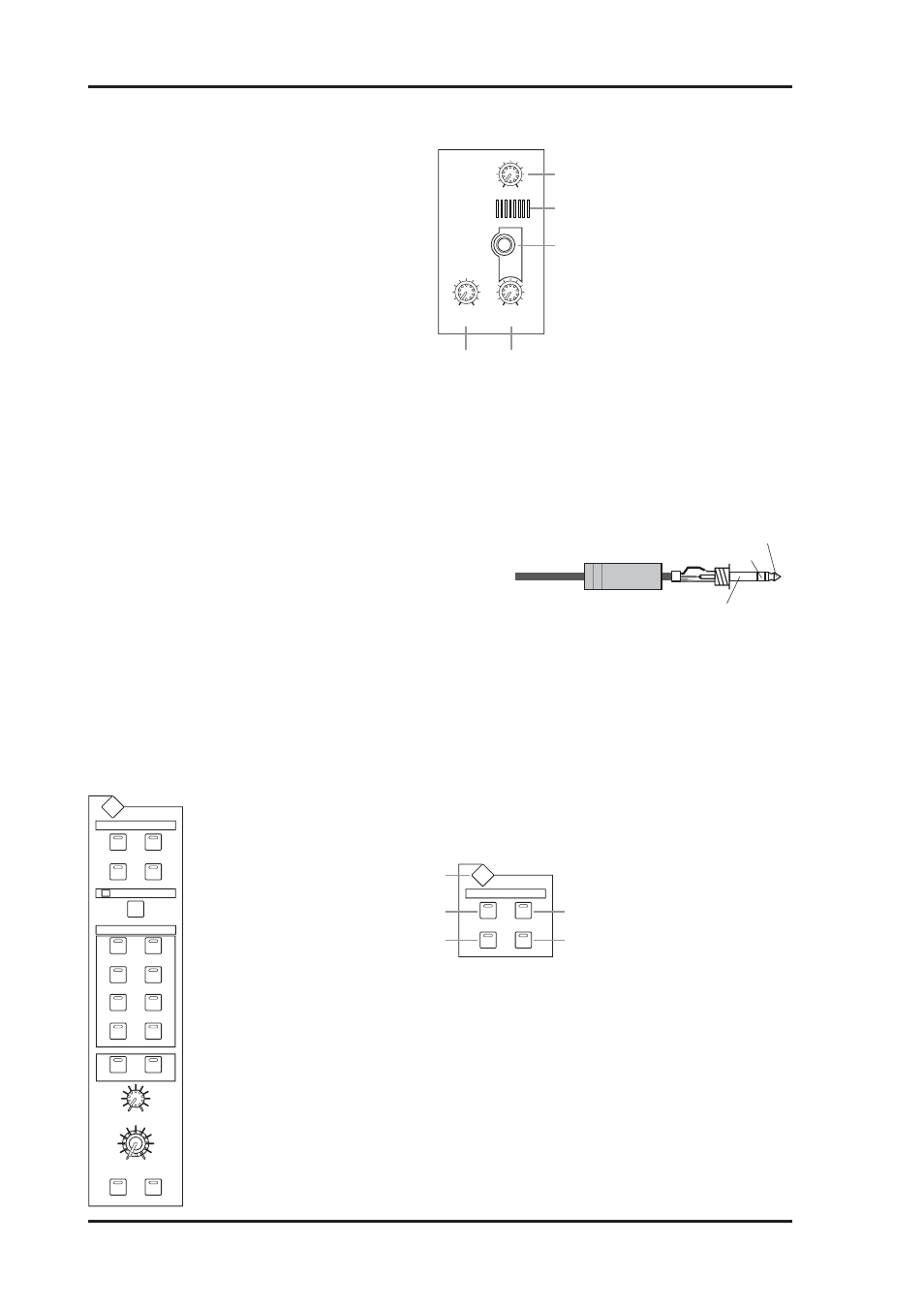

Секция Мониторов, Наушников и Двусторонней Связи – MONITORING,
PHONES & TALKBACK SECTION
Контроллер STUDIO LEVEL
Этот контроллер используется для установки уровня выхода STUDIO MONITOR OUT.
См. “Студийный мониторинг” на стр. 137.
Контроллер PHONES LEVEL
Этот контроллер используется для установки уровня выхода PHONES. См. стр.136
Разъем PHONES
Этот стерео разъем TRS типа выводит
комнатный сигнал контроллера
для мониторинга через пару стерео
наушников.
Микрофон
Этот внутренний микрофон используется для двусторонней связи.
См. “Использование Двусторонней Связи” на стр.142.
Контроллер TALKBACK LEVEL
Данный контроллер используется для установки уровня внутреннего микрофона. См.
стр. 142.
Секция Мониторинга – MONITOR
Различные подсекции секции MONITOR объясняются ниже.
Студия – STUDIO
Кнопка MONITOR DISPLAY
Эта кнопка используется для выбора следующих страниц: Установка Соло (Solo
Setting), Установка Комнатного Контроллера (Control Room Setup) и Установка
Двусторонней Связи (Talkback Setup). См. “Конфигурация Соло” на стр. 121,
“Мониторинг Контрольной Комнаты” на стр. 136, “Использование Двусторонней
Связи” на стр. 142 и ”Мониторинг Объемного Звука” на стр.138.
Кнопка CONTROL ROOM
Эта кнопка выбирает сигнал Монитора Контрольной Комнаты как источник сигнала
Студийного Монитора (Studio Monitor). Ее индикатор загорается при выборе этого
источника. См. стр. 137.
наконечник (левый)
кольцо (правый)
рукав (земля)
Штекер ¼’’TRS
Глава 2 — Панель Управления и Задняя Панель
