ESPAÑOL
Instalación y montaje del mueble
Conexión
ESPAÑOL
9
RQT9477
9

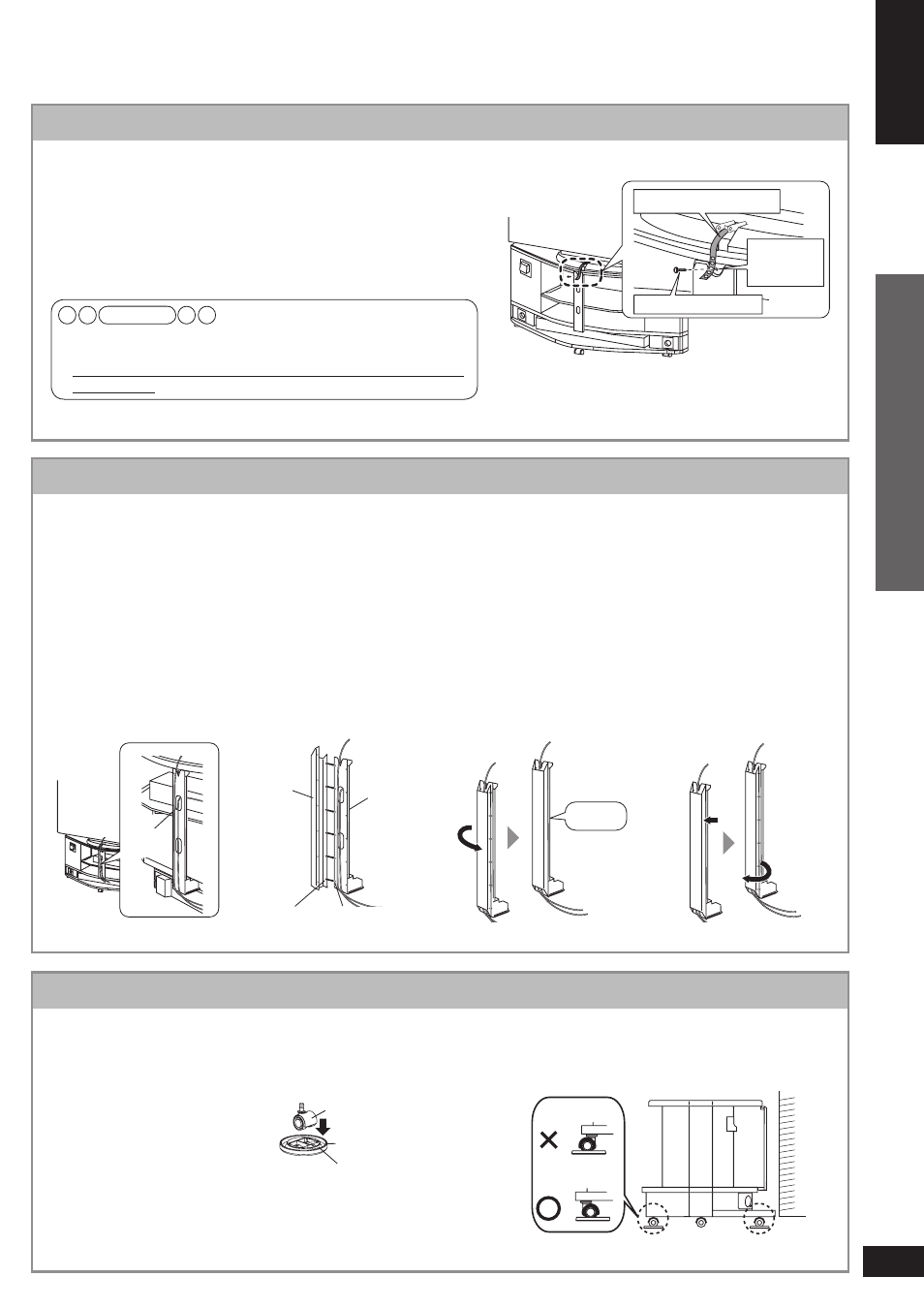

Estabilización de la televisión
Ajuste de las bandejas con ruedas
Montaje de la tapa del cableado
Coloque los bandejas con ruedas debajo de las 4 ruedas
para fi jar el sistema e impedir que se mueva.
• Al ajustar los topes de las ruedas, haga coincidir la tapa de la rueda con
la fl echa en el tope de la rueda tal y como se ilustra a continuación.
• Se necesitan al menos 2 personas para ajustar los bandejas con
ruedas.
Tenga cuidado de no pillarse los dedos.
• Levante el mueble para retirar las bandejas con ruedas. Consulte
la página 7 para ver cómo levantar el mueble.
(Dirección de la rueda)
Oriente las ruedas delanteras y traseras hacia dentro
de forma que las bandejas con ruedas no se desvíen.
1 Recoja los cables
conectados a cada
equipo.
• Para las conexiones a otros
equipos guardados en este
sistema, consulte
“Conexiones del sistema
Home Theater”
(➜ páginas 10 a 13).
• Pase los cables del equipo
del estante por el agujero
del cableado.
2 Haga coincidir el
extremo de la tapa
del cableado con la
funda del cableado.
• Haga coincidir el orifi cio
de fi jación de la tapa del
cableado con el saliente de
la funda.
• La tapa del cableado puede
insertarse en cualquier
dirección.
3 Haga coincidir el
otro extremo, pulse
y ajuste hasta oír un
chasquido.
• Si la tapa del cableado está
alineada incorrectamente,
muévala hacia arriba y
hacia abajo para alinear la
posición.
Para extraer
• Pulse y sostenga el
extremo de la tapa del
cableado para extraerla.
hacia dentro
hacia fuera
(Vista
posterior) Orificio
del
cableado
Orifi cio de
fi jación Saliente
Funda del
cableado
Tapa del
cableado
Chasquido
Tapa
Bandejas con ruedas
Flecha
Fije la televisión al mueble para impedir su posible caída.
Fijación al mueble
• Asegúrese de que utiliza el tornillo anticaídas suministrado para
fi jar la cinta anticaídas, etc. según se muestra en la ilustración a la
derecha. (Si la cinta anticaídas no se incluye con la TV, utilice una
cinta apropiada para la fi jación.)
Fije la cinta anticaídas al orifi cio preparado en la parte posterior
inferior del mueble.
• Cuando fi je la cinta anticaídas suministrada con la televisión, siga
las instrucciones de uso de la televisión.
Orifi cio
preparado
para el tornillo
Cinta anticaídas
Tornillo (incluido)
(Ejemplo de
instalación)
• Si aprieta demasiado el tornillo, agrandará el orifi cio y no fi jará
la televisión.
• Asegúrese de que utiliza el tornillo anticaídas suministrado con
este sistema.
Nota
La ilustración es un ejemplo.
La forma puede variar respecto al producto real.
