УКРАЇНСЬКА
Монтаж
і
складання
рами
Підключення
9
RQT9477
61

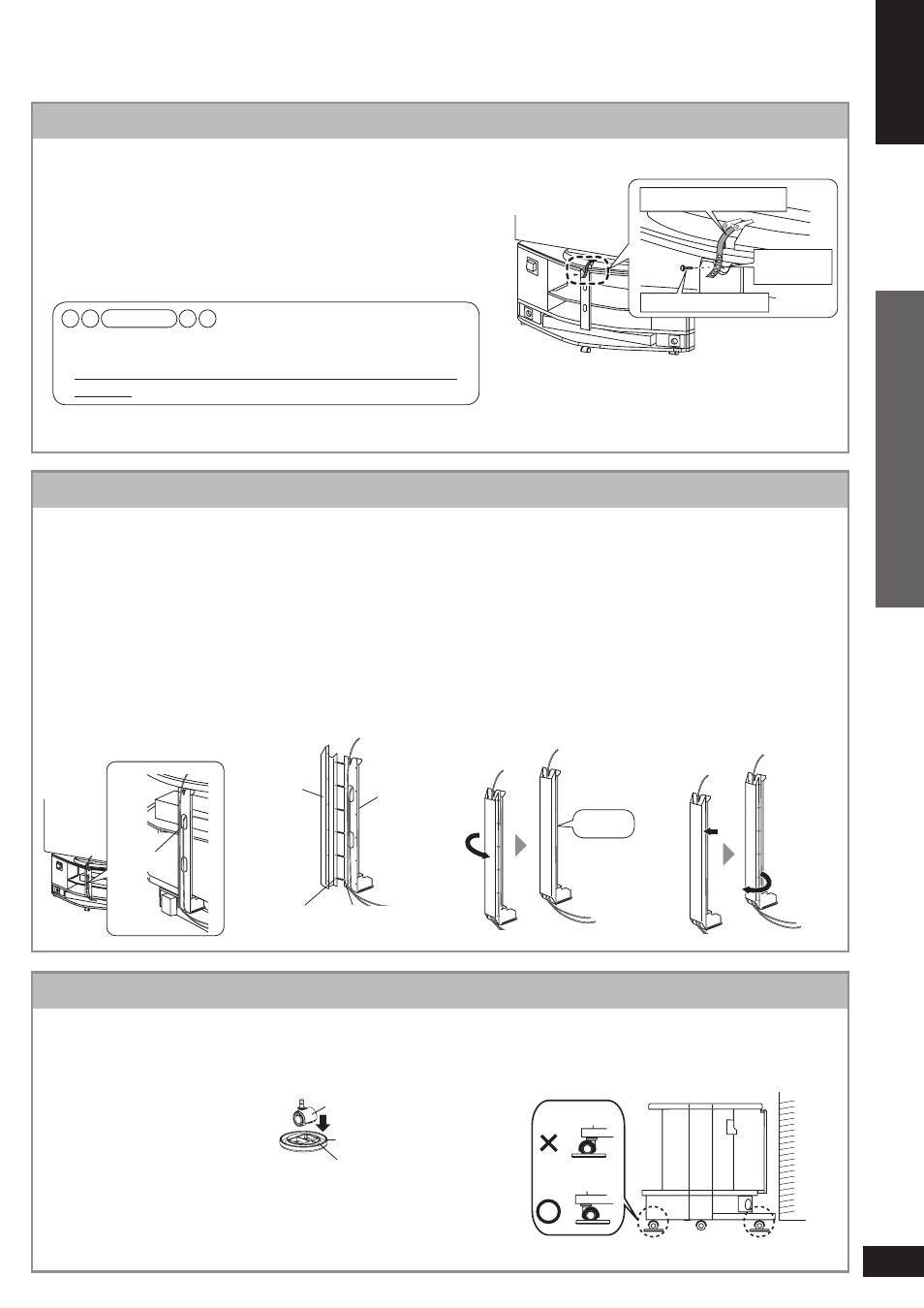

Регулювання коліщат
Поставте стопори під усі коліщатка, щоб система не
рухалася.
• Регулюючи коліщатка, встановіть стопори так, щоб кришка коліщатка
збігалася зі стрілкою на стопорі, як це показано на малюнку.
• Для регулювання коліщат потрібні щонайменше 2 особи.
Обережно, не прищеміть пальці.
• Підніміть раму, щоб вийняти стопори. На стор. 7 показано, як
піднімати раму.
(Напрям коліщатка)
Поверніть усі коліщатка всередину, щоб стопори не
випадали.
всередину
назовні
Монтаж кабельної кришки
1 Зберіть кабелі,
підключені до усіх
пристроїв.
• Інформація стосовно
підключення до системи
іншого обладнання подана
у розділі “Підключення
домашнього кінотеатру”.
(
➜ стор. 10 до 13).
• Протягніть кабелі
обладнання, розміщеного
на поличці, через отвір
кабельної частини.
2 Поставте край
кабельної кришки
на край кабельної
коробки.
• Вставте виступ кабельної
коробки у отвір кабельної
кришки.
• Кришку можна вставляти у
будь-якому напрямі.
3 Вставте інший
кінець і натисніть,
поки кришка не
заклацнеться.
• Якщо кабельна кришка не
вирівняна, порухайте нею
вгору-вниз, щоб вирівняти
положення.
Щоб зняти
• Натисніть і вийміть край
кабельної кришки.
(Вигляд
ззаду)
Кабельний
отвір
Фіксуючий
отвір Виступ
Кабельна
коробка
Кабельна
кришка
Клац!
Кришка
Стопор коліщат
Стрілка
Вирівнювання положення телевізора
Прикріпіть телевізор до рами, щоб він не перекинувся.
Кріплення до рами
• Скористайтеся запобіжним болтом із комплекту для кріплення
запобіжного ременя, як показано на рисунку справа. (Якщо в
комплекті телевізора немає запобіжного ременя, скористайтеся
для кріплення будь-яким іншим.)
Вставте запобіжний ремінь у підготовлений отвір у задній частині
дна рамки.bottom of the rack.
• При кріпленні запобіжного ременя з комплекту телевізора
користайтеся інструкцією до телевізора.
Підготовлений
отвір під болт
Запобіжний ремінь
Болт (в комплекті)
(Приклад
встановлення)
• Якщо затягнути болт надто міцно, він прокручуватиметься і
телевізор не буде фіксуватися.
• Обов’язково використовуйте запобіжний болт з комплекту
системи.
Примітка
Малюнок подано лише як зразок.
Фактичний вигляд може відрізнятися від
зображеного.
