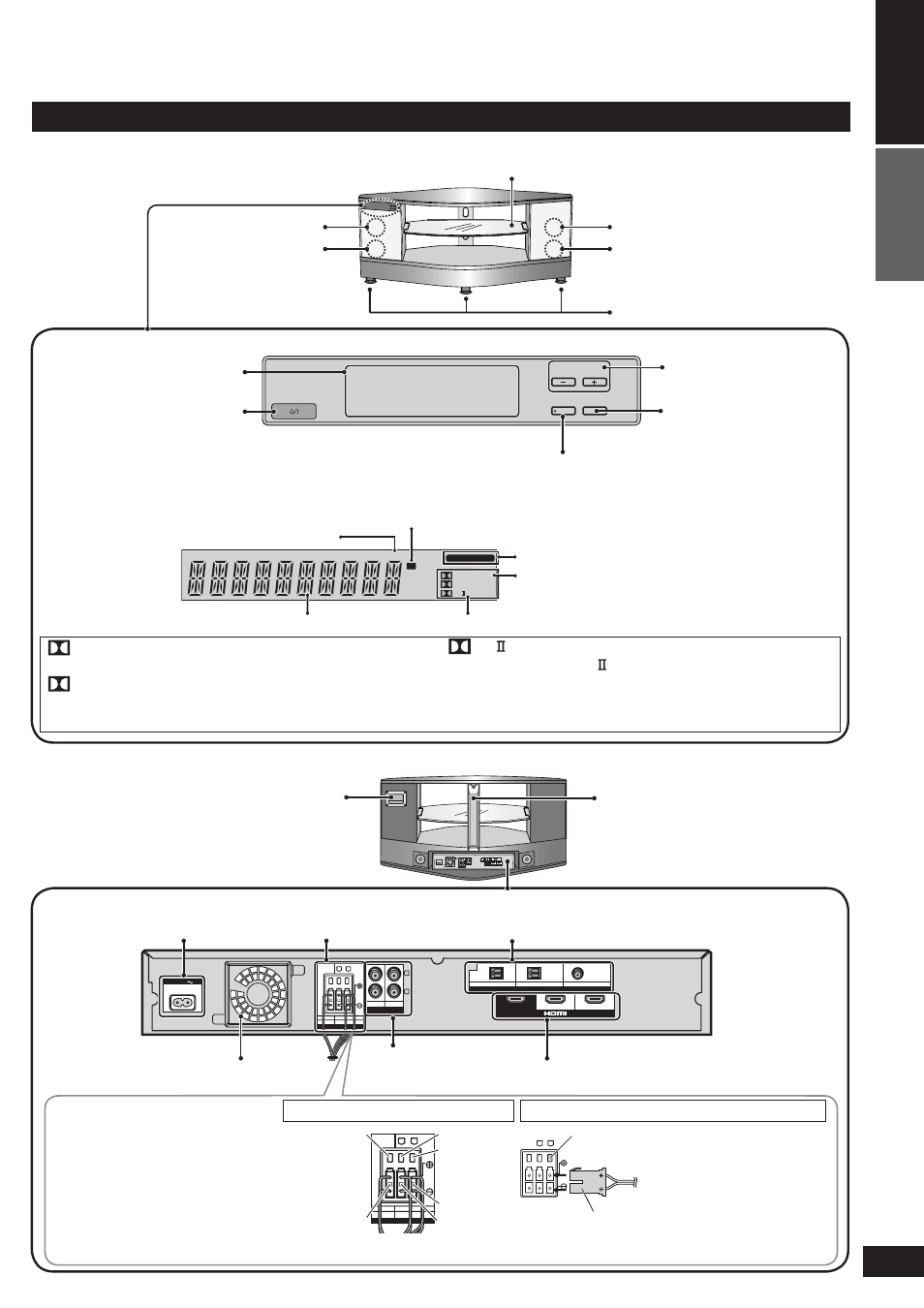

Настоящая система (тумба)
Руководство
по
органам
управления
AC IN
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN
Разъемы динамиков
Динамики уже подключены.
Не прикасайтесь к разъемам,
если в этом нет крайней
необходимости.
Если разъемы отключились, при
подключении руководствуйтесь
иллюстрациями справа.
Подключение разъемов
Как подключать разъемы
Штекеры имеют цвет,
такой же, как у разъема,
их можно подключить
только в одном положении.
Вставьте каждый штекер
в разъем того же цвета
полностью, до щелчка.
SPEAKERS
SUBWOOFER
3 Ω
4 Ω
FRONT
R
L
L
R
Разъемы динамиков
Разъем питания (
➜ стр. 13)
Разъемы цифрового входа (
➜ стр. 10 до 12, 19)
Разъем звукового
входа (
➜ стр. 10, 12, 13) Разъемы HDMI (➜ стр. 10, 11, 13, 19)
Выходное отверстие
(вентилятор охлаждения)
Фиолетовый
Фиолетовый
Белый
Красный
Белый
Красный
Клеммная колодка
Разъем
(Усилитель)
Разъем цифрового
передатчика
Крышка кабельного
канала
Сабвуфер
Передний динамик (левый)
Сабвуфер
Передний динамик (правый)
Стеклянная полка
Ролики/Упора под ролики
Вид спереди
Вид сзади
(Дисплей)
PCM
W
DIGITAL DTS
PL
SFC
VS
DIGITAL INPUT
Цифровой сигнал объемного звучания/Звуковое поле (
➜ ниже, стр. 17)
Если входной сигнал – цифровой
Если поступает сигнал PCM или настройка
входного сигнала зафиксирована на PCM
(
➜ стр. 23)
Дисплей для общей информации
Если настройка входного сигнала также
зафиксирована на DTS (
➜ стр. 23)
При работе цифрового передатчика (
➜ стр. 14)
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR
Включатель питания standby/on (
8)
(
➜ стр. 16)
Нажмите включатель, чтобы переключить
aппapaт из режима “включено” в режим
ожидания и наоборот. B pежимe ожидания
aппapaт тем не менее потpебляет
небольшое количество электpоэнеpгии.
Дисплей (
➜ ниже)
Для регулировки
громкости
(
➜ стр. 16)
Селектор входов
«INPUT SELECTOR»
(
➜ стр. 16)
Для использования режима «WHISPER-MODE SURROUND»
(объемный шепот) (
➜ стр. 20)
(Панель управления)
DIGITAL
: Источники Dolby Digital
DTS :
Источники DTS
VS
: При работе Dolby Virtual Speaker
(виртуальный динамик Dolby)
SFC :
При использовании режима SFC
PL
: Если используется декодер Dolby Pro
Logic (При использовании функции
Dolby Virtual Speaker (виртуальный
динамик) с источником стереосигнала с
2 каналами)
