ESPAÑOL
AC IN
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN

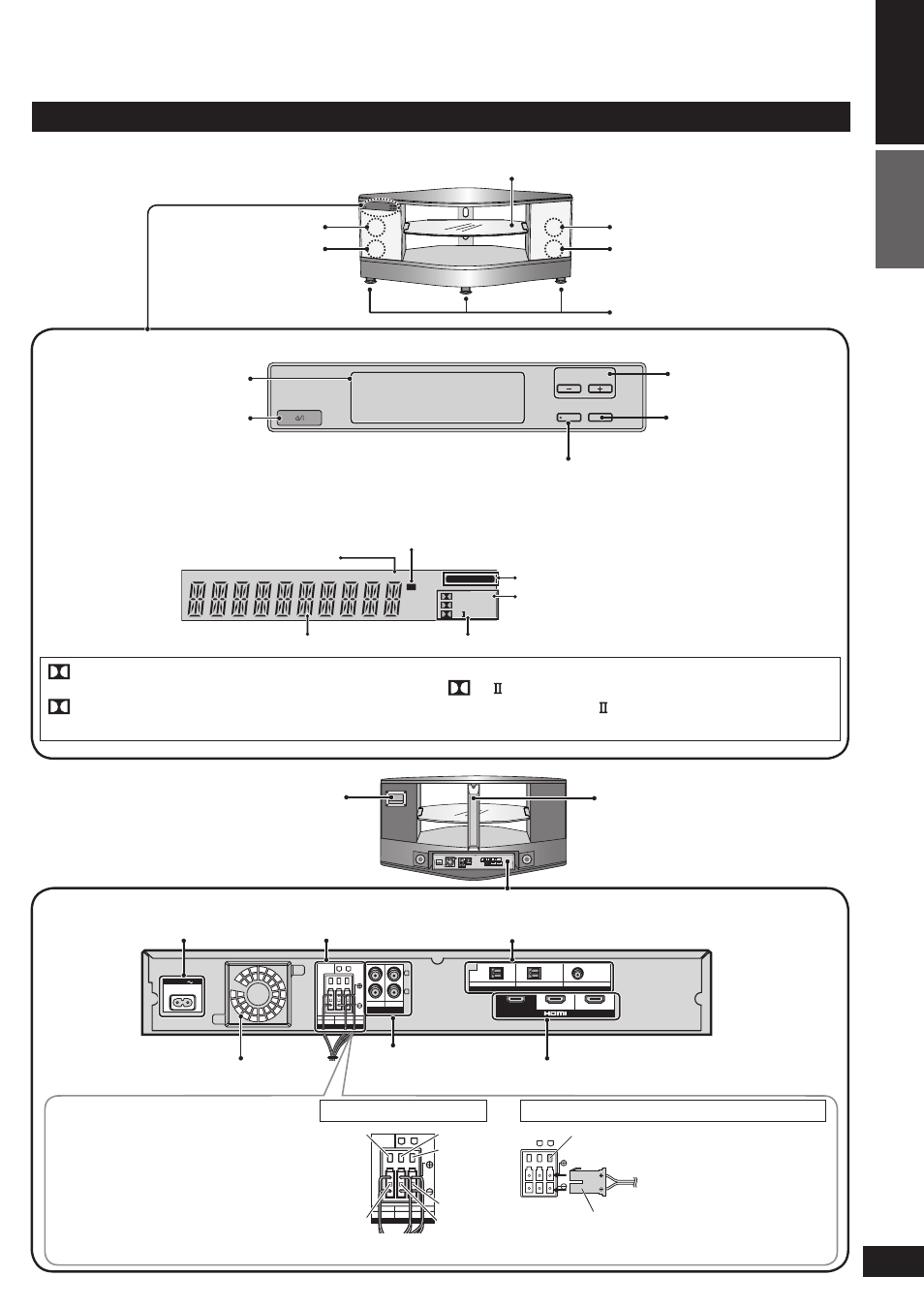

Este sistema (mueble)
Guía de control
Terminales de altavoces
Los altavoces ya están conectados. A
menos que sea absolutamente necesario
no toque los conectores.
Si los conectores se desconectan,
consulte las ilustraciones de la derecha
para realizar la conexión.
Conexión del conector
Cómo acoplar los conectores
Los conectores y terminales
están codifi cados mediante
colores y sólo pueden
insertarse en una dirección.
Inserte cada conector en
el terminal del mismo color
hasta que encaje en su sitio.
SPEAKERS
SUBWOOFER
3 Ω
4 Ω
FRONT
R
L
L
R
Terminales de altavoces
Toma CA (➜ página 13)
Terminal de entrada digital (➜ páginas 10 a 12, 19)
Terminal de entrada de audio
(
➜ páginas 10, 12, 13)
Terminal HDMI (➜ páginas 10, 11, 13, 19)
Orifi cio de ventilación
(ventilador)
Violeta
Violeta
Blanco
Rojo
Blanco
Rojo
Bloque de terminales
Conector
(Amplifi cador)
Terminal de transmisor digital
Tapa del cableado
Subwoofer
Altavoz delantero (izquierdo)
Subwoofer
Altavoz delantero (derecho)
Estante de vidrio
Bandejas con ruedas/rueda
Vista frontal
Vista posterior
(Pantalla)
PCM
W
DIGITAL DTS
PL
SFC
VS
DIGITAL INPUT
Señal Digital surround/campo acústico (
➜ abajo, página 17)
Cuando la señal de entrada es digital
Cuando se está introduciendo la señal del PCM o se
fi ja la confi guración de la señal de entrada en
el PCM (
➜ página 23)
Pantalla general
Cuando la confi guración de la señal de entrada
se fi ja también en DTS (
➜ página 23)
Cuando el transmisor digital está en funcionamiento (
➜ página 14)
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR
Interruptor de alimentación en
espera/conectada (8) (➜ página 16)
Pulse este interruptor para cambiar del
modo de alimentación conectada al modo
de alimentación en espera o viceversa.
En el modo de alimentación en espera, el
aparato consume una pequeña cantidad
de corriente
.
Pantalla (➜ abajo)
Para ajustar el volumen
(
➜ página 16)
Interruptor “INPUT
SELECTOR” (➜ página 16)
Para usar el modo “WHISPER-MODE SURROUND” (➜ página 20)
(Panel de control)
DIGITAL : Fuentes Dolby Digital
DTS :
Fuentes
DTS
VS
: Cuando funciona el sistema Dolby Virtual
Speaker
SFC
: Cuando se usa un modo SFC
PL
: Cuando se usa el decodificador Dolby Pro
Logic (durante el uso del Dolby Virtual
Speaker en una fuente estéreo de 2 canales)
Antes de utilizar
el sistema
5
RQT9477
5
Guía de control
