Выполните подключение или A, B или C, как позволяет ваша аппаратура.
Подключение DVD рекордера со встроенным видеомагнитофоном
(Если у DVD рекордера есть разъем выхода DVD и выход разъем выхода DVD/VHS, сделайте следующие
подключения.)
Выполните вышеуказанное подключение A для разъема выхода DVD.
Выполните вышеуказанное подключение B для разъема выхода DVD/VHS.
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN

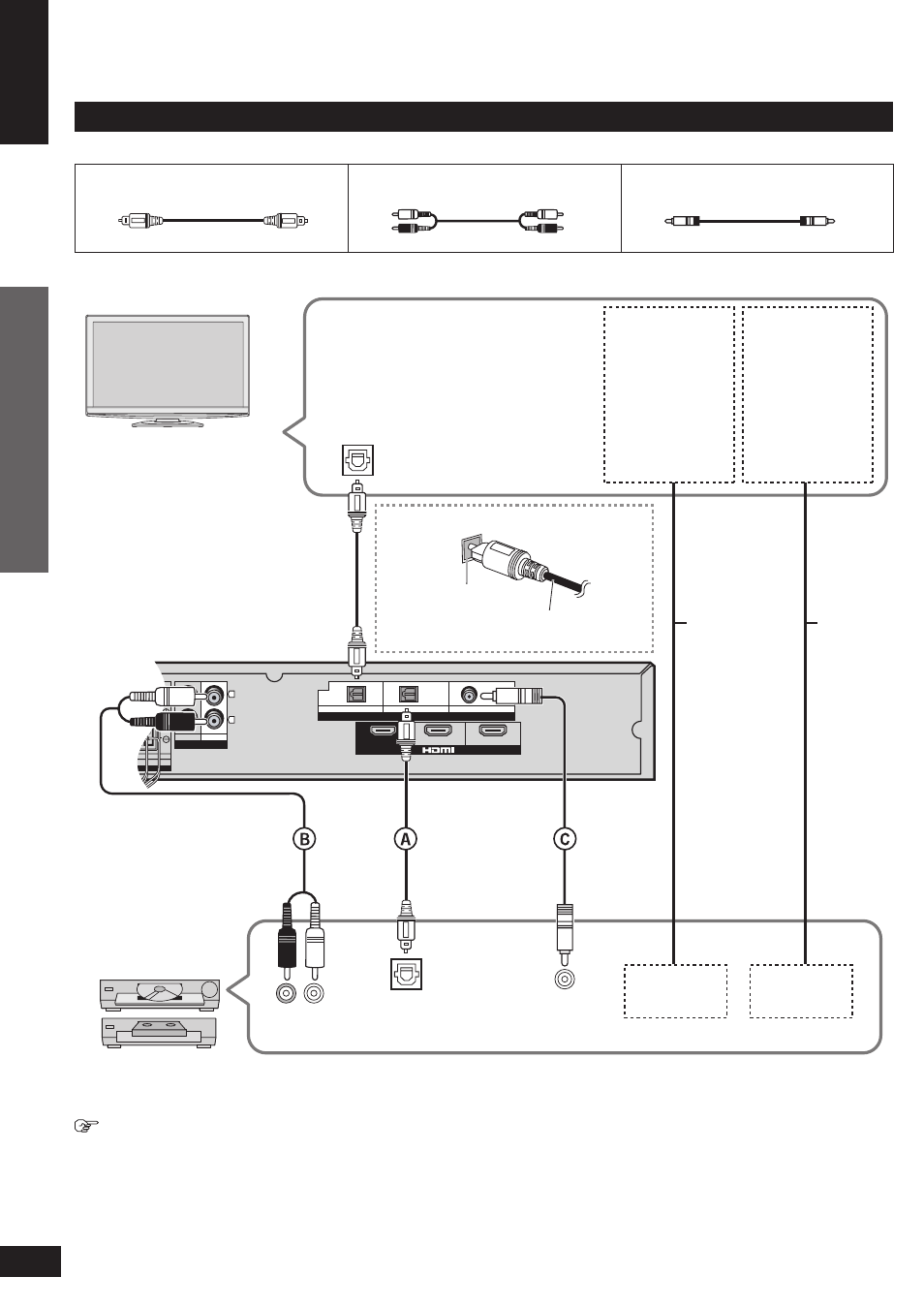

Подключение аппаратуры без разъема HDMI (DVD плеер, видеомагнитофон, и т.д.)
Соединительный кабель
Телевизор
Цифровой
выход аудио
(оптический)
Подключите
видеокабель
от другой
аппаратуры прямо
к телевизору.
VIDEO IN
AUDIO IN
Используйте это
подключение,
чтобы звук от
аппаратуры можно
было прослушивать
через динамики
телевизора, даже
если настоящая
система находится в
режиме ожидания.
Видеокабель
Аудиокабель
Усилитель
R L
Выход аудио
VIDEO OUT
AUDIO OUT
Цифровой
выход аудио
(оптический)
Подключение
домашнего
кинотеатра
Цифровой
выход аудио
(коаксиальный)
Плеер DVD,
видеомагнитофон
и т.д.
Волоконно-оптический кабель
(приобретается отдельно)
Звуковой стереокабель
(приобретается отдельно)
Коаксиальный кабель
(приобретается отдельно)
• Для выбора нужного типа видеокабеля обратитесь к инструкции по эксплуатации для аппаратуры, которую вы
подключаете.
Подключение волоконно-оптического кабеля
Форма и положение
штекера должны
соответствовать
разъему.
Не
сгибайте!
Подключение домашнего кинотеатра
Подключение
