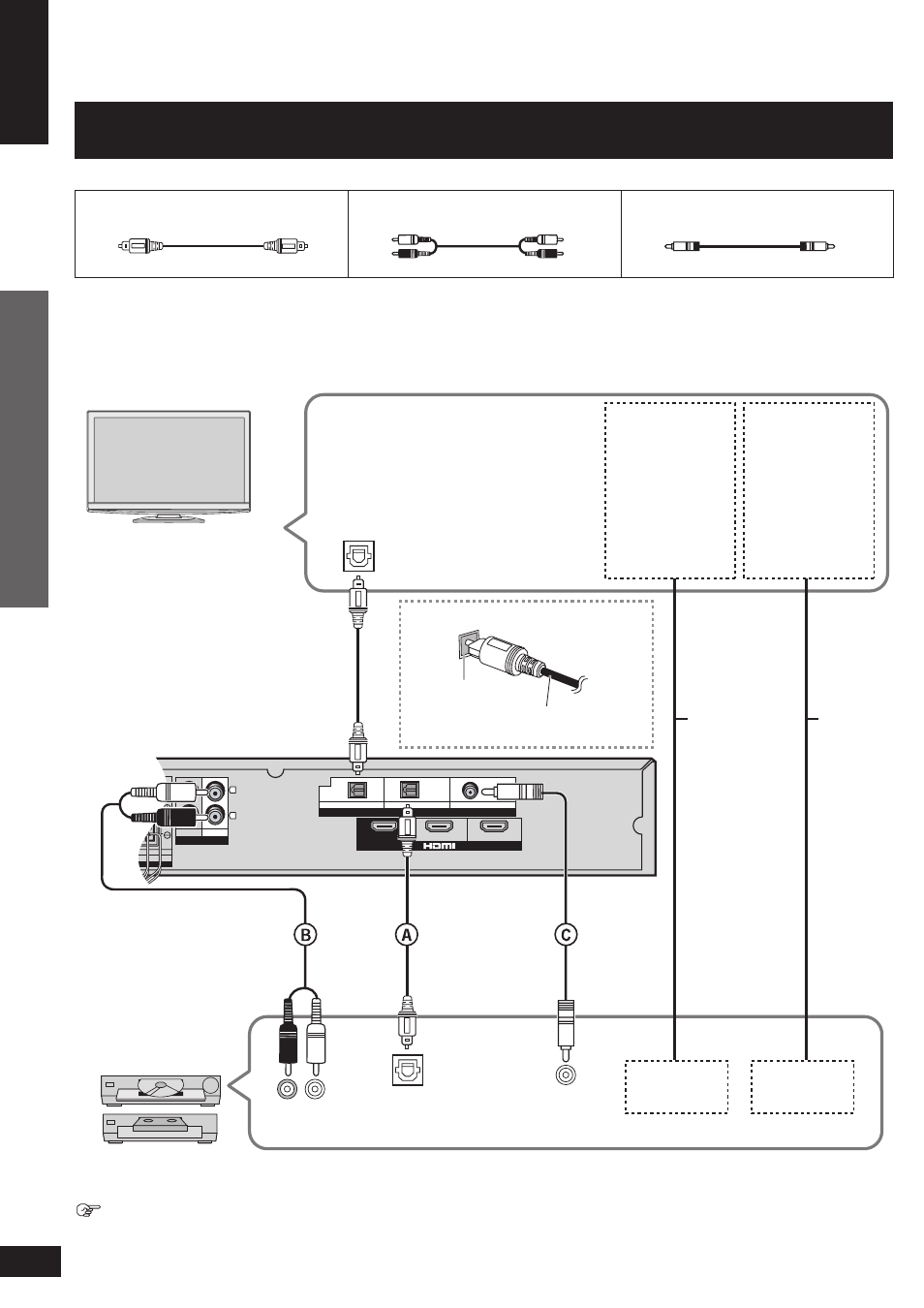

Підключення обладнання через гніздо HDMI (записуючий пристрій DVD,
відеомагнітофон тощо)
З’єднувальні кабелі
Телевізор
Цифровий
аудіовихід
(оптичний)
Підключіть
відеокабель від
іншого апарата
безпосередньо до
телевізора.
VIDEO IN AUDIO IN
Це підключення
використовується
для того, щоб
слухати звук з
апарату через
телевізійні колонки,
навіть коли система
в режимі очікування.
Відеокабель Аудіокабель
Підсилювач
R L
Аудіовихід
VIDEO OUT AUDIO OUT
Цифровий
аудіовихід
(оптичний)
Підключення
домашнього
кінотеатру
Підключення
Цифровий
аудіовихід
(коаксіальний)
DVD-плеєр,
відеомагнітофон
тощо.
Оптоволоконний кабель
(не включено) Стереофонічний кабель
(не включено) Коаксіальний кабель (не включено)
• Щоб підібрати правильний відеокабель, прочитайте інструкції по користуванню обладнанням, яке підключається.
Зробіть підключення A, B або C у відповідності до свого обладнання.
Щоб підключити DVD-рекордер із вмонтованим відеомагнітофоном
(Якщо DVD-рекордер має вихідні гнізда DVD та DVD/VHS, здійсніть такі підключення.)
Здійсніть вищевказані підключення A до вихідного гнізда DVD.
Здійсніть вищевказані підключення B до вихідного гнізда DVD/VHS.
Підключення оптоволоконного кабелю
Подивіться
на форму і
правильно
вставте у гніздо.
Не згинайте!
Підключення домашнього кінотеатру
