ESPAÑOL
10
RQT9477
10

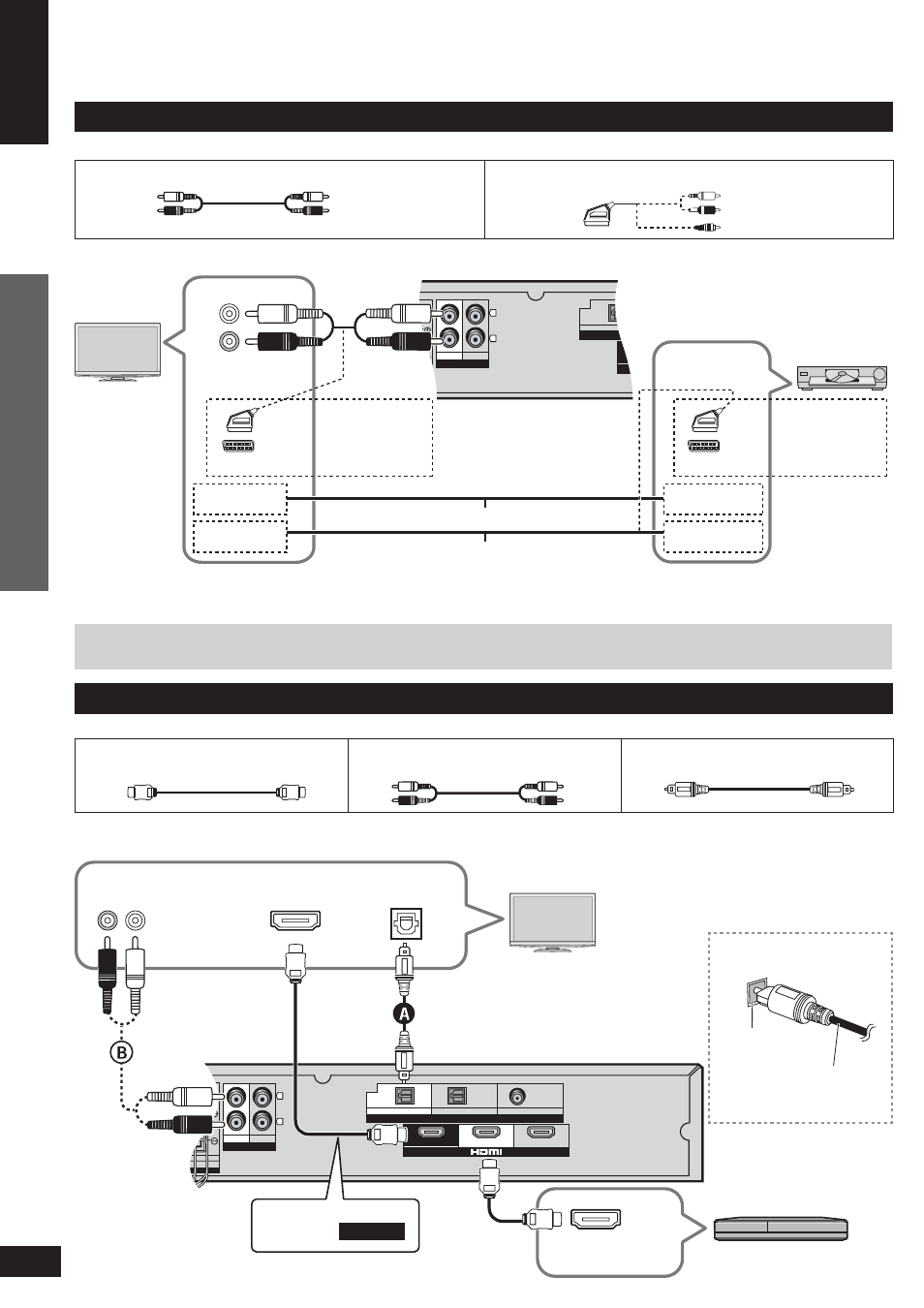

Conexiones básicas
Cable de conexión
Conexiones del sistema Home Theater
Conexiones del sistema Home Theater
Conexión
Cable de conexión estéreo (no incluido)
Cable Euroconector de 21 patillas (no incluido)
• Consulte las instrucciones de uso del equipo que conecta para conocer el tipo correcto del cable de vídeo.
RS
TV
OPTICAL 1
TV
AUX 4
AUDIO IN
ONT
R
L
DIGITAL IN
TV
Amplifi cador
Reproductor
de DVD, etc.
AV
También es posible
una conexión con
cable Euroconector
de 21 patillas.
También es posible
una conexión con
cable Euroconector
de 21 patillas.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Salida de audio
Cable de vídeo (
A
)
Cable de audio (
B
)
L
R
A
: Conecte el cable de vídeo directamente desde el otro equipo a la televisión.
B
: Utilice esta conexión de forma que el sonido del equipo pueda oírse a través de los altavoces de la televisión, incluso aunque el
sistema se encuentre en modo En espera.
Baje el volumen de la televisión y seleccione “TV ” después de realizar las conexiones de más
arriba si desea utilizar este sistema.
Conexión de equipos con terminal HDMI (TV, grabador de DVD, etc.)
Cable de conexión
Cable HDMI (no incluido)
Cable de conexión estéreo
(no incluido)
Cable de fi bra óptica (no incluido)
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN
Entrada de
HDMI
Salida de audio
digital (óptica)
TV
Reproductor de Blu-
ray/Grabador de DVD,
etc.
Amplifi cador
HDMI
Salida de vídeo/audio
Conexión del cable de
fi bra óptica
Observe
la forma y
colóquelo
correctamente
en el terminal.
¡No doblar!
Salida de audio
R L
Si no es posible realizar la conexión A, realice la conexión B. Cuando se hayan realizado ambas conexiones,
la conexión A tiene prioridad sobre la conexión B.
Asegúrese de que
conecta en .
TV OUT
