ESPAÑOL
Instalación y montaje del mueble
Conexión
ESPAÑOL
8
RQT9477
8

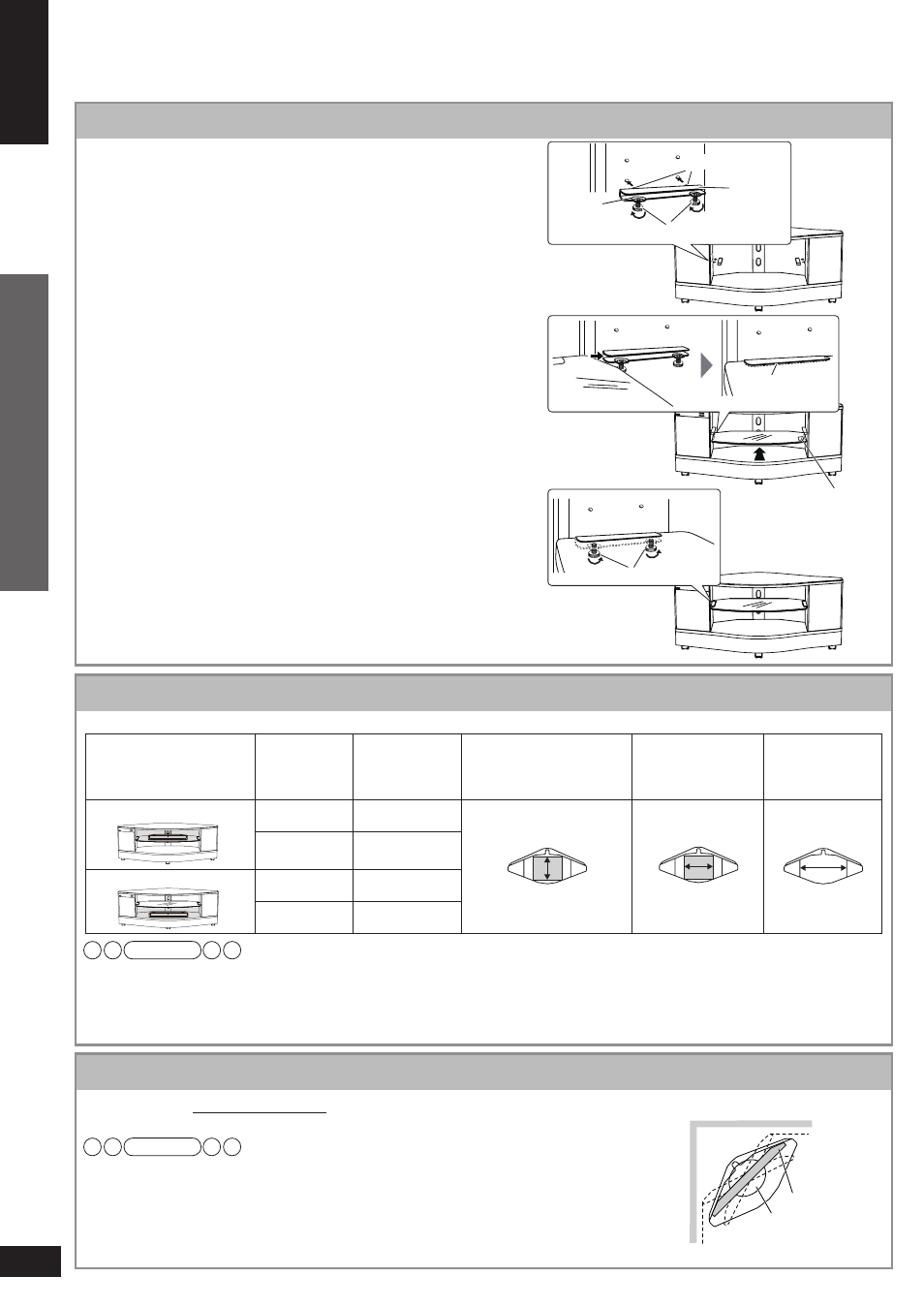

Montaje del estante de vidrio
1
Afl oje los tornillos (incluidos) del estante de
vidrio e inserte los resaltos de los soportes del
vidrio (incluidos) en los agujeros del interior del
mueble.
• Insértelos en los orifi cios de los lados izquierdo e derecho a
la misma altura.
• La altura del estante puede ajustarse a 2 niveles diferentes.
• Cambie las posiciones de los orifi cios del soporte de vidrio
para ajustar la altura del estante.
• Cuando no instale el estante, guarde los soportes del vidrio
en un lugar seguro.
2
Inserte el estante de vidrio (incluido) desde la
parte frontal colocándolo entre los soportes del
vidrio.
• Inserte el estante de vidrio con la etiqueta en la parte superior
y a la derecha.
• Asegúrese de que el estante de vidrio haya sido colocado
entre ambos soportes del vidrio antes de la inserción.
• Coloque el estante de vidrio de forma que sus hojas
antideslizantes queden ocultas debajo de los soportes del
vidrio.
3
Apriete los tornillos del estante de vidrio desde
la parte inferior.
• Apriete los tornillos del estante de vidrio fi rmemente y fíjelo
de forma que no se mueva.
• Puede apretar los tornillos de forma fácil levantando
ligeramente el estante de vidrio.
Apriete desde abajo.
Etiqueta
Tira antideslizante
(parte de la línea
de puntos)
Estante de vidrio
Afloje los
tornillos a
esta altura. Tornillos para el estante de vidrio
Soporte
del vidrio
Saliente
Dentro del mueble
Acerca del equipo guardado en el estante
unidad (mm)
1
Posición de ajuste
Posición del
estante
Altura del
compartimento
Profundidad máxima
para el almacenamiento
de equipo
Ancho
recomendado del
equipo
Ancho del
compartimento
Estante superior A
Superior
117
340
430
610
Inferior
144
Estante inferior B
Superior
147
Inferior
114
• No coloque equipos cuyo peso sea superior a 12 kg en el estante superior A y en el estante inferior B.
• Pueden producirse interferencias en la imagen si coloca un equipamiento de grabación, como un grabador de DVD, en el
estante superior A. Póngalo en el estante inferior B si sucede esto.
• Cuando instale equipos con bocas de disipación de calor en la parte posterior, asegúrese de que éstas no se bloqueen con la
parte del cableado situada en la parte posterior central del mueble.
(Vista superior)
Parte
posterior
Delante
Nota
Instalación de la televisión
(Consulte también las instrucciones de uso de la televisión.)
Recomendados : 42 pulgadas o menos
Coloque el soporte de televisión en el centro del panel superior del mueble.
• No coloque equipos cuyo peso sea superior a 80 kg en el panel superior.
• El soporte de televisión puede venderse por separado.
• Levante la televisión cuando la coloque sobre el mueble. Si la arrastra puede dañar el panel superior.
(Para obtener detalles, consulte también las instrucciones de uso de la televisión.)
• Cuando utilice un soporte con función giratoria, mantenga una distancia sufi ciente de forma
que la televisión no golpee la pared.
• Este sistema no cuenta con protección magnética. No ponga una televisión CRT.
(Vista superior de montaje)
Pared
Sitúe el
soporte de
forma que
la televisión
no golpee
la pared al
girarla.
TV
Soporte
Nota
