УКРАЇНСЬКА
10
RQT9477
62

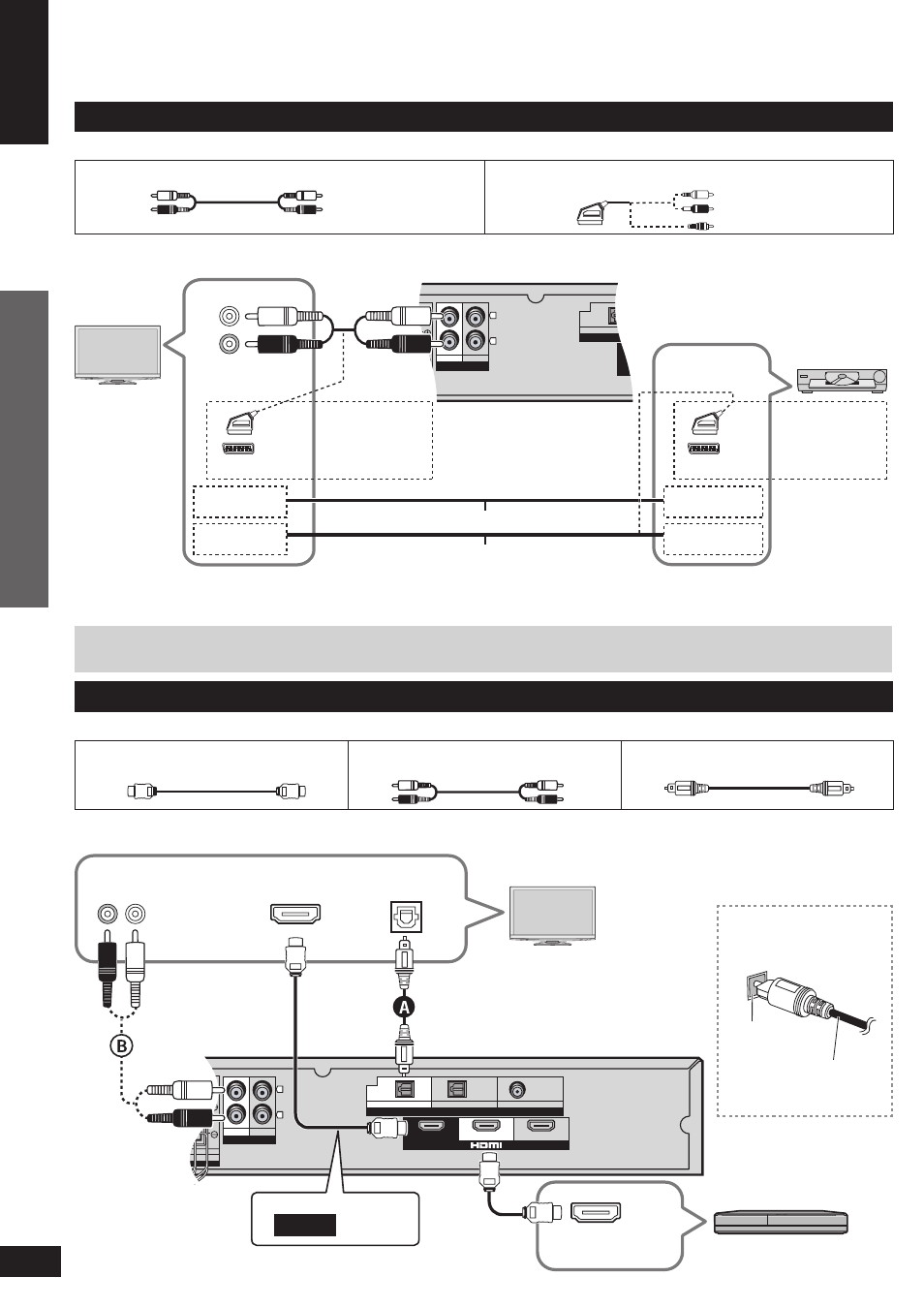

Основні підключення
Шнур з’єднання
Підключення домашнього кінотеатру
Підключення
домашнього
кінотеатру
Підключення
Стереофонічний кабель (не включено)
21-піновий кабель Scart (не включено)
• Щоб підібрати правильний відеокабель, прочитайте інструкції по користуванню обладнанням, яке підключається.
RS
TV
OPTICAL 1
TV
AUX 4
AUDIO IN
ONT
R
L
DIGITAL IN
Телевізор
Підсилювач
DVD-плеєр
тощо
AV
Можливе також
підключення
21-контактним
скарт-кабелем.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Аудіовихід
Відео кабель (
A
)
Аудіо кабель (
B
)
L
R
A
: Підключіть відеокабель від іншого апарата безпосередньо до телевізора.
B
: Це підключення використовується для того, щоб слухати звук з апарату через телевізійні колонки, навіть коли система в
режимі очікування.
Зменшіть гучність на телевізорі та виберіть “
TV ” після виконання вищеописаного
підключення, якщо бажаєте використовувати дану систему.
Підключення обладнання через гніздо HDMI (телевізор, записуючий пристрій DVD тощо)
Шнур з’єднання
Кабель HDMI (не включено)
Стереофонічний кабель
(не включено)
Оптоволоконний кабель
(не включено)
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN
HDMI вхід
Цифровий
аудіовихід
(оптичний)
Телевізор
Blu-ray-плеєр/DVD-
рекордер тощо
Підсилювач
HDMI
Відео/аудіо вихід
Підключення
оптоволоконного
кабеля
Подивіться
на форму і
правильно
вставте у
гніздо.
Не
згинайте!
Аудіовихід
R L
Якщо підключення A неможливо, здійсніть підключення B. Коли здійснені обидва підключення, A має
першість над B.
Можливе також
підключення
21-контактним
скарт-кабелем.
Обов’язково підключіть
до .
TV OUT
