ESPAÑOL
12
RQT9477
12
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1
OPTICAL 2
COAXIAL
TV
AUX 2
AUX 3
BD/DVD IN
AUX 1
AUX 4
AUDIO IN
3 Ω
4 Ω
FRONT
R
R
L
L
DIGITAL IN

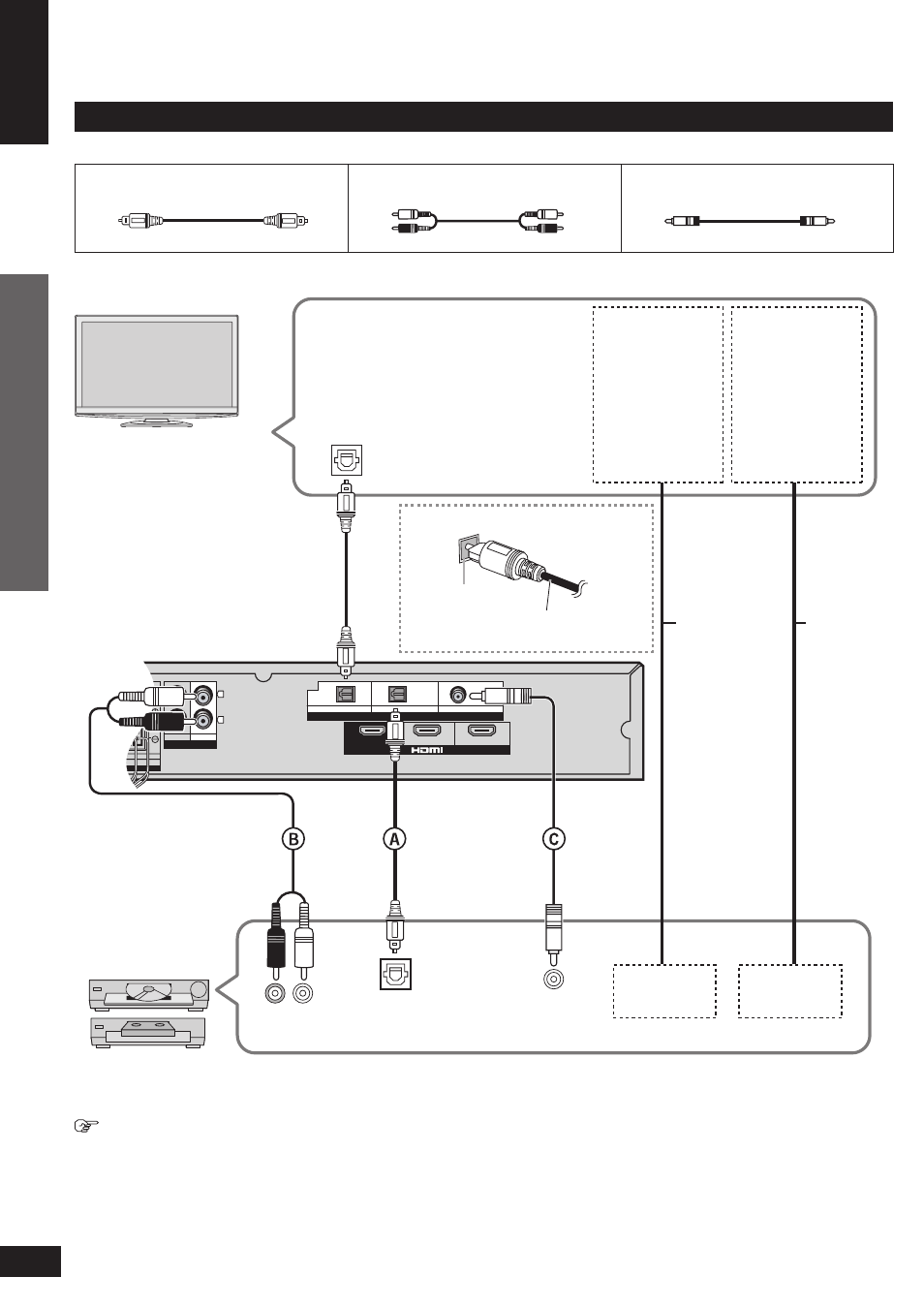

Conexión de equipos sin terminal HDMI (reproductor de DVD, videograbadora, etc.)
Cable de conexión
TV
Salida de audio
digital (óptica)
Conecte el
cable de vídeo
directamente
desde el otro
equipo a la
televisión.
VIDEO IN
AUDIO IN
Utilice esta conexión
de forma que el
sonido del equipo
pueda oírse a través
de los altavoces de
la televisión, incluso
aunque el sistema
se encuentre en
modo En espera.
Cable de
vídeo
Cable de
audio
Amplifi cador
R L
Salida de audio
VIDEO OUT
AUDIO OUT
Salida de audio
digital (óptica)
Conexiones del sistema Home Theater
Conexión
Salida de audio
digital (coaxial)
Reproductor de DVD,
videograbadora, etc.
Cable de fi bra óptica (no incluido)
Cable de conexión estéreo
(no incluido)
Cable coaxial (no incluido)
• Consulte las instrucciones de uso del equipo que conecta para conocer el tipo correcto del cable de vídeo.
Realice la conexión en A, B o C de acuerdo con la disponibilidad de conexiones en su equipo.
Para conectar un grabador de DVD con videograbadora incorporada
(Cuando el grabador de DVD tiene terminal de salida de DVD y terminal de salida de DVD/VHS, realice las siguientes
conexiones.)
Realice la conexión de arriba A para el terminal de salida del DVD.
Realice la conexión de arriba B para el terminal de salida del DVD/VHS.
Conexión del cable de fi bra óptica
Observe la forma
y colóquelo
correctamente en
el terminal.
¡No doblar!
Conexiones del sistema Home Theater
